Mit dieser Funktion können Sie Baugruppen erstellen, editieren, auswerten und abspeichern. Baugruppen sind strukturierbare Zusammenschlüsse von Volumenkörpern und Abzugsvolumen die einzeln oder über Verteilungsregeln an Stabbaugruppen angebracht werden können.

Das Dialogfeld erlaubt die Zusammenstellung aus extrudierten oder rotierten Konturen, Normteilen, Bohrungen, Blechen, 3D-Bauteilen, und referenzierten Baugruppen. Neue Objekte können während der Definition erstellt werden. Es können beliebig viele und beliebig tiefe Gruppierungen gebildet werden. Das bedeutet, dass mehrere Elemente logisch zu einer Gruppe oder zu einem Einzelteil zusammengefasst und in eine größere Struktur eingebunden werden können.

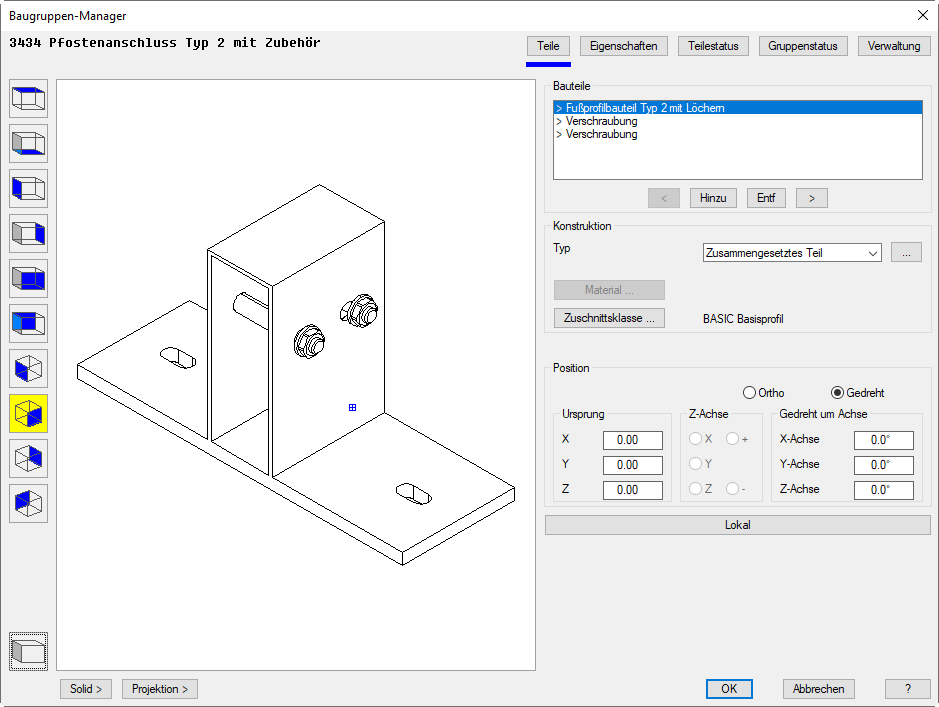

Das Dialogfeld enthält auf der linken Seite eine Vorschau der aktuellen Baugruppe.

Mit den Schaltflächen auf der linken Seite können Sie zwischen verschiedenen fest definierten Ansichten auf die Baugruppe umschalten. Neben der Drahtkörperdarstellung ist auch eine verdeckte Darstellung möglich.

Fügt die Baugruppe als Solid in die Zeichnung ein.

Fügt eine Projektion der Baugruppe in die Zeichnung ein. Für die 2D-Projektion gilt die aktuell eingestellte Ansichtsoption.

Wenn Sie einen Solid oder Projektion in die Zeichnung einfügen, wird das Dialogfeld vorübergehend geschlossen und es erscheint folgende Eingabeaufforderung:

Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit Registerschaltflächen für folgende Bereiche:

Eine Beschreibung der Registerschaltflächen folgt weiter unten in diesem Abschnitt. Der Bereich Verwaltung dient unter anderem dem Speichern und Laden von Baugruppen und ist bei anderen Objekten identisch. Eine ausführliche Beschreibung der Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .

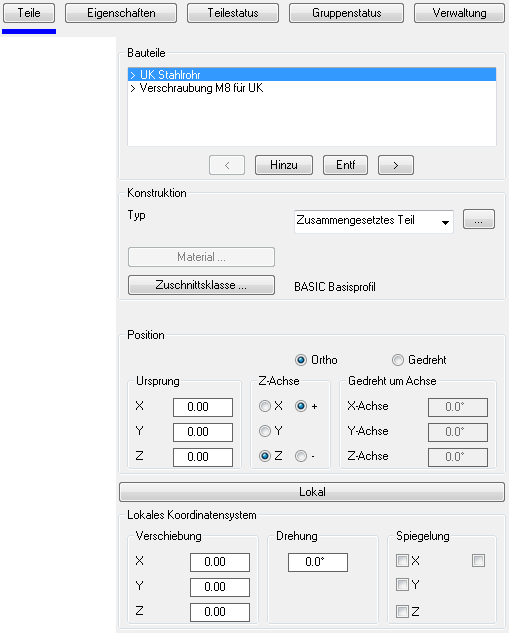

Zeigt alle Bauteile der aktuellen Baugruppe. Hier können Sie ein Bauteil selektieren um dessen Eigenschaften zu ändern. Das selektierte Bauteil wird in der Voransicht rot dargestellt.

Aktiviert das vorhergehende Bauteil in der Liste. Das aktive Bauteil wird in der Vorschau rot dargestellt.

Fügt ein neues Bauteil zur Liste hinzu. Falls die Baugruppe schon Teile enthält, wird eine Kopie des markierten Bauteils erstellt.

Entfernt das aktive Bauteil aus der Liste.

Aktiviert das nächste Bauteil in der Liste. Das aktive Bauteil wird in der Vorschau rot dargestellt.

Bestimmt den Inhalt eines Bauteils der Gruppe durch Beschreiben eines neuen Bauteils oder durch Referenzieren eines bestehenden Bauteils. Zur Verfügung stehen folgende Bauteiltypen:

Die Wahl des Bauteiltyp entscheidet über den weiteren Weg der Beschreibung.

Die weitere Beschreibung des Bauteiles erfolgt über die Registerkarte Eigenschaften. Weiter Informationen finden Sie im Abschnitt Bauteiltypen.

Ändert die Eigenschaften des Bauteils. Je nach gewähltem Bauteiltyp wird das entsprechende Dialogfeld gestartet. Weiter Informationen finden Sie im Abschnitt Bauteiltypen.

Öffnet das Dialogfeld Materialauswahl, wo Sie ein Material auswählen können. Weitere Hinweise zu Materialien finden Sie in den Kapiteln Material und Materialauswahl .

Öffnet das Dialogfeld Zuschnittsklasse, wo Sie dem Bauteil eine Zuschnittsklasse zuweisen können.
Mit der Zuordnung einer Zuschnittsklasse werden Operationen wie Vereinigung, Differenz und Schnitt mit Elementen möglich. Weitere Informationen finden Sie in den Abschnitten Zuschnittsklasse und Stabverbindung bearbeiten .

In diesem Bereich wird die Position und Orientierung des Bauteil-Koordinatensystems beschrieben. Alle Angaben werden relativ zum Koordinatensystem der Gruppe bestimmt.

Die Position dieses Koordinatensystems wird im Unterbereich Ursprung relativ zum Bezugssystem bestimmt. Die Orientierung dieses Koordinatensystems kann orthogonal oder gedreht zum Bezugssystem bestimmt werden. Die orthogonale Angabe bedeutet, alle Achsen bleiben parallel zum Bezugssystem, lediglich die Achsdefinitionen (+/-X, +/-Y, +/-Z) ändern sich. Die gedrehte Angabe bedeutet: das Koordinatensystems wird in seinem Ursprung um die Koordinatenachsen gedreht.

In diesem Bereich wird die Position und Orientierung des Bauteiles in seinem Koordinatensystem beschrieben. Alle Angaben werden relativ zum Bauteil-Koordinatensystem beschrieben. Zur Verfügung stehen Koordinatenangaben, Drehwinkel und Spiegelung.

Die Bauteileigenschaften sind bei den verschiedenen Bauteiltypen sehr unterschiedlich. Aus diesem Grund ist der Bereich Eigenschaften dynamisch und zeigt jeweils die Eigenschaften des aktiven Bauteiltyps an.

Weitere Informationen finden Sie im Abschnitt Bauteiltypen .

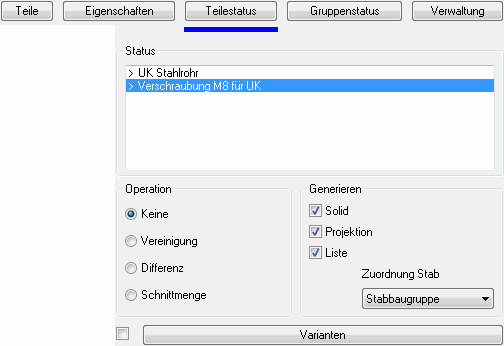

Zeigt alle Bauteile der aktuellen Baugruppe. Hier können Sie ein Bauteil selektieren um dessen Eigenschaften zu ändern. Das selektierte Bauteil wird in der Voransicht rot dargestellt.

Eine wählbare Operation legt das Verhalten zu räumlich benachbarten Bauteilen fest.

Legt fest, dass keine Operation zwischen den Bauteilen erfolgt.

Legt fest, dass das Bauteil mit einem anderen Bauteil vereinigt wird.

Legt fest, dass das Bauteil als Differenz (z.B. Bohrung) auf andere Bauteile wirkt.

Legt fest, das aus der Überlappung der Bauteile die Schnittmenge gebildet wird.

Steuert die generell möglichen Auswertungen des Bauteils.

Legt fest, dass eine Auswertung als Volumenkörper (Solid) erfolgt.

Legt fest, dass eine Auswertung als Schnittansicht (Projektion) erfolgt.

Legt fest, dass eine Auswertung als Kalkulation (Liste) erfolgt.

Legt die Zuordnung des Bauteils bei einer strukturierten Auswertung fest.

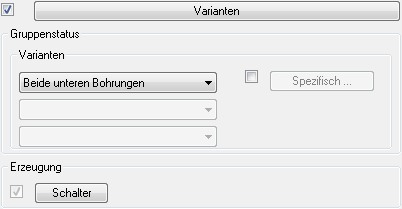

Zeigt die Variante der Baugruppe durch Auswahl eines Kriteriums.

Zeigt die Variante der Baugruppe durch Aktivieren von Schaltern. Dazu wird das Dialogfeld Schalterzuweisung geöffnet.

Öffnet das Dialogfeld Schalterzuweisung, wo Sie dem aktuellen Bauteil einen definierten Schalter zuweisen können.

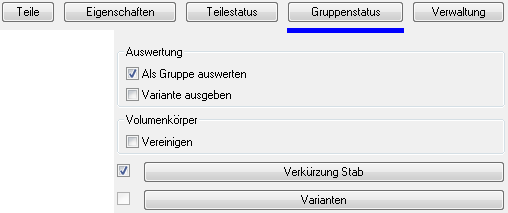

Diese Optionen gelten für die strukturierte Auswertung der 3D-Baugruppe zum Beispiel im XML-Format.

Bewirkt die Auswertung aller einzelnen Elemente einer Gruppierung in der Baugruppe.

Gibt die Kennung für die aktuelle Variante ausgegeben. Dies ist nur wirksam, wenn Varianten definiert sind.

Führt alle Operationen der Teile aus (Differenz, Vereinigung...) und behandelt die Baugruppe als ein Teil.

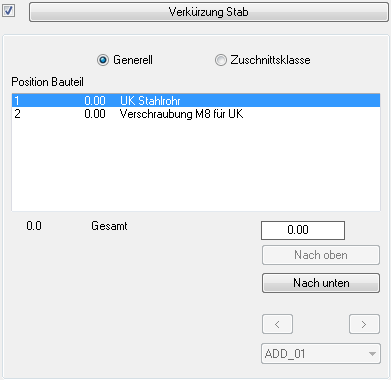

Hier können Sie die Verkürzungen eines Stabes definieren, wenn die Baugruppe einem solchen zugeordnet wird.

Bewirkt eine Verkürzung aller Zuschnittsklassen (Bauteile) des Stabes.

Bewirkt eine Verkürzung der Zuschnittsklassen (Bauteile) des Stabes.

Die Liste enthält automatisch alle Elemente der 3D-Baugruppe. Jedem Element kann eine eigene Verkürzung zugeordnet werden, welche auf ihren Nachfolger wirkt.

Schiebt das gewählte Bauteil um eine Position nach oben.

Schiebt das gewählte Bauteil um eine Position nach unten.

Ergänzt die im Listenfeld gewählte Zuschnittsklasse in der Liste.

Entfernt die in der Liste gewählte Zuschnittsklasse.

Öffnet das Dialogfeld Variantendefinition, wo Sie Schalter und Kriterien für Baugruppenvarianten definieren können. Weitere Informationen finden Sie im Kapitel Baugruppenvarianten .
