Extrusion Pfad
Bestimmt ein Bauteil über die Extrusion einer Region entlang eines Extrusionspfades.

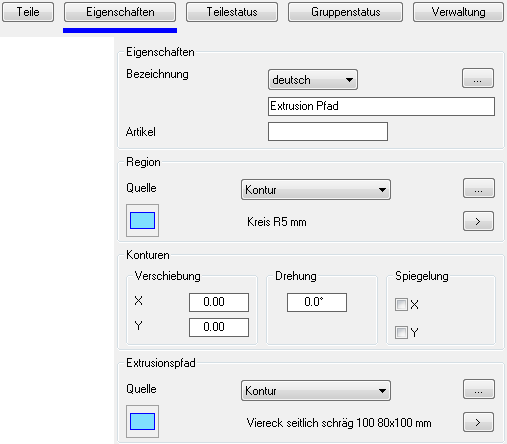

Registerkarte Eigenschaften bei Bauteiltyp Extrusion Pfad
db_ath_bgr_path
Dialogfeldbereich Eigenschaften
Bezeichnung
Definiert eine Bezeichnung des aktuellen Objekts in der gewählten Sprache.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabel bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Artikel
Definiert die Artikelnummer des aktuellen Objekts. Die Artikelnummer ist sprachunabhängig.
Dialogfeldbereich Region
Quelle
Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit. Folgende Quellen werden zur Verfügung gestellt:
• Eingabe (Kontur, die Sie aus der Zeichnung importieren müssen)
• Normteil
• Halbzeug
• Dichtung
• Klotz
• Kontur
[...]
Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.
Zeigt die Ansicht der Kontur in der Vorschau.
[>]
Fügt die Kontur als 2D-Projektion in die Zeichnung ein.
Dialogfeldbereich Konturen
Verschiebung
Verschiebt die Kontur um den eingegebenen Abstand in X-Richtung bzw. Y-Richtung
Drehung
Dreht die Kontur um den eingegebenen Winkel.
Spiegelung
Spiegelt die Kontur in X-Richtung bzw. Y-Richtung.
Dialogfeldbereich Extrusionspfad
Quelle
Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit. Folgende Quellen werden zur Verfügung gestellt:
• Eingabe (Kontur, die Sie aus der Zeichnung importieren müssen)
• Kontur
[...]
Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.
Zeigt die Ansicht der Kontur in der Vorschau.
[>]
Fügt die Kontur als 2D-Projektion in die Zeichnung ein.
