Dichtung
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnen > Dichtung |
Menü: | ATHENA > Zeichnen > Dichtung | |
Werkzeugkasten: | ATH Zeichnen > Dichtung ATHENA Zeichnen > Dichtung | |
Befehlseingabe: | ath_gasket |
Mit diesem Befehl können Sie mit wenigen Mausklicks eine Dichtung erzeugen. Sie können die Dichtung ohne Materialangabe oder mit Materialangabe (beispielsweise als EPDM-Dichtung) verwenden.
Abhängig von der letzten Verwendung erscheint entweder eine Eingabeaufforderung oder das folgende Dialogfeld:

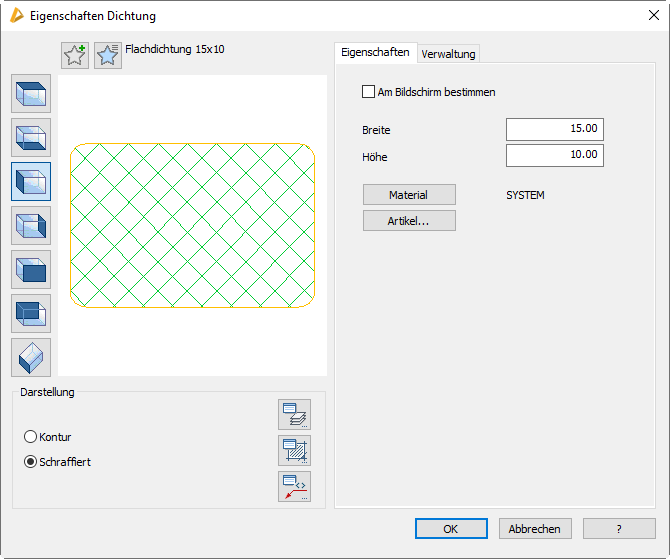

Dialogfeld Eigenschaften Dichtung
Im Dialogfeld finden Sie auf der linken Seite den Darstellungsbereich mit der dynamischen Vorschau. Auf der rechten Seite sehen Sie den Bedienbereich mit den Registerkarten Eigenschaften und Verwaltung. Die Eigenschaften sind objektspezifisch, die Verwaltung ist bei allen Objekten gleich.
db_ath_gasket
Die Optionen und Bedienelemente im Dialogfeld sowie die Eingabeaufforderung der Dichtung sind weitgehend identisch mit denselben des Klotzes. Sie finden die Beschreibung im Abschnitt Klotz .
ath_flach

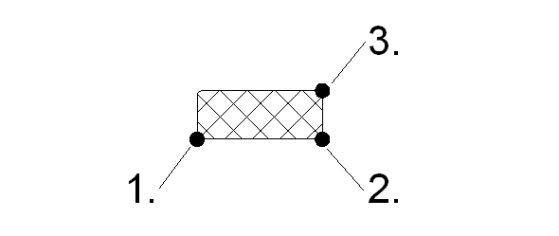

Abb. 3.12: Dichtung Punktmodus
Anmerkungen
• Sie können eine Dichtung durch Strecken oder mit Griffen ändern. Die Dichtung behält beim Strecken ihre Rechteckform mit abgerundeten Ecken.
• Sie können die Eigenschaften der Dichtung mit dem Befehl Objekt ändern oder mit Doppelklick ändern.
• Sie können die Dichtung mit dem Befehl Teile beschriften automatisch beschriften.
• Sie können die Layervoreinstellungen für die Dichtung im Dialogfeld Layerzuordnung ändern.
Zuletzt geändertes Datum: 20.07.2022
