Teile beschriften
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Teile beschriften |
Menü: | ATHENA > Bemaßung > Teile beschriften | |
Werkzeugkasten: | ATH Bemaßung > Teile beschriften ATHENA Bemaßung > Teile beschriften | |
Befehlseingabe: | ath_label |
Mit diesem Befehl können Sie alle ATHENA Objekte (z.B. Normteil, Blechquerschnitt, Dämmung) sowie Blöcke und deren Attribute automatisch beschriften. Sie können auch Objekte oder Blöcke beschriften, die in Blöcken enthalten sind.
Wenn Sie ein Objekt wählen, das nicht automatisch beschriftbar ist (z.B. Linie, Kreis), wird der Befehl Führung gestartet und Sie können das Objekt manuell beschriften.
ath_din_6kt-schr

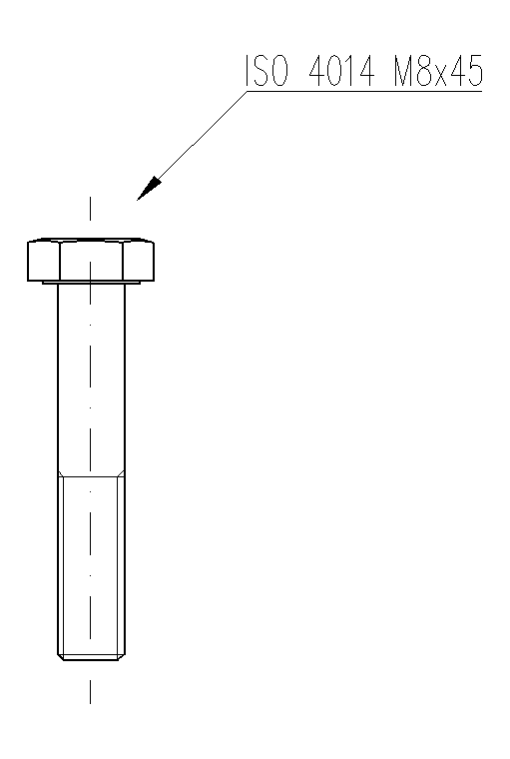

Abb. 8.4: Beschriften einer Schraube
Eingabeaufforderung
Teil wählen oder [?]:
Wählen Sie das zu beschriftende Objekt. Wenn Sie ein Objekt wählen, das in einem Block enthalten ist wird das Dialogfeld Teile beschriften gestartet. Hier können Sie wählen ob der Block oder das gewählte Objekt (z.B. ATHENA Objekt oder verschachtelter Block) beschriftet werden soll.
Mit der Option ? rufen Sie die Hilfe auf.
Startpunkt der Führungslinie angeben oder [?]:
Bestimmen Sie den Startpunkt der Führungslinie (Pfeilspitze) mit der Maus oder durch Eingabe der Koordinaten.
Nächsten Punkt angeben oder [Zurück/?]:
Bestimmen Sie den nächsten Punkt der Führungslinie (erster Knickpunkt).
Mit der Option Zurück können Sie die letzte Eingabeaufforderung wiederholen.
Nächsten Punkt angeben oder [Zurück/?]:
Bestimmen Sie den nächsten Punkt der Führungslinie (nächster Knickpunkt).
Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste um den Befehl abzuschließen.
Dialogfeld Teile beschriften

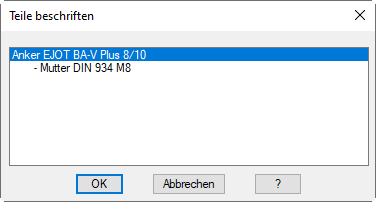

db_ath_label
Zeigt das gewählte verschachtelte Objekt in einer Baumstruktur. Wählen Sie hier aus, welches Objekt Sie beschriften möchten. Wenn Sie das Dialogfeld mit OK beenden, werden Sie aufgefordert den Startpunkt der Führungslinie anzugeben.
Anmerkungen
• Sie können Führungstexte mit Objekt ändern oder durch Doppelklicken editieren. Wenn Sie eine Teilebeschriftung wählen, zeigt ATHENA die, mit dem beschrifteten Teil verknüpften Texte, in geschweiften Klammern an.
Sie können bei diesen Beschriftungstexten nur ganze Zeilen ergänzen. Wenn Sie Texte ergänzen bleibt der Bezug zum beschrifteten Teil bestehen.
Sie können bei diesen Beschriftungstexten nur ganze Zeilen ergänzen. Wenn Sie Texte ergänzen bleibt der Bezug zum beschrifteten Teil bestehen.
• Die Einstellung der Teilebeschriftung können Sie für jedes Teil vornehmen, indem Sie im jeweiligen Dialogfeld die Schaltfläche Beschriftung ... anklicken. Informationen dazu finden Sie im Kapitel Beschriftung .
• Die Führungslinie wird auf dem aktuellen Bemaßungslayer gezeichnet. Informationen zur Layerzuordnung finden Sie im Kapitel Layer .
• Beim Strecken von Führungen mit Pfeil passt sich der Führungspfeil immer an die neue Richtung an.
• Sie können die Beschriftungssprache ändern, indem Sie im Dialogfeld ATHENA Optionen eine andere Sprache wählen. Weiter Informationen finden Sie im Kapitel Optionen .
