Blech
Beschreibt ein Blech über unterschiedliche Konstruktionsarten. Abhängig von der Wahl der Konstruktionsmethode werden im Dialogfeld die entsprechenden Optionen zur Definition der Geometrie angezeigt.
Alle Definitionsmethoden verwenden die allgemeinen Bleicheinstellungen, in denen Blechtyp, Material, Kanttabelle, Blechdicke, Biegeradius und Quetschbugdistanz beschrieben werden, als Grundlage.

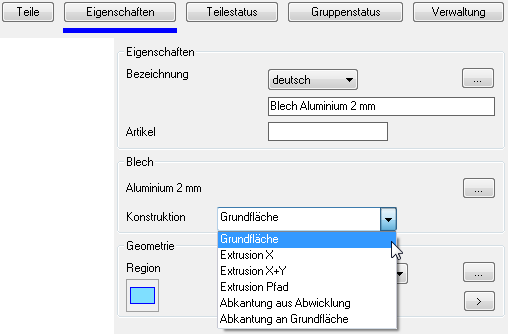

Registerkarte Eigenschaften bei Bauteiltyp Blech
db_ath_bgr_sheet
Dialogfeldbereich Eigenschaften
Bezeichnung
Definiert eine Bezeichnung des aktuellen Objekts in der gewählten Sprache.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabel bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Artikel
Definiert die Artikelnummer des aktuellen Objekts. Die Artikelnummer ist sprachunabhängig.
Dialogfeldbereich Blech
[...]
Startet das Dialogfeld Blechquerschnitt, wo Sie die Blecheinstellungen festlegen können. Weitere Informationen dazu finden Sie im Kapitel Blechquerschnitt .
Konstruktion
Erstellt das Blechbauteil mit der gewählten Konstruktionsmethode. Folgende Methoden stehen zur Verfügung:
Grundfläche
Bestimmt ein nicht abgekantetes Blech durch die Extrusion einer Region. Die Extrusionshöhe ist die in den Blecheigenschaften eingestellte Blechdicke.
Dialogfeldbereich Geometrie
db_ath_bgr_sheet_grundfäche
Region
Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit. Folgende Quellen werden zur Verfügung gestellt:
Eingabe (Kontur, die Sie aus der Zeichnung importieren müssen)
Klotz
Kontur
[...]
Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.
Zeigt die Ansicht der Kontur in der Vorschau.
[>]
Fügt die Kontur als 2D-Projektion in die Zeichnung ein.
Extrusion X
Bestimmt ein Blech durch die Extrusion eines Querschnittes. Optional kann eine Region bestimmt werden, die von oben als Schnittmengenoperation (Stanzung) auf das Blech wirkt.
Dialogfeldbereich Geometrie

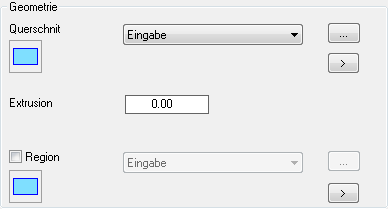

db_ath_bgr_sheet_extrusion-X
Querschnitt
Definiert den Querschnitt des Bleches.
[...]
Importiert einen Blechquerschnitt aus der Zeichnung.
Zeigt die Ansicht des Blechquerschnittes in der Vorschau.
[>]
Fügt den Blechquerschnitt in die Zeichnung ein.
Extrusion
Extrudiert das Blech um die eingegebene Länge.
Region
Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit. Folgende Quellen werden zur Verfügung gestellt:
Eingabe (Kontur, die Sie aus der Zeichnung importieren müssen)
Klotz
Kontur
[...]
Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.
Zeigt die Ansicht der Kontur in der Vorschau.
[>]
Fügt die Kontur als 2D-Projektion in die Zeichnung ein.
Extrusion X+Y
Diese Definition bestimmt ein Blech durch die Extrusion jeweils eines Blechquerschnittes in X- und Y-Richtung. Optional kann eine Region bestimmt werden, die von oben als Schnittmengenoperation (Stanzung) auf das Blech wirkt.
Extrusion Pfad
Diese Definition bestimmt ein Blech durch die Extrusion eines Blechquerschnittes entlang eines Pfades.
Abkantung aus Abwicklung
Diese Definition bestimmt ein Blech durch das Abkanten einer Region. Die Kantlinie wird durch die Position in der Ebene bestimmt. Der Kantwinkel ist anzugeben. Die Blechdicke wird aus den Blechdaten ermittelt.
Abkantung an Grundfläche
Diese Definition bestimmt ein Blech über eine gewählte Grundfläche deren Außenkanten man eine beschriebene Kantung zuweisen kann. Standardmäßig ist keine Außenkante der Grundfläche ausgewählt. Mit einem Mausklick in die Nähe einer Außenkanten wird diese bestimmt und farbig hervorgehoben.
Zuletzt geändertes Datum: 25.07.2022
