Extrusion
Bestimmt ein Bauteil über die Extrusion einer Region.

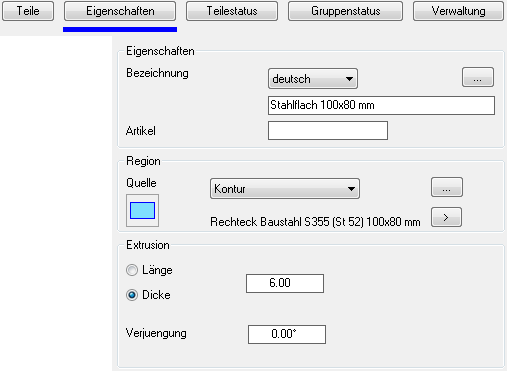

Registerkarte Eigenschaften bei Bauteiltyp Extrusion
db_ath_bgr_extr
Dialogfeldbereich Eigenschaften
Bezeichnung
Definiert eine Bezeichnung des aktuellen Objekts in der gewählten Sprache.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabel bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Artikel
Definiert die Artikelnummer des aktuellen Objekts. Die Artikelnummer ist sprachunabhängig.
Dialogfeldbereich Region
Quelle
Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit.
[...]
Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.
Zeigt die Ansicht der Kontur in der Vorschau.
[>]
Fügt die Kontur als 2D-Projektion in die Zeichnung ein.
Dialogfeldbereich Extrusion
Länge
Definiert die Eingabe als Bauteillänge.
Dicke
Definiert die Eingabe als Bauteildicke.
 | Die Optionen Länge und Dicke haben nur Einfluss auf die Benennung in der Auswertung. |
Verjüngung
Definiert den Verjüngungswinkel des Bauteiles.
