Schalterbelegung
Dialogfeld Schalterbelegung

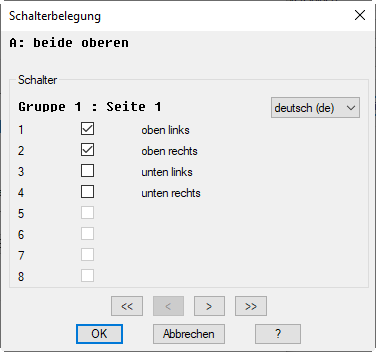

db_variants_schalterbelegung
Definiert die Regeln für das Kriterium. Im oberen Bereich des Dialogfeldes wird der Name des aktiven Kriteriums angezeigt.
Dialogfeldbereich Schalter
Definiert die Schalterstellungen für das Kriterium. Durch an- oder abhaken können Sie festlegen, was bei der Auswahl der entsprechenden Variante (Kriterium) passieren soll.
Beispiel: Für das Kriterium Beide Bohrungen oben müssen die Schalter für die Bohrung oben rechts und die Bohrung oben links angehakt werden.
Beispiel: Für das Kriterium Beide Bohrungen oben müssen die Schalter für die Bohrung oben rechts und die Bohrung oben links angehakt werden.
[<] [>]
Zeigt die nächste bzw. vorherige Seite an. Auf jeder Seite befinden sich acht Schalter.
[<<] [>>]
Zeigt die nächste bzw. vorherige Variantengruppe an. Maximal drei Variantengruppen sind möglich.
Dialogfeld Schalterzuweisung

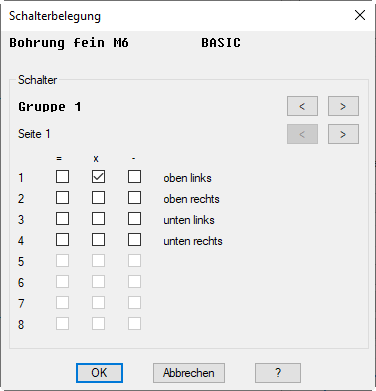

db_variants_schalterzuweisung
Weist dem aktiven Bauteil einen Schalter und eine Situation zu. Der Name des aktiven Bauteiles wird im Dialogfeld oben links angezeigt.
Dialogfeldbereich Schalter
[<] [>]
[<] [>]
[<] [>]
Wechselt zwischen den verschiedenen Gruppen und Seiten. Links wird angezeigt in welcher Gruppe und auf welcher Seite der jeweiligen Gruppe Sie sich befinden. Jede Gruppe enthält drei Seiten mit jeweils acht Schaltern.
Durch Anhaken der entsprechenden Felder können Sie den Schaltern logische Verknüpfungen zuweisen. Es wird unterschieden zwischen AND (=), OR (x) und XOR (-) Verknüpfungen:
• AND: Das Bauteil wird dargestellt, wenn alle Schalter eingeschaltet sind.
• OR: Das Bauteil wird dargestellt, wenn mindestens ein Schalter eingeschaltet ist.
• XOR: Das Bauteil wird dargestellt, wenn genau ein Schalter eingeschaltet ist.
Zuletzt geändertes Datum: 25.07.2022
