Diese Funktion bestimmt ein Bauteil durch die (parallele) Extrusion einer mehrfach versetzten Region (Gitterstab) innerhalb einer Begrenzungsfläche. Zusätzlich kann die Extrusionsrichtung durch einen Winkel bestimmt werden.

Definiert eine Bezeichnung des aktuellen Objekts in der gewählten Sprache.

Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabel bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .

Definiert die Artikelnummer des aktuellen Objekts. Die Artikelnummer ist sprachunabhängig.

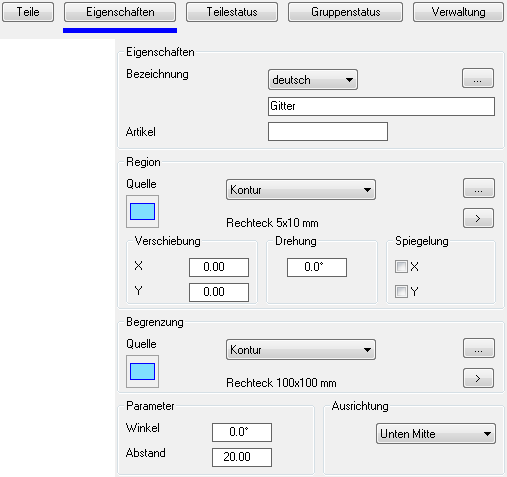

Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien für Gitterstäbe bereit. Folgende Quellen werden zur Verfügung gestellt:

Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.

Fügt die Kontur als 2D-Projektion in die Zeichnung ein.

Verschiebt die Kontur um den eingegebenen Abstand in X-Richtung bzw. Y-Richtung

Dreht die Kontur um den eingegebenen Winkel.

Spiegelt die Kontur in X-Richtung bzw. Y-Richtung.

Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit. Folgende Quellen werden zur Verfügung gestellt:

Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.

Fügt die Kontur als 2D-Projektion in die Zeichnung ein.

Dreht die Gitterstäbe innerhalb der Begrenzung um den eingegebenen Winkel.

Verschiebt die Gitterstäbe innerhalb der Begrenzung um den eingegebenen Abstand.

Definiert den Startpunkt für die Verteilung der Gitterstäbe innerhalb der Begrenzungsfläche.
