Weist dem aktuellen Bauteil eine Zuschnittsklasse zu. Bauteile die in einem Knotenpunkt zusammentreffen und miteinander verschnitten werden sollen, müssen identische Zuschnittsklassen haben. Diese Bauteile werden beim Zuschnitt entsprechend der Stoßart bearbeitet.

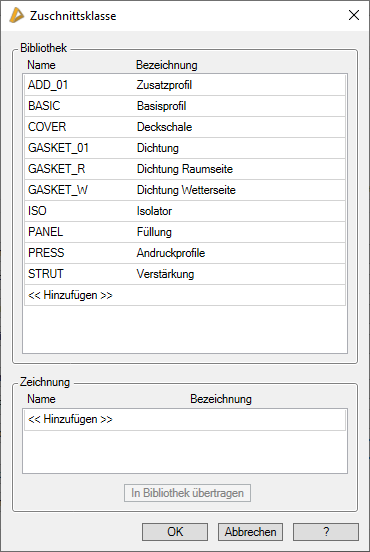

Das Dialogfeld wird immer dann geöffnet, wenn Sie einem Bauteil eine Zuschnittsklasse zuweisen möchten.

In diesem Abschnitt werden die Zuschnittsklassen Ihrer Arbeitsumgebung angezeigt.

Definiert den Namen der Zuschnittsklasse. Der Name ist gleichzusetzen mit einem eindeutigen, sprachneutralen Identifikator.

Durch zweimaliges langsames Klicken, können Sie den Namen direkt in der Zeile bearbeiten.

Definiert die Bezeichnung der Zuschnittsklasse in der aktuellen Sprache.

Durch zweimaliges langsames Klicken, können Sie die Bezeichnung direkt in der Zeile bearbeiten.

Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnung in mehreren Sprachen komfortabel eingeben können.

Legt eine neue Zuschnittsklasse an.

In diesem Bereich werden die Zuschnittsklassen der Zeichnung angezeigt, sofern diese nicht identisch sind mit denen Ihrer Arbeitsumgebung.

Das Editieren der Zuschnittsklassen ist identisch mit denen im Bereich Bibliothek.

Überträgt die Zuschnittsklasse in den Bereich Bibliothek.

Schließt das Dialogfeld und übernimmt die getätigten Änderungen.

Schließt das Dialogfeld und verwirft die getätigten Änderungen.
