Mit diesem Befehl können Sie automatische Profilzuschnitte an Stäben oder Stabprojektionen erzeugen. Nachdem Sie ein Objekt für den Zuschnitt gewählt haben, können Sie in einem Dialogfeld die Grenzobjekte wählen und die Zuschnitte für das jeweilige Bauteil zuweisen.

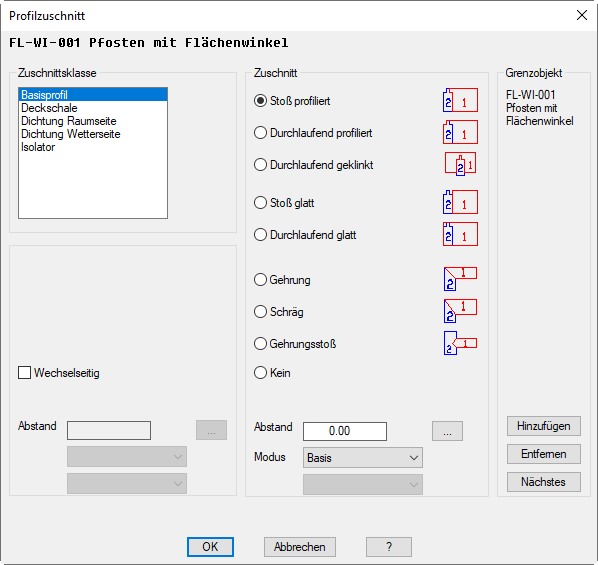

Wenn Sie den Befehl ausführen erscheint:

Zeigt die den Bauteilen zugeordneten Zuschnittsklassen des gewählten Stabes (Baugruppe) an. Markieren Sie hier ein oder mehrere Bauteile und wählen Sie einen Zuschnitt.

Bewirkt, dass auch das Grenzobjekt zugeschnitten wird. Diese Option wird häufig bei schrägen Schnitten und Gehrungsschnitten verwendet.
Folgende Zuschnitte werden für das Grenzobjekt verwendet:

Ändert den Abstand des Grenzobjektes um den eingegebenen Wert. Ein positiver Wert verkürzt das Bauteil, ein negativer Wert verlängert es.

Bestimmt ein Bauteil als Klinkung. Wenn in einer Stabbaugruppe ein Bauteil als Bearbeitung gekennzeichnet wurde, können Sie diese Bearbeitung hier wählen. Die Bearbeitung klinkt das Grenzobjekt der Schnittmenge des anstoßenden Stabes.
Dies ist nur bei L-Stößen mit den profilierten Zuschnittsarten möglich. Des weiteren muss beim Grenzobjekt ein Bauteil als Bearbeitung definiert worden sein.

Bestimmt den Zuschnitt der markierten Bauteile.
So ist es beispielsweise möglich eine Riegeldeckschale an einer Pfostendeckschale glatt zuzuschneiden während das Riegelprofil am Pfostenprofil profiliert (entsprechend der Pfostenkontur geklinkt) zugeschnitten wird.

Schneidet das markierte Bauteil an der Stoßseite des Grenzobjektes und klinkt das Stabende entsprechend der Zuschnittskontur.

Schneidet das markierte Bauteil an der Gegenseite des Grenzobjektes und klinkt das Stabende entsprechend der Zuschnittskontur.

Klinkt das markierte Bauteil entsprechend der Zuschnittskontur des Grenzobjektes.

Schneidet das markierte Bauteil an der Stoßseite des Grenzobjektes ab.

Schneidet das markierte Bauteil an der Gegenseite des Grenzobjektes ab.

Schneidet das markierte Bauteil auf Gehrung (winkelhalbierend).

Schneidet das markierte Bauteil schräg.

Stößt das anstoßende Bauteil mit einer Gehrung auf ein durchlaufendes Bauteil.

Führt kein Zuschnitt aus. Wenn zuvor ein Zuschnitt für das Bauteil definiert war, wird dieser entfernt.

Ändert den Abstand des Grenzobjektes um den eingegebenen Wert. Ein positiver Wert verkürzt das Bauteil, ein negativer Wert verlängert es.

Definiert den Zuschnittsmodus für das anstoßende Bauteil.
Folgende Zuschnittsmodi sind wählbar:

Stellt weitere Zuschnittseinstellungen zur Verfügung. Dazu wird das Dialogfeld Zuschnittsoptionen gestartet.

Bestimmt ein Bauteil als Klinkung. Wenn in einer Stabbaugruppe ein Bauteil als Bearbeitung gekennzeichnet wurde, können Sie diese Bearbeitung hier wählen. Die Bearbeitung klinkt das Grenzobjekt der Schnittmenge des anstoßenden Stabes.
Dies ist nur bei T-Stößen mit den profilierten Zuschnittsarten möglich. Des weiteren muss beim Grenzobjekt ein Bauteil als Bearbeitung definiert worden sein.

Im Bereich Grenzobjekt können Sie mit den Schaltflächen Hinzufügen und Entfernen, Objekte an denen der gewählte Stab zugeschnitten werden soll hinzufügen oder entfernen. Mit der Schaltfläche Nächstes wechseln Sie zwischen den gewählten Grenzobjekten. Der Name des aktiven Grenzobjektes wird oberhalb der Schaltflächen angezeigt. Haben Sie nur ein Grenzobjekt gewählt, bleibt der Schalter Nächstes ausgegraut.

Wenn Sie die Dialogbox mit OK schließen, wird der Profilzuschnitt auf dem gewählten Stab ausgeführt.
