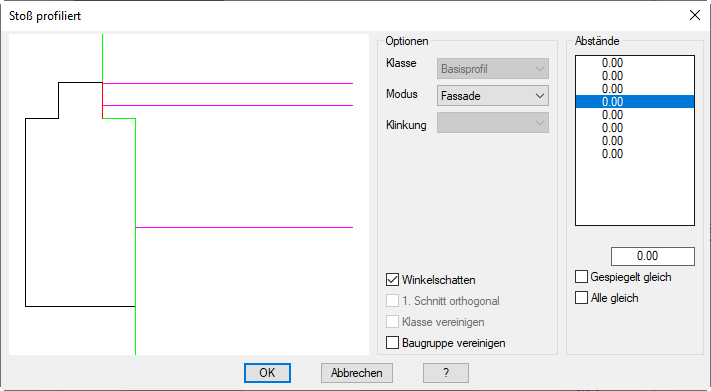

Auf der linken Seite des Dialogfeldes wird die aktuelle Zuschnittsituation grafisch dargestellt. Die aktive Zuschnittskontur des Grenzobjektes ist im Schnitt zu sehen (aktive Zuschnittsklasse schwarz, alle weiteren Zuschnittsklassen grau). Das anstoßende Bauteil der aktiven Zuschnittsklasse wird magentafarben dargestellt. Die grüne Linie entspricht der Zuschnittslinie.

Zeigt die aktuelle Zuschnittsklasse an. Die Zuschnittsklasse ist an dieser Stelle nicht änderbar. Dies ist nur im übergeordneten Dialogfeld möglich.

Definiert den Zuschnittsmodus für das aktive Bauteil.

Diese Option ist im Moment nicht verfügbar.

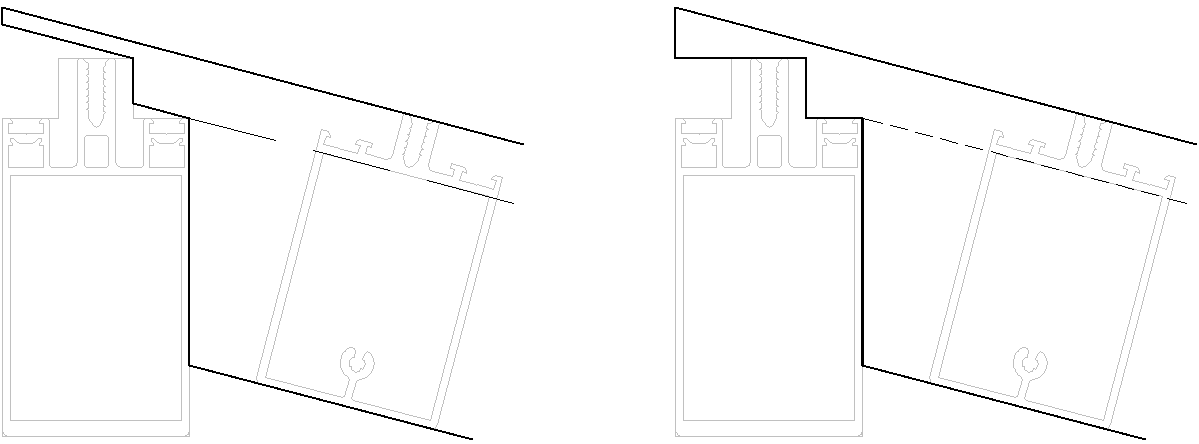

Aktiviert die Zuschnittsmethode Winkelschatten. Diese Option ist nur bei profilierten Zuschnitten verfügbar.

Bewirkt, dass der erste Schnitt orthogonal (lotrecht zum anstoßenden Bauteil) ausgeführt wird. Ansonsten wird der erste Schnitt lotrecht zum Grenzobjekt ausgeführt.

Vereinigt Grenzobjekte mit identischen Zuschnittsklassen, so dass diese wie ein Teil für den Zuschnitt verwendet werden.

Vereinigt alle Baugruppen des Grenzobjektes, so dass diese wie ein Teil für den Zuschnitt verwendet werden.

Listet die Abstände für jede Seite des Grenzobjektes auf. Die zum markierten Wert gehörende Seite wird in der Vorschau rot angezeigt.
Um den anstoßenden Stab an einer Seite des Grenzobjektes zu verkürzen, können Sie den Wert in der Liste markieren und im Eingabefeld den Abstand ändern.

Übernimmt den eingegebenen Abstand für die gegenüberliegende Seite des Grenzobjektes.

Übernimmt den eingegebenen Abstand für alle Seiten des Grenzobjektes.
