Diese Funktion dient dem Anlegen und Editieren von gebräuchlichen Baugruppen. Diese können als räumliches 3D-Teil oder als 2D-Projektion direkt in der Zeichnung verwendet werden. Mit Anordnung anwenden kann eine Baugruppe durch Regeln mit einem Stab verbunden werden.
Gebräuchliche Baugruppen sind beispielsweise:

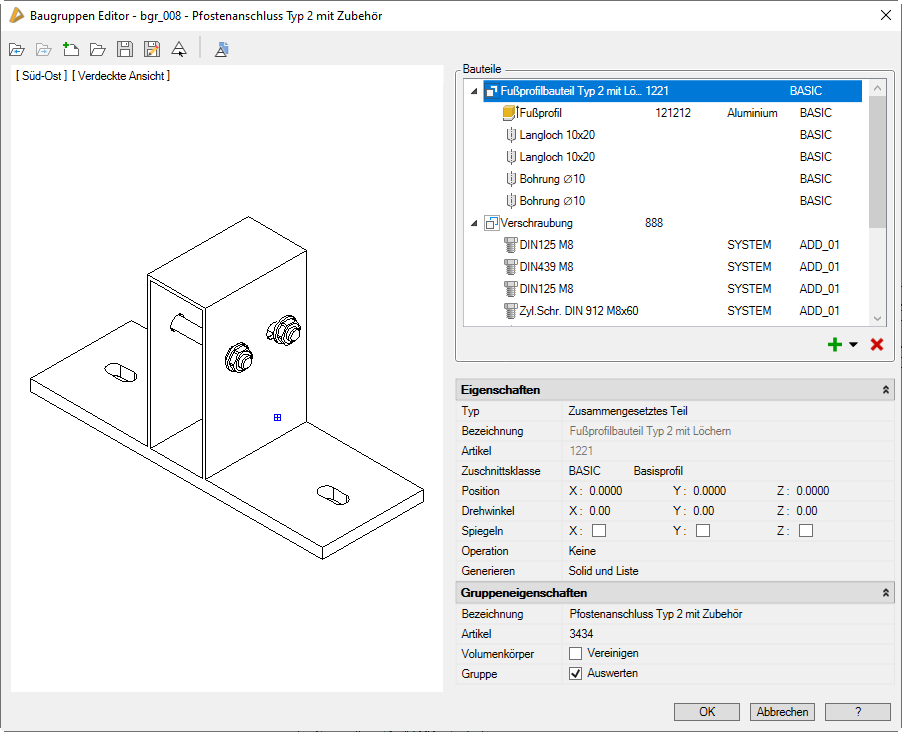

Wenn Sie den Befehl ausführen wird ein Dialogfeld geöffnet, in dem Sie Baugruppen erstellen und bearbeiten können.

In der Titelzeile wird die Bezeichnung der aktuellen Baugruppe angezeigt.

Unterhalb der Titelzeile befindet sich der Schnellzugriffsbereich mit wichtigen Verwaltungsfunktionen.

Auf der linken Seite sehen Sie den Darstellungsbereich mit der Vorschau.

Rechts befindet sich der Bedienbereich mit der Bauteilliste und Feldern zum Ändern der Eigenschaften.

Öffnet die vorherige Baugruppe in der Öffnungsreihenfolge.

Öffnet die nächste Baugruppe in der Öffnungsreihenfolge.

Erstellt eine neue Baugruppe. Sollte die aktuelle Baugruppe geändert worden sein, werden Sie zuerst aufgefordert diese zu speichern.

Öffnet eine vorhandene Baugruppe im Editor.

Dazu wird das Dialogfeld Objekte wählen angezeigt, wo Sie ein gespeichertes Objekt laden können. Siehe Wählen von Objekten .

Holt ein Objekt aus der Zeichnung in den Editor. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Speichert eine benannte Baugruppe, ohne dass ein neuer Name angegeben werden muss. Wenn Sie eine unbenannte Baugruppe speichern, wird das Dialogfeld Speichern angezeigt. Informationen dazu finden Sie im Abschnitt Speichern von Objekten .

Speichert die Baugruppe unter einem neuen Namen ab. Dazu wird das Dialogfeld Speichern angezeigt. Informationen dazu finden Sie im Abschnitt Speichern von Objekten .

Fügt die Baugruppe in die Zeichnung ein, um deren Funktionalität zu testen. Es folgt:

Im Darstellungsbereich befindet sich die Vorschau.

Die Ansicht der Baugruppe in der Vorschau kann mittels Flyoutmenüs wie folgt angepasst werden:

Hier steuern Sie die Ansicht auf die Baugruppe. Weitere Informationen dazu finden Sie im Abschnitt Objektansichten .

Die Ansichtssteuerung hat auch Einfluss auf das Einfügen der Projektion einer Testbaugruppe in die Zeichnung.

In diesem Modus werden alle Bauteile dargestellt, ohne deren Operationsmethode zu berücksichtigen.

Alle Bestandteile werden in der Farbe des jeweiligen Materiallayers angezeigt. Selektierte Objekte werden farbig hervorgehoben. Die Hervorhebung erfolgt standardmäßig in rot, kann aber im Dialogfeld Optionen Anzeige geändert werden.

In der verdeckten Darstellung werden die Operationsmethoden berücksichtigt.

Die Darstellung in diesem Modus ist monochrom.

Im Bedienbereich sehen Sie die Bauteilliste sowie Listen mit verschiedenen Eigenschaften.

Selektieren Sie ein Bauteil in der Liste, können Sie auf die Eigenschaften zugreifen um Änderungen vorzunehmen.

Wenn Sie durch Drücken der Strg- oder Umschalttaste mehrere Bauteile selektieren können Sie deren Eigenschaften gleichzeitig ändern. Da nicht alle Eigenschaften gleichzeitig änderbar sind, wird die Liste der Eigenschaften entsprechend reduziert.

Weitere Funktionen erhalten Sie in einem Kontextmenü, das beim anklicken mit der rechten Maustaste eingeblendet wird.

Die Bauteilliste beinhaltet die Bestandteile der Baugruppe in Tabellenform.

Die Bauteiltabelle hat folgende Spalten:

Mit den Icons unterhalb der Liste, können Sie Bauteile zur Baugruppe hinzufügen oder selektierte Bauteile entfernen.

Hinzufügen (aus der Zeichnung)

Erstellt neue Bauteile aus Zeichnungsobjekten. Das können sein:

Zum Wählen der Zeichnungsobjekte wird das Dialogfeld vorübergehend geschlossen und es folgt:

Sie können Bauteile auch erstellen ohne diese vorher in der Zeichnung abgelegt zu haben. Drücken Sie dazu den Pfeil neben dem Plus und wählen Sie den Bauteiltyp aus.

Erstellt eine rechteckige Extrusion mit den Maßen 100 x 50 x -5 erstellt. Die Maße und weitere Eigenschaften können Sie nachträglich anpassen.

Erstellt eine Bohrung. Dazu wird das Dialogfeld Bohrung geöffnet, wo Sie deren Eigenschaften anpassen können.

Erstellt ein Normteil (Verbindungselement). Dazu wird das Dialogfeld Normteile geöffnet, wo Sie dessen Eigenschaften anpassen können.

Erstellt eine Verschraubung (Verbindungselement). Dazu wird das Dialogfeld Verschraubung geöffnet, wo Sie diese definieren können.

Erstellt eine Kappebene.

Erstellt ein Zusammengesetztes Teil. Das ist die Referenz auf eine vorhandene Baugruppe. Die Operationen (Keine, Vereinigung, Differenz, Schnittmenge) werden innerhalb des Teils ausgeführt.

Erstellt eine Gruppe. Das ist die Referenz auf eine vorhandene Baugruppe.

Alle Teile der referenzierten Baugruppe werden in die vorhandene Baugruppe eingegliedert, bevor Operationen (Keine, Vereinigung, Differenz, Schnittmenge) ausgeführt werden.

Ändert den Typ des Bauteils. Verfügbare Typen siehe Abschnitt Bauteiltypen weiter oben.

Definiert die Bauteilbezeichnung in mehreren Sprachen. Sie können die Bezeichnung in der aktuellen Landessprache direkt in die Eingabezeile schreiben.

Wenn Sie die Bezeichnung in anderen Sprachen angeben möchten, müssen Sie den Button [...] anklicken. Es wird das Dialogfeld Bezeichnung geöffnet, wo Sie die Bezeichnung in mehreren Sprachen festlegen können.

Definiert die Artikelnummer eines Bauteils. Dazu wird das Dialogfeld Artikel geöffnet.

Definiert die Zuschnittsklasse eines Bauteils.

Die verfügbaren Zuschnittsklassen werden im Pulldownmenü aufgelistet. Weitere Zuschnittsklassen können Sie im Dialogfeld Zuschnittsklasse ergänzen, wenn Sie Bearbeiten... wählen.

Als Standard wird die Zuschnittsklasse BASIC verwendet.

Weitere Informationen dazu finden Sie im Abschnitt Zuschnittsklasse .

Definiert das Material des Bauteils. Dazu wird das Dialogfeld Materialauswahl geöffnet.

Verschiebt Bauteile in X-, Y- oder Z-Richtung.

Sie können den Verschiebewert direkt in das jeweilige Eingabefeld schreiben oder durch Anklicken des Buttons [<] in der Zeichnung bestimmen. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Dreht Bauteile.

Sie können den Drehwinkel direkt in das Eingabefeld schreiben oder durch Anklicken des Buttons [<] in der Zeichnung angeben. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Spiegelt Bauteile in X-, Y- oder Z-Richtung.

Hier legen Sie die Wirkung der Bauteile fest.

Steuert die Generierung von Bauteilen.

Die speziellen Eigenschaften sind nur bei Extrusionen verfügbar.

Definiert die Quelle der Extrusion. Verfügbar sind:

Definiert die Extrusionslänge des Bauteils

Definiert einen Winkel für die Verjüngung des Bauteils.

Definiert die Baugruppenbezeichnung in mehreren Sprachen. Sie können die Bezeichnung in der aktuellen Landessprache direkt in die Eingabezeile schreiben.

Wenn Sie die Bezeichnung in anderen Sprachen angeben möchten, müssen Sie den Button [...] anklicken. Es wird das Dialogfeld Bezeichnung geöffnet, wo Sie die Bezeichnung in mehreren Sprachen festlegen können.

Definiert die Artikelnummer der Baugruppe. Dazu wird das Dialogfeld Artikel geöffnet.

Wenn Sie den Schalter aktivieren, werden alle Operationen der Teile ausgeführt. Die Baugruppe wird als ein Teil behandelt.

Wenn Sie diesen Schalter deaktivieren, wird die Baugruppe bei Auswertungen, z.B. in Listen, nicht berücksichtigt.

Schließt das Dialogfeld. Wenn Sie Änderungen durchgeführt haben, werden Sie aufgefordert die Baugruppe zu speichern. Auch wenn Sie die Baugruppe nicht speichern, wird der letzte Zustand im Dialogfeld erhalten.

Beendet das Dialogfeld.
