Anordnung anwenden
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Anwenden > Anordnung anwenden |
Menü: | Modellieren > Anwenden > Anordnung anwenden | |
Werkzeugkasten: | ATH Anwenden > Anordnung anwenden | |
Befehlseingabe: | ath_bar_bgr |
Mit dieser Funktion können Sie einem Stab oder einer Stabprojektion Baugruppen über definierte Anordnungen zuweisen. Eine solche Anordnung kann direkt angelegt oder, wenn bereits vorhanden, zugewiesen werden. Näheres zum Thema Stabanordnung definieren finden Sie im Kapitel Anordnung bearbeiten .
Einem Stab können beliebig viele Anordnungen zugewiesen werden. Wählen sie für das Zuweisen von Stabanordnungen einen entsprechenden Stab aus.
Eingabeaufforderung
Stab wählen oder [?]:
Wählen Sie aus der aktuellen Zeichnung einen bestehenden Stab durch Picken aus. Mit der Option ? rufen Sie die Hilfe auf.
Es erscheint ein Dialogfeld mit einer Liste eventuell bereits zugeordneter Stabanordnungen.

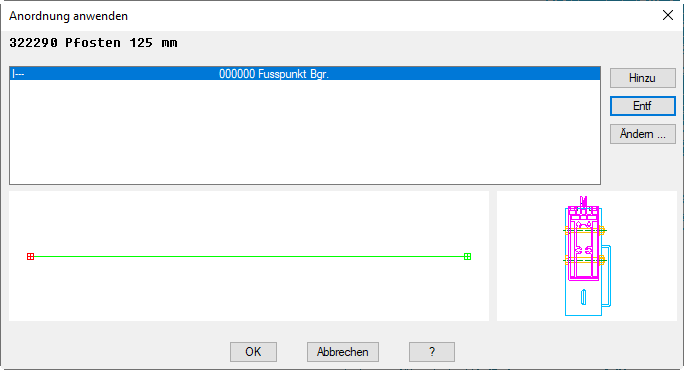

Dialogfeld Stab Baugruppen/Bearbeitungen
db_ath_bar_bgr
Die Auflistung informiert über die bereits zugewiesenen Anordnungen und zeigt deren Namen und Artikelnummern sowie die Namen der Baugruppen. Die beiden Voransichten zeigen schematisch die Verteilung und die Orientierung der Baugruppe.
Hinzu
Öffnet das Dialogfeld Anordnungs-Manager, wo Sie eine Anordnung neu beschreiben oder eine gespeicherte auswählen und importieren können. Weitere Informationen finden Sie im Kapitel Anordnung bearbeiten .
Entfernen
Löscht den aktiven Eintrag der Liste.
Ändern
Öffnet das Dialogfeld Anordnungs-Manager, wo Sie die gewählte Anordnung bearbeiten können. Weitere Informationen finden Sie im Kapitel Anordnung bearbeiten .
