Mit dieser Funktion können Sie Stabanordnungen für das Zuweisen von Baugruppen zu Stäben erstellen, editieren und verwalten.

Eine Anordnung definiert die Position, Verteilung und Orientierung einer Baugruppe an einem Stab. Einer Stabanordnung wird genau eine Baugruppe zugewiesen. Die Anordnung ist eine Regel die nicht von der Länge eines Stabes abhängig ist, daher kann die gleiche Anordnung auf unterschiedliche Stäbe angewendet werden. Die enthaltene Baugruppe positioniert sich immer an einem Bezugspunkt oder durch eine Verteilung auf einem Abschnitt.

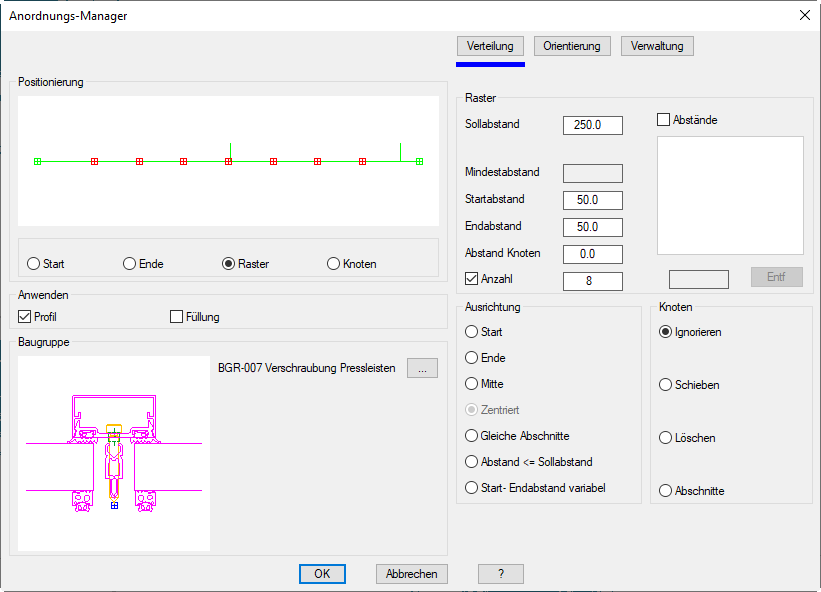

Auf der linken Seite des Dialogfeldes sehen Sie den allgemeinen Darstellungsbereich mit einer Vorschau der Baugruppenanordnung. Rechts gibt es den Bedienbereich mit den Registerschaltflächen Verteilung, Orientierung und Verwaltung.

Die Vorschau zeigt den Stab mit seinen Knoten und der aktuellen Anordnung. Wenn Sie den Button Orientierung anklicken, wird in der Vorschau zusätzlich ein BKS-Symbol angezeigt.

Positioniert das Element am Anfangspunkt des Stabes.

Positioniert das Element am Endpunkt des Stabes.

Positioniert das Element mehrfach über die Länge des gesamten Stabes verteilt.

Positioniert das Element an jedem Achsknoten eines Stabes.

Die Vorschau zeigt die Baugruppe in der Flucht des Stabes.

Öffnet das Dialogfeld Objekte wählen, wo Sie eine gespeicherte Baugruppe wählen können, um sie entsprechend der Anordnung an den Stab zu hängen. Siehe Wählen von Objekten .
Baugruppen werden dabei unabhängig von der Strukturtiefe ihrer enthaltenen Elemente als ein Bauteil verstanden.

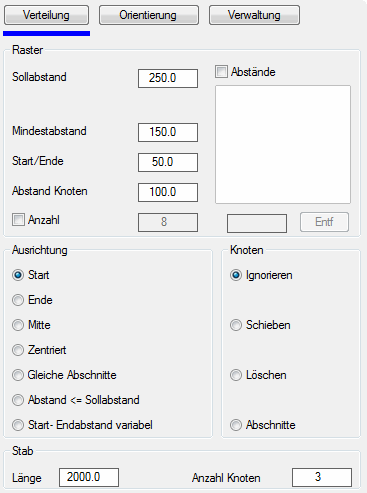

Definiert den grundlegenden Abstand zwischen den Baugruppen.

Definiert den Mindestabstand. Der unterschrittene Mindestabstand löst eine Aktion für den zu berücksichtigenden Knoten aus.

Definiert den Abstand zum Stabanfang oder Stabende.

Definiert den Abstand zum Knoten.

Aktiviert die Abstandsliste. Hier können Sie unregelmäßige Verteilungsabstände definieren. Geben Sie jeweils den Abstand zum Startpunkt in das Eingabefeld unterhalb der Liste ein.

Löscht den markierten Abstand aus der Abstandsliste.

Richtet die Bauteile beginnend vom Stabanfang aus.

Richtet die Bauteile beginnend vom Stabende aus.

Richtet die Bauteile gleichmäßig an der Mitte des Stabes aus. Es entsteht immer eine gerade Anzahl von Bauteilen.

Richtet ein Bauteil im Zentrum des Stabes und verteilt die weiteren Bauteile gleichmäßig zu beiden Seiten. Es entsteht immer eine ungerade Anzahl von Bauteilen.

Erstellt eine Verteilung mit gleichen Abschnitten. Die Abstände werden aus der angegebenen Anzahl berechnet.

Erstellt eine Verteilung mit festem Start- und Endabstand. Die Abstände werden aus dem angegebenen Start- und Endabstand sowie dem Sollabstand berechnet.

Erstellt eine Verteilung mit variablem Start- und Endabstand. Die Abstände werden aus dem angegebenen Sollabstand berechnet.

In diesem Bereich können Sie die Reaktion auf die vorhandenen Knoten bestimmen.

Lässt vorhandene Knoten außer Acht.

Gibt dem Abstand zu den Knoten mehr Priorität, dabei muss der Sollabstand nicht eingehalten werden.

Entfernt alle Bauteile, die durch eingestellte Abstände mit den Knoten kollidieren.

Behandelt die Strecken zwischen den Knoten als separate Verteilungen.

Definiert die Anzahl der Baugruppen. Ist die angegebene Anzahl größer als die nach Verteilungsregeln Berechnete, wird die Eingabe nicht berücksichtigt.

Legt fest, das die Anordnung auf die Stäbe wirkt.

Legt fest, dass die Anordnung auch auf Füllungen wirkt, die an den selektierten Stab angrenzen. Beispiel: Sie möchten einen Punkthalter an jedem Stabknoten anbringen und die Scheibe soll an den entsprechenden Stellen Befestigungslöcher erhalten.

Die hier definierten Stabparameter wirken nur auf die Voransicht. Somit können Sie eine realistische Darstellung Ihrer Situation einstellen.

Definiert die Länge des Stabes.

Definiert die Anzahl der Knoten des Stabes.

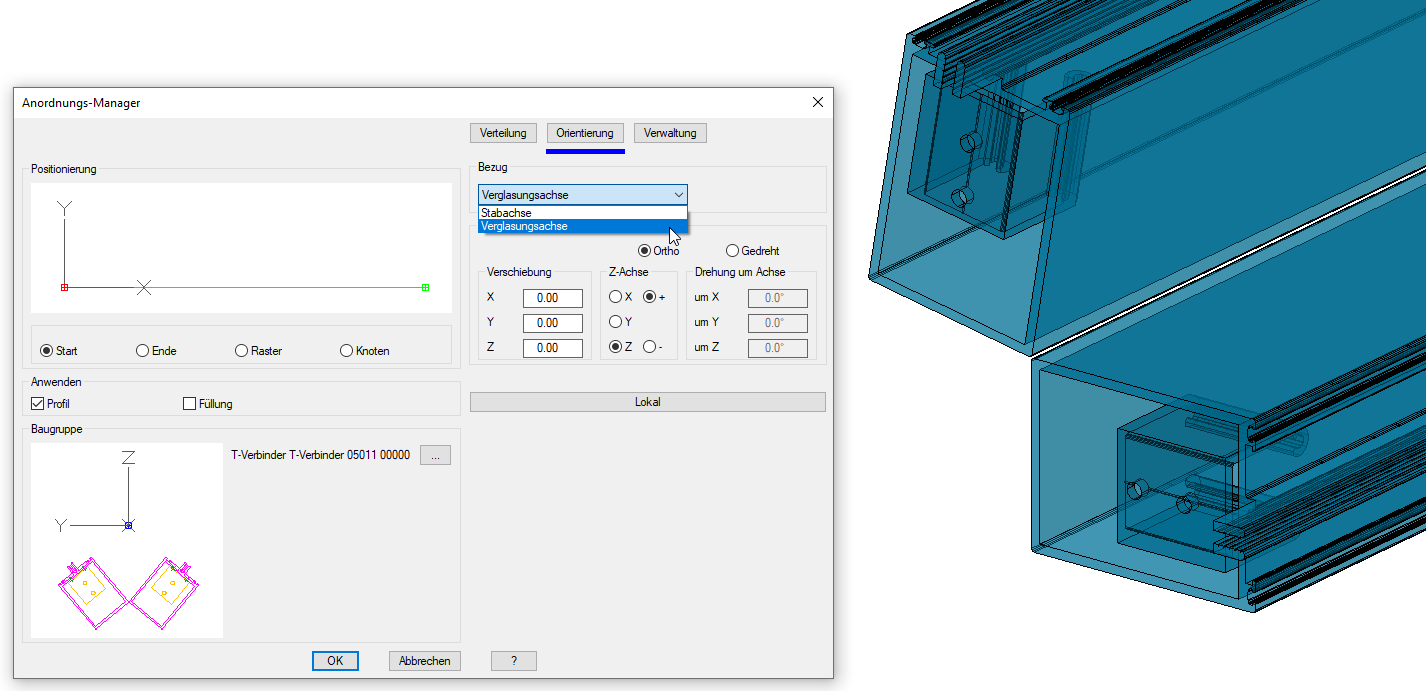

Definiert den Bezug der Anordnung. Dieser Bereich wird bei variablen Stabbaugruppen mit mehreren Verglasungsachsen (beispielsweise Eckriegel für variable Winkel) freigeschaltet. Sie können dann wählen, ob die Anordnung auf die Stabachse oder auf die Verglasungsachse Bezug nimmt.

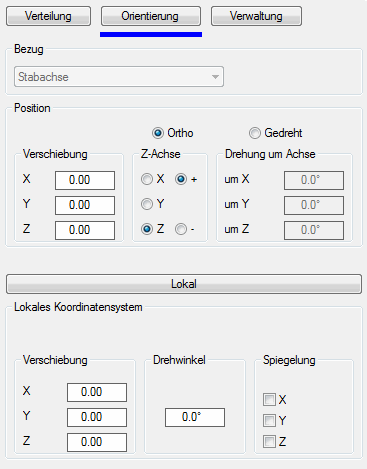

In diesem Bereich wird die Position und Orientierung des Bauteil-Koordinatensystems beschrieben. Alle Angaben werden relativ zum Koordinatensystem des Stabes bestimmt, dessen Ursprung der eingestellte Bezugspunkt ist.

Die Orientierung dieses Koordinatensystems kann orthogonal oder gedreht zum Bezugssystem bestimmt werden.
Die orthogonale Angabe bedeutet: Alle Achsen bleiben parallel zum Bezugssystem, lediglich die Achsdefinitionen (+/-X, +/-Y, +/-Z) ändern sich.
Die gedrehte Angabe bedeutet: Das Koordinatensystem wird in seinem Ursprung um die Koordinatenachsen gedreht.

Aktiviert den Bereich Lokales Koordinatensystem. Hier wird die Position und Orientierung des Bauteil in seinem Koordinatensystem beschrieben. Alle Angaben werden relativ zum Bauteil-Koordinatensystem beschrieben. Zur Verfügung stehen Koordinatenangaben, Drehwinkel und Spiegelung.

Eine ausführliche Beschreibung der Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .

Mit OK wird das Dialogfeld geschlossen und die Änderungen werden für die Dauer der Zeichnungssitzung gespeichert.

Abbrechen schließt das Dialogfeld und verwirft die Änderungen.
