ATHENA Extrusion
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Daten > ATHENA Extrusion |
Menü: | Modellieren > Anwenden > ATHENA Extrusion | |
Werkzeugkasten: | ATH Anwenden > ATHENA Extrusion | |
Befehlseingabe: | ath_extr |
Extrudiert 2D-Konturen (Kreise oder Polylinien) und erstellt einen 3D-Volumenkörper. Dieser findet in erster Linie als Bearbeitung an einem Stab Verwendung. Extrusionen sind mit Griffen änderbar und können als Bibliotheksobjekt gespeichert werden.
Wenn Sie den Befehl ausführen erscheint:
Eingabeaufforderung
Extrusion [Objekte/Holen/?] <Objekte>:
Wählen Sie die Option Objekte, um Konturen zu extrudieren.
Wählen Sie die Option Holen um eine vorhandene Extrusion zu verwenden.
Objekte wählen:
Wählen Sie die Konturen, die Sie extrudieren möchten. Sie können mehrere Konturen selektieren (eine Außenkontur und optional mehrere Innenkonturen).
Höhe der Extrusion angeben oder [Verjüngungswinkel/Material/?]:
Bestimmen Sie die Höhe der Extrusion.
Option Verjüngungswinkel
Verjüngungswinkel angeben oder [?] <0>:
Bestimmen Sie den Verjüngungswinkel der Extrusion. Drücken Sie die Eingabetaste um den Vorgabewinkel 0° zu übernehmen.
Nach der Angabe des Verjüngungswinkels, werden die gewählten Konturen extrudiert.
Option Holen
Startet das Dialogfeld Objekte wählen. Hier können Sie bereits gespeicherte Extrusionen in die Zeichnung einfügen. Weitere Informationen dazu finden Sie im Kapitel Wählen von Objekten .
Option Material
Startet das Dialogfeld Materialauswahl, wo Sie optional ein Material für die Extrusion wählen können. Weitere Informationen dazu finden Sie im Kapitel Materialauswahl .
Eigenschaften von Extrusionen
Extrusionen können sofort ohne sie zu speichern verwendet werden, beispielsweise als Bearbeitung (Klinkung) an einem Stab.
Sie können eine Extrusion speichern oder deren Eigenschaften ändern. Klicken Sie die Extrusion dazu doppelt an und führen Sie die gewünschten Optionen im Dialogfeld ATHENA Extrusion durch.
Dialogfeld ATHENA Extrusion

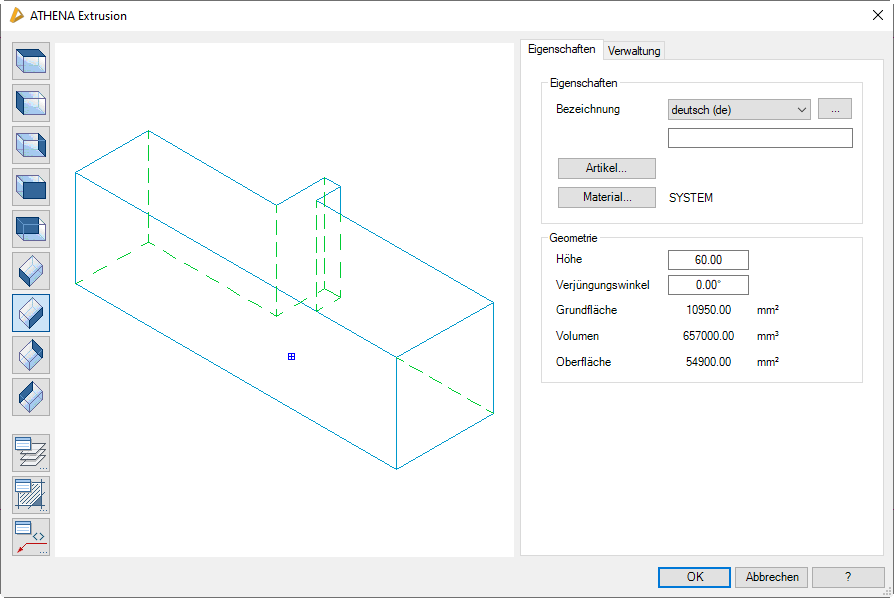

db_ath_extr
Das Dialogfeld enthält auf der linken Seite eine Vorschau der Extrusion sowie verschiedene Steuerelemente und Darstellungsoptionen um die Vorschau zu ändern. Weitere Informationen dazu finden Sie in den Abschnitten Objektansichten und Darstellungsoptionen .
Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit den Registerkarten:
Registerkarte Eigenschaften
Dialogfeldbereich Eigenschaften
Bezeichnung
Definiert die Bezeichnung der Extrusion. Sie können die Bezeichnung in verschiedenen Sprachen speichern. Wählen Sie dazu die gewünschte Sprache aus der Liste.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Artikel
Definiert die Artikelnummer der Extrusion.
Material
Öffnet das Dialogfeld Materialauswahl, wo Sie ein Material auswählen können. Weitere Hinweise zu Materialien finden Sie in den Kapiteln Material und Materialauswahl .
Dialogfeldbereich Geometrie
Höhe
Definiert die Höhe der extrudierten Konturen.
Verjüngungswinkel
Definiert den Verjüngungswinkel der extrudierten Konturen.
Als zusätzliche Information wird die Grundfläche, das Volumen und die Oberfläche der extrudierten Kontur angezeigt.
