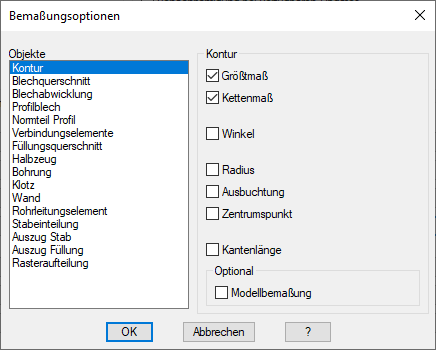

Verwaltet die Einstellungen der Objektbemaßung.

Auf der linken Seite befindet sich die Liste der Objekte, die automatisch bemaßt werden können. Wählen Sie hier ein Objekt, um die dessen Bemaßungseinstellungen zu ändern. Die für das gewählte Objekt möglichen Bemaßungsoptionen werden auf der rechten Seite des Dialogfeldes angezeigt.

Folgende Objekte können automatisch bemaßt werden:

Bemaßungsoptionen für Linien, Polylinien, Kreise und Bögen.

Bemaßt die größte Ausdehnung (umschließendes Rechteck) der Kontur orthogonal zum aktuellen Koordinatensystem.

Erstellt eine Kettenbemaßung aller Kanten und Scheitelpunkte der Kontur orthogonal zum aktuellen Koordinatensystem.

Bemaßt den Winkel zwischen zwei aneinanderliegenden Kanten.

Bemaßt den Radius bei bogenförmigen Segmenten der Kontur.

Bemaßt die Ausbuchtung (Abstand von der Mitte zwischen den Bogenendpunkten zum Quadranten) von bogenförmigen Segmenten.

Bemaßt den Zentrumspunkt (Orthogonaler Abstand vom Bogenendpunkt zum Zentrum).

Bemaßt jedes Liniensegment in seiner Flucht.

Verwendet spezielle Bemaßungsmethoden für Modellkonturen (Modellscheibenbemaßung).

Bemaßungsoptionen für Blechquerschnitte. Weitere Infos finden Sie im Abschnitt Blechquerschnitt .

Bemaßt die Länge der Kanten in ihrer Flucht. Im Aufklappmenü können Sie festlegen, welche Punkte der Kanten bemaßt werden sollen:

Bemaßt Bleche an den Außenkanten.

Bemaßt Bleche an den Innenkanten.

Bemaßt Bleche an den äußeren Systempunkten (angenommene Schnittpunkte der Blechaußenkanten).

Bemaßt Bleche an den inneren Systempunkten (angenommene Schnittpunkte der Blechinnenkanten).

Bemaßt den Winkel zwischen zwei benachbarten Blechschenkeln. Rechte Winkel werden nur bemaßt, wenn zusätzlich der Schalter 90° eingeschaltet wird.

Bemaßt den inneren Biegeradius des Bleches.

Bemaßt die Dicke des Blechquerschnittes.

Bemaßt die größte Ausdehnung (umschließendes Rechteck) des Bleches orthogonal zum aktuellen Koordinatensystem.

Erstellt eine Kettenbemaßung des Bleches orthogonal zum aktuellen Koordinatensystem.

Bemaßt den Walzradius von gerundeten Blechschenkeln.

Bemaßungsoptionen für Blechabwicklungen. Weitere Infos finden Sie im Abschnitt Blechbearbeitung .

Bemaßt die größte Ausdehnung (umschließendes Rechteck) der Blechabwicklung orthogonal zum aktuellen Koordinatensystem.

Bemaßt die Kantungen der Blechabwicklung. Die Bemaßung erfolgt lotrecht zu den Kantungen.

Bemaßt die Bearbeitungen der Blechabwicklung. Bei mehreren Bearbeitungen wird eine parallele Kettenbemaßung erstellt.

Bemaßungsoptionen für Querschnitte von profilierten Blechen (Wellbleche und Trapezbleche). Weitere Infos finden Sie im Abschnitt Profilblech .

Bemaßt die größte Länge (Gesamtlänge) des Profilbleches.

Bemaßt die Blechdicke des Profilblechs.

Bemaßt die Höhe des Profilblechs.

Erstellt eine Kettenbemaßung der Befestigungspunkte des Profilblechs.

Bemaßungsoptionen für Querschnitte von genormten Profile, wie Träger, Rohre, usw. Weitere Infos finden Sie im Abschnitt Normteil .

Bemaßt das Nennmaß des Normprofils (größte Breite und Höhe).

Erstellt Zusatzmaße (beispielsweise Eckmaße bei Sechskantprofilen) des Normprofils.

Bemaßt die Dicke (beispielsweise Wandstärke von Rohren) des Normprofils.

Bemaßt die Radien des Normprofils.

Bemaßungsoptionen für Verbindungselemente, wie Schrauben, Muttern, usw. Weitere Infos finden Sie im Abschnitt Normteil .

Bemaßt das Nennmaß des Verbindungselements (Länge und Durchmesser).

Bemaßt die größte Länge des Verbindungselements.

Bemaßt die Schlüsselweite bei Schraubenköpfen.

Bemaßungsoptionen für Querschnitte von Füllungen (Gläser und Paneele). Weitere Infos finden Sie im Abschnitt Füllung .

Bemaßt die Gesamtlänge der Füllung.

Bemaßt den Überstand bei Stufengläsern.

Bemaßt die Länge der Aufnahme (des eingespannten Teiles) bei Kastenpaneelen.

Bemaßt die einzelnen Schichtdicken der Füllung.

Bemaßt die Einspanndicke der Füllung

Bemaßt die Höhe des Kastenpaneels.

Bemaßungsoptionen für Querschnitte von Halbzeugen. Weitere Infos finden Sie im Abschnitt Halbzeug .

Bemaßt das Nennmaß des Halbzeugs (größte Breite und Höhe).

Erstellt Zusatzmaße (beispielsweise Eckmaße bei Sechskantprofilen) des Halbzeugs.

Bemaßt die Dicke (beispielsweise Wandstärke von Rohren) des Halbzeugs.

Bemaßt die Radien des Halbzeugs.

Bemaßungsoptionen für Bohrungen und Langlöcher. Weitere Infos finden Sie im Abschnitt Bohrung .

Bemaßt das Nennmaß der Bohrung (Durchmesser und Länge).

Bemaßt das Größtmaß (größte Länge und größter Durchmesser) der Bohrung.

Bemaßt die Senkung (wenn vorhanden) der Bohrung.

Bemaßt den Winkel einer konischen Senkung.

Bemaßt die Gewindelänge der Gewindebohrung.

Bemaßungsoptionen für Klötze. Weitere Infos finden Sie im Abschnitt Klotz .

Bemaßt die Breite und Höhe des Klotzes.

Bemaßt die Fase des Klotzes (wenn eine solche vorhanden ist).

Bemaßungsoptionen für Wände. Weitere Infos finden Sie im Abschnitt Wand .

Bemaßt die Länge der Wandsegmente.

Bemaßt den Anschluss der Wand, wenn ein Anschlag vorhanden ist

Bemaßt die Gesamtdicke der Wand.

Bemaßt die Dicken der einzelnen Wandschichten.

Bemaßt die größte Ausdehnung der Wand (umschließendes Rechteck) orthogonal zum aktuellen Koordinatensystem.

Bemaßungsoptionen für Elemente von Rohrleitungen. Weitere Infos finden Sie im Abschnitt Rohrleitung .

Bemaßt den Nenndurchmesser des Rohrleitungselements.

Bemaßt die größte Ausdehnung des Rohrleitungselements.

Bemaßt die Verbindungsachsen des Rohrleitungselements.

Bemaßungsoptionen für Stabeinteilungen. Weitere Infos finden Sie im Abschnitt Stabeinteilung .

Bemaßt die größte Ausdehnung (umschließendes Rechteck) der Stabeinteilung orthogonal zum Koordinatensystem.

Erstellt eine Kettenbemaßung der Stabeinteilung.

Bemaßt die lichten Abstände aller Stäbe der Stabeinteilung.

Bemaßt die Achsabstände aller Stäbe der Stabeinteilung.
