Erzeugt eine regelmäßige Einteilung von Stäben, bestehend aus einem Normteil oder Halbzeug als 2D-Projektion in einer Fläche.

Um eine Stabeinteilung zu erstellen, müssen Sie die eine Fläche bestimmen. Alle weiteren Parameter werden in einem Dialogfeld festgelegt.

Wenn Sie den Befehl ausführen folgt:

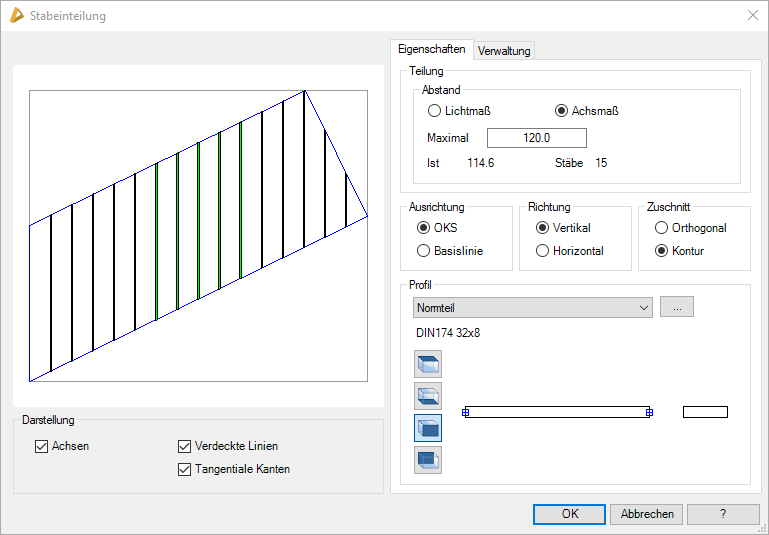

Nachdem die Fläche bestimmt wurde erscheint das Dialogfeld Stabeinteilung, wo Sie alle weiteren Parameter festlegen können.

Im Dialogfeld Stabeinteilung sehen Sie auf der linken Seite den Darstellungsbereich mit der dynamischen Vorschau. Auf der rechten Seite befindet sich der Bedienbereich mit den Registerkarte Eigenschaften und Verwaltung.

Die Voransicht zeigt die gewählte Fläche mit der Stabeinteilung. Dies dient der visuellen Kontrolle der vorgenommenen Einstellungen.

Schaltet die Achsen der Stäbe ein oder aus.

Schaltet verdeckte Linien ein oder aus.

Schaltet tangentiale Kanten für Profile ein oder aus. Dieser Schalter zeigt nur bei Profilen mit Rundungen eine Wirkung. Beispielsweise wenn Sie die Draufsicht eines U-Stahls einfügen.

Berechnet die Abstände zwischen den Stäben nach dem lichten Maß.

Berechnet die Abstände zwischen den Stäben nach dem Achsmaß.

Definiert den maximalen Abstand (Lichtmaß oder Achsmaß) zwischen den Stäben. Aus diesem Wert und der Größe der Fläche wird der Ist-Abstand berechnet.

Zeigt den berechneten, tatsächlichen Abstand zwischen den Stäben an. Der Ist-Abstand ist der größtmögliche Abstand zwischen den Stäben unterhalb des definierten Maximalabstands.

Zeigt die berechnete Anzahl der Stäbe an. Sie ergibt sich aus dem definierten Abstand und der Größe der Fläche

Richtet die Stäbe nach dem Benutzerkoordinatensystem (BKS) aus. Beim Editieren wird statt dem BKS das Objektkoordinatensystem (OKS) der Kontur angezeigt. Dieses entspricht dem BKS welches beim Erstellen der Stabeinteilung aktiv war.

Richtet die Stäbe nach einer Basislinie der Kontur aus. Sie können die Basislinie direkt in der Vorschau anklicken. Die gewählte Basislinie wird rot dargestellt.

Richtet die Stäbe vertikal zum BKS (OKS) bzw. zur Basislinie aus.

Richtet die Stäbe horizontal zum BKS (OKS) bzw. zur Basislinie aus.

Erzeugt Stäbe mit orthogonalem Zuschnitt.

Erzeugt Stäbe mit Zuschnitt an der Außenkontur der umgrenzenden Fläche.

Hier können Sie das Profil für die Stabeinteilung wählen. Mögliche Profile sind Normteile und Halbzeuge.

Öffnet je nach Auswahl das Dialogfeld Normteile oder das Dialogfeld Halbzeug, wo Sie das gewünschte Profil wählen können.

Mit den Ansichtsbuttons können Sie wählen ob die Stäbe als Draufsicht, Untersicht, Ansicht von rechts oder Ansicht von links eingefügt werden. Die gewählte Ansicht sehen Sie direkt in der Profilvorschau.

Weitere Informationen finden Sie im Abschnitt Objektansichten .

Eine ausführliche Beschreibung des Verwaltungsbereiches finden Sie im Kapitel Verwaltung von Objekten .

Klicken Sie OK, um das Dialogfeld zu beenden. Die Stabeinteilung wird direkt in die gewählte Fläche eingefügt.

Mit Abbrechen wird das Dialogfeld beendet und alle Einstellungen werden verworfen.

Um Änderungen an der Aufteilung durchzuführen, können Sie eine vorhandene Stabeinteilung doppelklicken oder mit dem Befehl Objekt ändern wählen. Änderungen können daraufhin im Dialogfeld Stabeinteilung durchgeführt werden.

Um eine Auswertung der Stäbe (Stabauszüge oder Listen) vorzunehmen, müssen Sie folgende beiden Schritte durchführen:
