Mit diesem Programm können Sie Fassadenbleche erstellen, bearbeiten und ausgeben. In einem Dialogfeld mit verschiedenen Registerkarten können Sie alle Eigenschaften, wie z.B. Abmaße, Kantungen, Stoß- und Eckvarianten sowie zusätzliche Bearbeitungen definieren. Anschließend können Sie das Ergebnis als 3-D Modell, Abwicklung oder Schnittdarstellung in die Zeichnung einfügen oder DXF Daten erstellen.

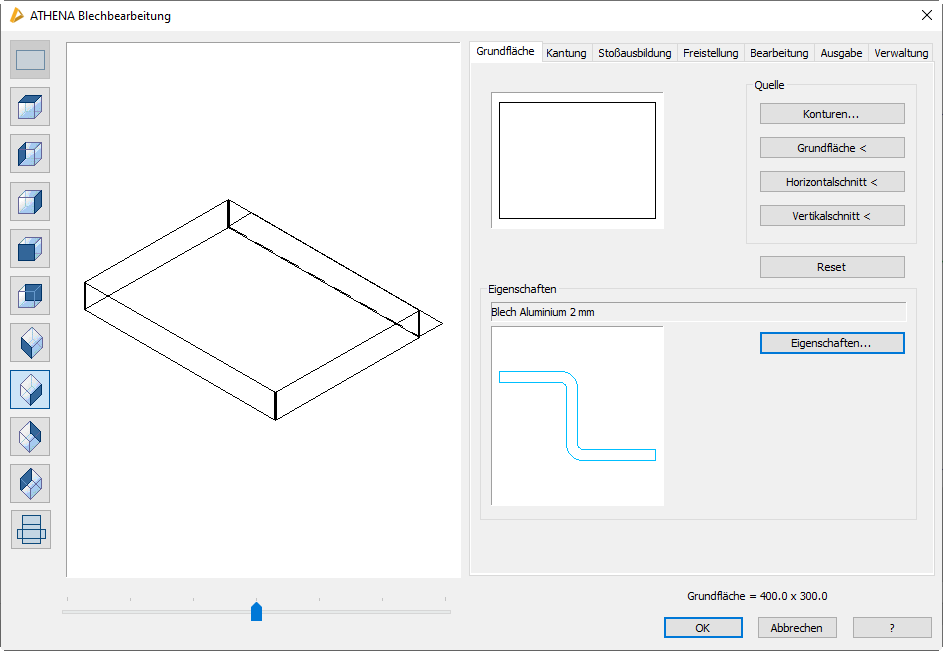

Im Dialogfeld finden Sie auf der linken Seite den Darstellungsbereich mit der dynamischen Vorschau. Auf der rechten Seite sehen Sie den Bedienbereich mit den Registerkarten Grundfläche, Kantung, Stoßausbildung, Freistellung, Bearbeitung, Ausgabe und Verwaltung.

Der Darstellungsbereich zeigt eine schematische Vorschau auf das gegenwärtig beschriebene Blech oder Teile davon an. Die Vorschau dient der einfachen visuellen Kontrolle sowie der Auswahl von Elementen für die weitere Bearbeitung.

Mit den Schaltflächen auf der linken Seite können Sie zwischen verschiedenen fest definierten Ansichten auf das Blechmodell umschalten. Neben den normalen und isometrischen Ansichten ist die Vorschau auf die schematische Abwicklung jederzeit möglich.

Zeigt das gesamte Blech aus der Sicht von hinten. Teile des Blechs können verdeckt sein.

Zeigt das gesamte Blech aus der isometrischen Sicht aus Südwest. Teile des Blechs können verdeckt sein.

Zeigt das gesamte Blech aus der isometrischen Sicht aus Südost. Teile des Blechs können verdeckt sein.

Zeigt das gesamte Blech aus der isometrischen Sicht aus Nordost. Teile des Blechs können verdeckt sein.

Zeigt das gesamte Blech aus der isometrischen Sicht aus Nordwest. Teile des Blechs können verdeckt sein.

Zeigt das gesamte Blech in der abgewickelten Darstellung.

Zusätzlich zu der aktuell eingestellten Ansicht lässt sich diese in einem Bereich von beidseitig 45° schwenken. Die Schrittweite des Schiebereglers beträgt auf der Skala 1°. Den aktivierten Schieberegler können Sie auch mit dem Mausrad bedienen.
Ausgenommen von dieser Funktion sind die Ansichten Grundfläche, Draufsicht und Abwicklung.

Per Mausklick in die Voransicht bieten sich weitere Möglichkeiten der Ansichtsänderung. An Stelle des Mauszeigers wird ein kleines Fadenkreuz angezeigt. Es werden ähnliche Zoomfunktionen wie in einer Zeichnung zur Verfügung gestellt.

Um Elemente besser betrachten zu können lässt sich der Abstand auf das Blech ändern. Dies geschieht mit Hilfe einer Vorwärts- oder Rückwärtsbewegung des Mausrades. Dabei wird an der Stelle die Entfernung geändert an welcher der Mauszeiger sich befindet.

Um den Anzeigebereich in eine optimale Position zu bringen lässt sich dieser mit Hilfe der dritten Maustaste (meist das Mausrad) verschieben. Bewegen Sie dazu den Mauszeiger über den Anzeigebereich und ziehen diesen mit gedrückter dritter Maustaste.

Um eine schnelle Ansicht des gesamten Blech zu erlangen kann die Ansicht auf die Grenzen des Blech gebracht werden. Klicken Sie dazu mit der rechten Maustaste und wählen Sie im Kontextmenü Zoom Alles.

Abhängig von dem aktuellen Register werden unterschiedliche Elemente farbig hervorgehoben. Zu diesen Elementen gehören Kantungen, Flächen, Bearbeitungen, Stöße und Knoten sowie aktive Auswahlen. Änderungen der Farbzuordnung können im Dialogfeld Optionen Anzeige vorgenommen werden. Im Kapitel Anzeige finden Sie weitere Informationen dazu.
Der Standard wird wie folgt beschrieben.

Aktive Kantungen, Flächen oder Bearbeitungen werden rot dargestellt. Nicht ausgewählte Elemente werden grün dargestellt. Nicht betrachtete Elemente werden weiß dargestellt.

Das Blechmodell wird schwarz (weiß) dargestellt.

Kanten der Grundfläche werden blau dargestellt.

Grün sind Kantungen eines Modells.

Neben der Voransicht des Bleches dient der Ansichtsbereich auch der Auswahl von Elementen. Die Möglichkeiten der Auswahl hängen dabei von der aktiven Registerkarte ab. Sie bestimmen ein Element entweder durch Klicken mit der linken Maustaste (Registerkarte Kantung) oder durch Blättern mit Pfeiltasten (Registerkarte Bearbeitung, Registerkarte Stoßausbildung und Registerkarte Freistellung). Zur Kontrolle dienen die farblichen Hervorhebungen aktiver Elemente.

Jede Registerkarte erlaubt in ihrem Modus die Auswahl bestimmter Elemente oder auch eigene Ansichten.

Dieses Kapitel erläutert den Bearbeitungsbereich des Programms. Mittels Registerkarten können Sie die einzelnen Funktionsbereiche aktivieren. Die Anordnung der Registerkarten ist in sinnvoller Reihenfolge der Abarbeitung gewählt aber nicht zwingend vorgeschrieben.

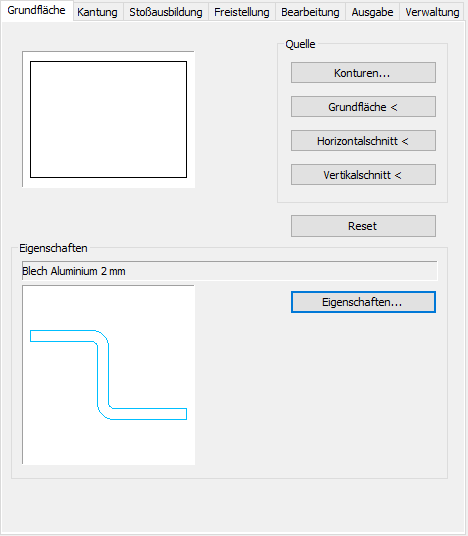

Hier definieren Sie die Eigenschaften der Grundfläche des Bleches. Die Grundfläche ist die Blechfläche von der alle Kantungen ausgehen.
Die Abmaße der Grundfläche werden rechts unten angezeigt. Bei nicht-rechteckigen Flächen werden die Maße des umschließenden Rechtecks angegeben.

Öffnet das Dialogfeld Kontur, wo Sie die Kontur der Grundfläche definieren können. Weitere Informationen dazu finden Sie im Abschnitt Kontur .

Importiert eine Grundfläche aus der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt die Eingabeaufforderung:

Importiert einen horizontalen Blechquerschnitt aus der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt die Eingabeaufforderung

Importiert einen vertikalen Blechquerschnitt aus der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt die Eingabeaufforderung

Setzt das Dialogfeld Blechquerschnitt auf Grundeinstellungen zurück. Alle Kantungen werden entfernt und eine Rechteckkontur mit den Abmaßen 400x300 wird als Grundfläche eingestellt.

Öffnet das Dialogfeld Blechquerschnitt, wo Sie dessen Einstellungen festlegen können. Weitere Informationen dazu finden Sie im Kapitel Blechquerschnitt .

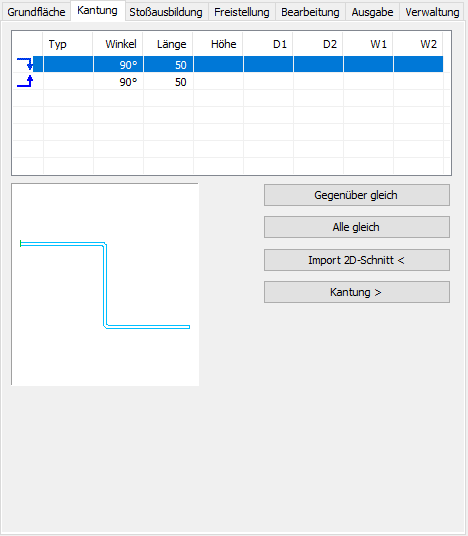

Hier können Sie an einer gewählten Kante der Grundfläche eine oder mehrere Kantungen hinzufügen sowie deren Parameter ändern.

In der Kantungstabelle erzeugen und bearbeiten Sie je eine Kantreihe für eine ausgewählte Grundflächenkante. Die Auswahl einer Kante der Grundfläche geschieht über den Darstellungsbereich mittels Mausauswahl, wie unter Auswahl von Elementen beschrieben.

Die aktuell aktive Kante wird farbig hervorgehoben. Kantungen können nur an geradlinigen Blechflächen angebracht werden. Bogenförmige Außenkanten sind nicht wählbar.

Das Erstellen, Editieren und Entfernen von Kantungen erfolgt direkt in der Tabelle mittels Kontextmenü. Die Funktionen des Kontextmenüs werden weiter unten in diesem Abschnitt beschrieben.

Definiert die Ausrichtung der Kantung. Ein Pfeilsymbol gibt an ob das Blech nach oben oder nach unten gekantet wird. Ein Doppelklick auf das Symbol kehrt die Kantungsrichtung um.

Zeigt ein Symbol für den Kantungstyp. Folgende Kantungstypen sind möglich:
Standardkantung (ohne Symbol), Quetschbug, Rollbug und Rollbug mit Falz.

Definiert den Winkel der Kantung.

Definiert die Länge der Kantung.

Definiert die Höhe der Kantung. Diese Spalte wird nur bei den Typen Rollbug und Rollbug mit Falz benötigt.

Verkürzt die erste seitliche Blechkante um den eingegebenen Abstand.

Ändert den Winkel der ersten seitlichen Blechkante.

Verkürzt die zweite seitliche Blechkante um den eingegebenen Abstand.

Ändert den Winkel der zweiten seitlichen Blechkante.

Durch Rechts-klicken der Kantungstabelle öffnen Sie das Kontextmenü. Folgende Funktionen sind verfügbar.

Ergänzt die Liste um eine Kante.

Ergänzt die Liste um eine Kante oberhalb der markierten Kante.

Ergänzt die Liste um eine Kante unterhalb der markierten Kante.

Ändert die Ausrichtung der Kantung. Wählen Sie den entsprechenden Pfeil um die Richtung der Umkantung zu ändern.

Ergänzt die Liste um einen Abschlussfalz.

Ändert die Art des Abschlussfalz. Wählen Sie dazu das Symbol des jeweiligen Falztyps aus.

Entfernt den markierten Abschlussfalz aus der Liste.

Entfernt die markierte Kante aus der Liste.

Löscht die gesamte Kantungsliste.

Holte eine gespeicherte Kantungsliste (Folge von Kantungen). Dazu wird das Dialogfeld Objekte wählen geöffnet. Weitere Informationen dazu finden Sie im Kapitel Wählen von Objekten .

Speichert die aktuelle Kantungsliste ab. Dazu wird das Dialogfeld Speichern geöffnet. Weitere Informationen dazu finden Sie im Kapitel Speichern von Objekten .

Unterhalb der Kanttabelle sehen Sie eine grafische Vorschau der aktuellen Kantungsliste.

Setzt parallel liegenden Grundflächenkanten mit der aktuellen Kantliste gleich.

Setzt alle Kanten der Grundfläche mit der aktuellen Liste gleich. Voraussetzung ist eine vorherrschende Kantbarkeit. Diese ist beispielsweise bei bogenförmigen Seiten nicht gegeben.

Importiert einen ATHENA-Blechquerschnitt aus der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt die Eingabeaufforderung:

Fügt die aktuelle Kantung als Schnitt (wie in der Voransicht dargestellt) in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt die Eingabeaufforderung:

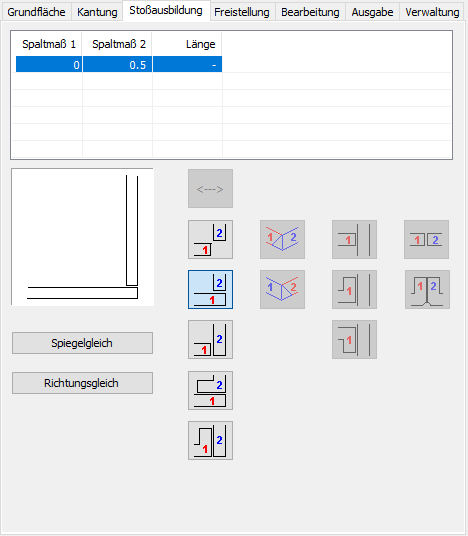

Blechkanten können auf verschiedene Arten aufeinanderstoßen. Die unterschiedlichen Stoßsituationen können jeweils verschieden ausgeführt werden.

Benutzen Sie zur Auswahl des gewünschten Knotens die Auswahlbuttons. Der aktive Knoten wird farbig hervorgehoben. Blättern Sie vorwärts oder rückwärts, bis Sie den gewünschten Knoten erreichen.

Die Tabelle zeigt verschiedene Stoßmaße des markierten Knotens.

Abhängig von der Stoßsituation stehen unterhalb der Tabelle Schaltflächen zur Verfügung um die Stoßart festzulegen. Auf den Schaltflächen sind die Blechkanten mit farbigen Zahlen markiert. Die Farben stimmen jeweils mit den farbigen Pfeilen in der dynamischen Vorschau überein. Im Gegenuhrzeigersinn wird die "ankommende" Seite rot und die "gehende" Seite blau gekennzeichnet.

Neben den Schaltflächen wird eine Vorschau der gewählten Stoßsituation angezeigt.

Bestimmt den Spalt der ankommenden Blechkante (gekennzeichnet mit roter 1).

Bestimmt den Spalt der gehenden Blechkante (gekennzeichnet mit blauer 2)

Bestimmt die Länge der seitlichen Umkantung. Diese Spalte ist nicht bei allen Stoßarten erforderlich.

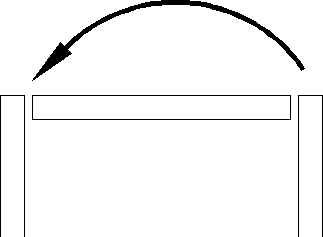

Spiegelgleich
Kopiert die aktuelle Stoßsituation spiegelgleich auf den nächsten Knoten im Gegenuhrzeigersinn.

Richtungsgleich
Kopiert die aktuelle Stoßsituation richtungsgleich auf den nächsten Knoten im Gegenuhrzeigersinn.

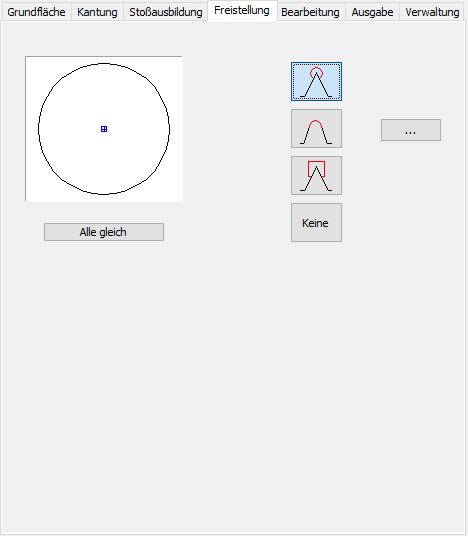

Wenn mehrere Flächen zusammenlaufen können freistellende Bearbeitungen notwendig sein um Blechverformungen zu vermeiden.
Hier können Sie gegebene Werkzeugformen über ihre Parameter beschreiben und einzelnen Flächenknoten zuweisen.

Benutzen Sie zur Auswahl des gewünschten Flächenknotens die Auswahlbuttons. Der aktive Flächenknoten wird farbig hervorgehoben. Blättern Sie vorwärts oder rückwärts durch die Flächenknoten, bis Sie den gewünschten erreichen.

Erzeugt keine Freistellung am aktiven Flächenknoten.

Öffnet das Dialogfeld Kontur, wo Sie die Kontur der Freistellung definieren können. Weitere Informationen dazu finden Sie im Abschnitt Kontur .

Wendet die Einstellung des aktuellen Flächenknotens auf alle anderen Flächenknoten an.

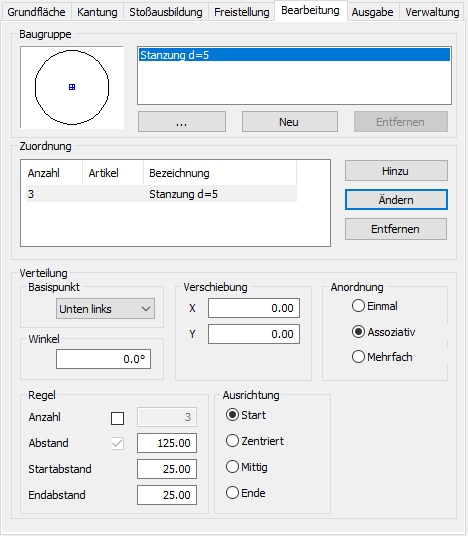

Hier können Sie Baugruppen (= eine oder mehrere Bearbeitungen) definieren oder wählen und den Flächen des Blechs einzeln oder über Verteilungsregeln zuweisen.

Benutzen Sie zur Auswahl der gewünschten Blechfläche die Auswahlbuttons. Die aktive Fläche wird farbig hervorgehoben. Blättern Sie vorwärts oder rückwärts, bis Sie die entsprechende Fläche erreichen.

Die Liste zeigt die verfügbaren Bearbeitungsbaugruppen an. Die markierte Baugruppe wird in der Vorschau neben der Liste angezeigt. Beim ersten Start wird hier eine kreisförmige Bearbeitung initialisiert.

Öffnet das Dialogfeld Bearbeitungs-Manager, wo Sie die markierte Bearbeitungsbaugruppe ändern können Sie können entweder die Eigenschaften der vorhandenen Bearbeitung ändern oder eine andere wählen um diese zu ersetzen. Weitere Informationen dazu finden Sie im Kapitel Bearbeitung bearbeiten .

Erstellt eine neue Bearbeitungsbaugruppe. Die Eigenschaften der zuvor markierte Baugruppe werden dabei übernommen.

Löscht die markierte Bearbeitungsbaugruppe aus der Liste. Sie können nur unreferenzierte Bearbeitungen entfernen.

In der Zuordnungsliste werden die Bearbeitungsbaugruppen angezeigt, die der aktuellen Fläche zugeordnet sind. Die Anzahl der Bearbeitungen ergibt sich aus der Verteilung. Sie können die Bearbeitungen in der Liste selektieren um deren Abstände oder Verteilungsregel zu ändern. Wenn Sie eine Bearbeitung mit der rechten Maustaste anklicken erscheint ein Kontextmenü mit folgenden Optionen:

Entfernt die selektierte Bearbeitung aus der Liste.

Entfernt alle Bearbeitungen aus der Liste.

Übernimmt die Bearbeitungsbaugruppe aus der Baugruppenliste in die Zuordnungsliste. Je nach gewählter Verteilung (Einfach, Assoziativ oder Mehrfach) wird die Bearbeitung auf der aktuellen Blechfläche platziert.

Wendet die gewählte Verteilung auf die in der Zuordnungsliste markierte Bearbeitung an.

Entfernen
Entfernt die selektierte Bearbeitung aus der Zuordnungsliste. Diese Funktion ist identisch mit der Funktion Bearbeitung entfernen im Kontextmenü.

Definiert den Bezugspunkt der Bearbeitung auf der gewählten Blechfläche, z.B. Oben rechts.

Verschiebt den Basispunkt der Bearbeitung. Geben Sie die X- und Y-Koordinaten in die entsprechenden Eingabefelder ein. Da eine Bearbeitung auch mehrfach geradlinig angewendet werden kann, wird in der Vorschau eine Linie angezeigt. Die Koordinaten beziehen sich auf den Basispunkt, den Sie aus der Liste wählen können.

Bestimmt den Winkel der Bearbeitung. Die Rotation erfolgt im Gegenuhrzeigersinn.

Ordnet Bearbeitungen einmalig im definierten Basispunkt auf der aktuellen Fläche an.

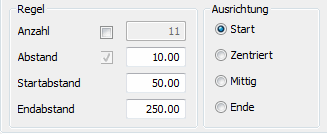

Ordnet Bearbeitungen regelmäßig, entsprechend der definierten Verteilung, auf einer geraden Bearbeitungslinie der aktuellen Fläche an. Bei assoziativer Anordnung ändert sich der Dialogfeldbereich so, dass Sie die Regeln für die assoziative Anordnung definieren können.

Ordnet Bearbeitungen unregelmäßig, entsprechend der definierten Abstände, auf einer geraden Bearbeitungslinie der aktuellen Fläche an. Bei mehrfacher Anordnung ändert sich der Dialogfeldbereich so, dass Sie die mehrfache Anordnung definieren können.

Definiert die Anzahl der Bearbeitungen.

Definiert den Abstand zwischen den Bearbeitungen.

Definiert den Abstand der Bearbeitung vom Anfang der Blechfläche.

Definiert den Abstand der Bearbeitung vom Ende der Blechfläche.

Setzt den Startpunkt der Bearbeitungsreihe unter Berücksichtigung des Startabstands an den Anfang der Blechfläche.

Zentriert eine ungerade Anzahl von Bearbeitungen in der Fläche. Die enthaltene Automatik verhindert die Angabe einer geraden Anzahl von Bearbeitungen.

Positioniert eine gerade Anzahl von Bearbeitungen mittig in der Fläche. Die enthaltene Automatik verhindert die Angabe einer ungeraden Anzahl von Bearbeitungen.

Setzt den Startpunkt der Bearbeitungsreihe unter Berücksichtigung des Startabstands an das Ende der Blechfläche.

Mehrfache Anordnungen

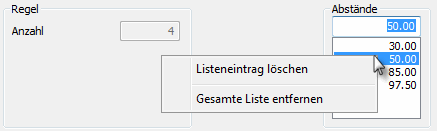

Definiert die Abstände der Bearbeitungen. Geben Sie jeweils die Abstände der Bearbeitungen in das Eingabefeld ein und bestätigen Sie diese um sie in die Liste zu übernehmen. Mit Rechtsklick erscheint ein Kontextmenü mit weiteren Funktionen.

Entfernt den selektierten Eintrag aus der Liste.

Entfernt alle Einträge aus der Liste.

Die Anzahl der Bearbeitungen wird im Dialogfeldbereich Regel angezeigt.

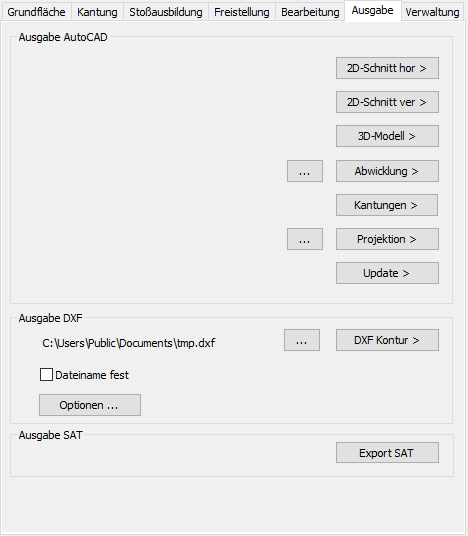

Fügt einen horizontalen Blechquerschnitt in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Fügt einen vertikalen Blechquerschnitt in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Fügt ein 3D-Modell in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Fügt eine Abwicklung in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Öffnet das Dialogfeld Abwicklung. Hier können Sie die Bemaßungs- und Beschriftungseigenschaften konfigurieren. Weitere Informationen finden Sie im Abschnitt Bemaßungs- und Beschriftungseinstellungen der Abwicklung .

Fügt nacheinander die Grundfläche sowie die Kantungsschnitte jeder Seite in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.
Das Einfügen der einzelnen Kantungsschnitte ist empfehlenswert bei nicht rechteckigen Grundflächen, da es keinen Horizontal- bzw. Vertikalschnitt gibt.

Fügt die Projektion der aktuellen Vorschau in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Öffnet das Dialogfeld Projektion. Hier können Sie die Kanteneinstellungen der 2D-Projektion konfigurieren. Weitere Informationen finden Sie im Abschnitt Einstellungen für Projektionen .

Eingabeaufforderung für oben aufgeführte Einfügebefehle:

Update
Aktualisiert ein in der aktuellen Zeichnung vorhandenes Blechobjekt. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint folgende Eingabeaufforderung:

Erzeugt eine DXF-Datei mit den aktuellen DXF-Einstellungen.

Definiert den Speicherort der DXF-Datei. Als Dateiname wird der Name des Blechs verwendet. Wenn Sie die Option Dateiname fest aktivieren, können Sie hier auch einen Dateinamen angeben.

Aktiviert oder deaktiviert die Vergabe eines festen Dateinamens. Wird die Option aktiviert, entspricht die Pfadangabe einer fest definierten, hinterlegten Adresse.

Öffnet das Dialogfeld Ausgabe DXF, wo Sie die Einstellungen der DXF-Kontur ändern können.

Schreibt eine SAT-Datei, welche die 3D-Geometrie die 3D-Geometrie des Bleches enthält. Der Dateiname muss angegeben werden.

Eine ausführliche Beschreibung der Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .

Schließt das Dialogfeld und speichert das aktuelle Blech für die Dauer der Zeichnungssitzung.

Beendet das Dialogfeld ohne die Änderungen zu speichern.
