Bemaßungs- und Beschriftungseinstellungen der Abwicklung
Hier definieren Sie, ob und in welcher Form die Blechabwicklung bemaßt und beschriftet wird.
 | Diese Einstellungen werden nicht global sondern für jedes Blech separat gespeichert. |

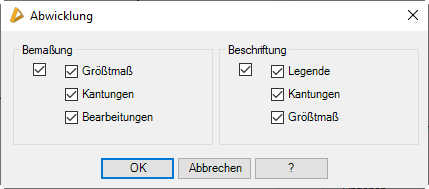

Dialogfeld Abwicklung
db_ath_easy_sheet_bem_settings
Dialogfeldbereich Bemaßung
Der Hauptschalter schaltet alle Bemaßungsoptionen mit einem Mausklick ein oder aus.
Größtmaß
Bemaßt das umschließende Rechteck der Blechabwicklung.
Kantungen
Bemaßt die Abstände der Biegelinien zum Rand und zueinander.
Bearbeitungen
Bemaßt die Abstände der Bearbeitungen zum Rand und zueinander.
| Bearbeitungen auf der Grundfläche werden nicht zum Rand bemaßt! |
Dialogfeldbereich Beschriftung
Der Hauptschalter schaltet alle Beschriftungsoptionen mit einem Mausklick ein oder aus.
Legende
Fügt die Legende links unterhalb des Bleches ein. Hier stehen Informationen zum Material des Blechs, der verwendeten Kanttabelle und den Biegelinien.
Kantungen
Beschriftet den Winkel der Kantung an den Biegelinien.
| Die Kantwinkel werden mit kleiner Textgröße beschriftet, um eine übersichtliche Darstellung zu gewährleisten. |
Größtmaß
Fügt die Abmaße des umschließenden Rechteckes sowie das Gewicht und die Fläche des abgewickelten Bleches im Schwerpunkt der Abwicklung ein.
