Teilt eine Fläche mit einem rechteckigen Raster auf, beispielsweise um einen Verlegeplan zu erstellen. Die Rasteraufteilung wird in der definierten Fläche eingefügt, optional mit Beschriftung und Bemaßung.

Zusätzlich kann eine Liste sowie die Konturen, auch vollständig bemaßt und positioniert, in die Zeichnung eingefügt werden.

Wenn Sie den Befehl starten folgt:

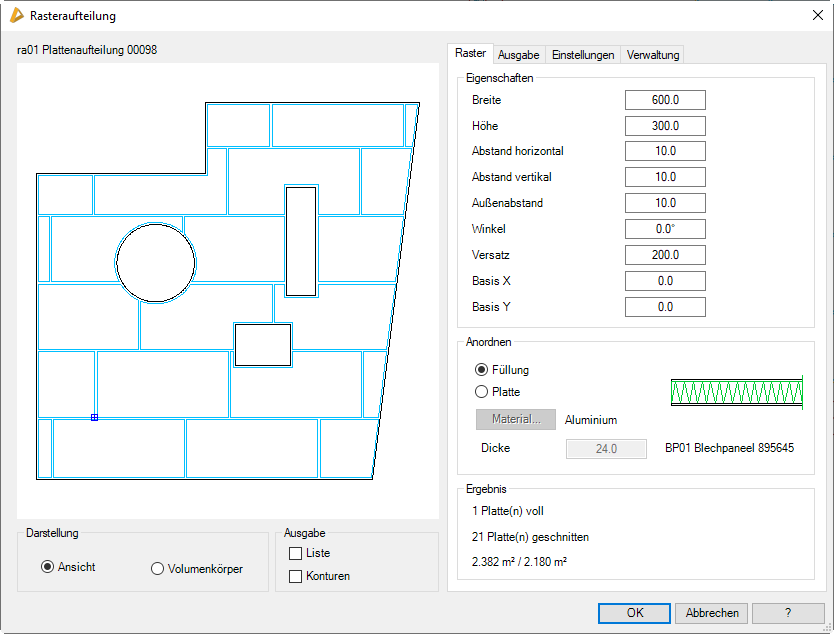

Sobald Sie die Eingabeaufforderung beendet haben, wird das Dialogfeld Rasteraufteilung geöffnet, wo Sie die Einstellungen der Rasteraufteilung vornehmen können.

Das Dialogfeld enthält auf der linken Seite eine Vorschau auf die Rasteraufteilung. Die Vorschau dient der visuellen Kontrolle. Durch Klicken in die Vorschau mit dem Mausrad werden zusätzliche Funktionen aktiviert. Weitere Informationen dazu finden Sie im Abschnitt Objektvorschau .
Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit den Registerkarten:

Stellt die Platten der Rasteraufteilung als zweidimensionale Ansicht dar.

Stellt die Platten der Rasteraufteilung als 3D-Volumenkörper dar.

Aktiviert oder deaktiviert die Listenausgabe.

Aktiviert oder deaktiviert die Konturenausgabe.

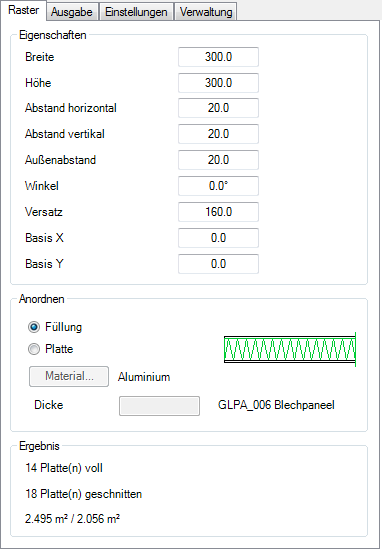

Definiert die Breite einer Platte.

Definiert die Höhe einer Platte.

Definiert den Abstand zwischen den horizontalen Platten.

Definiert den Abstand zwischen den vertikalen Platten.

Definiert den Abstand zwischen den Platten und der gewählten Kontur.

Definiert den Winkel der Plattenausrichtung.

Definiert den Versatz zwischen den Platten.

Verschiebt den Basispunkt der ersten Platte in X-Richtung.

Verschiebt den Basispunkt der ersten Platte in Y-Richtung.

Definiert eine gespeicherte Füllung (z.B. ein Paneel) für die Platten der Rasteraufteilung. Wenn Sie diese Option aktivieren wird das Dialogfeld Wählen von Objekten angezeigt, wo Sie eine Füllung wählen können.

Definiert die Platten für die Rasteraufteilung durch ein Material und eine Dicke.

Öffnet das Dialogfeld Materialauswahl, wo Sie ein Material auswählen können. Weitere Hinweise zu Materialien finden Sie in den Kapiteln Material und Materialauswahl .

Definiert die Plattendicke. Das Eingabefeld ist nur verfügbar, wenn Sie die Option Platte verwenden.

Zeigt an wie viele vollständige und geschnittene Platten für die gewählte Kontur benötigt werden. Des weiteren wird die Fläche der gewählten Kontur sowie die Gesamtfläche aller Platten angezeigt.

Gibt die Überschrift für die Rasteraufteilung aus.
Die Überschrift kann unter der Registerkarte Einstellungen konfiguriert werden.

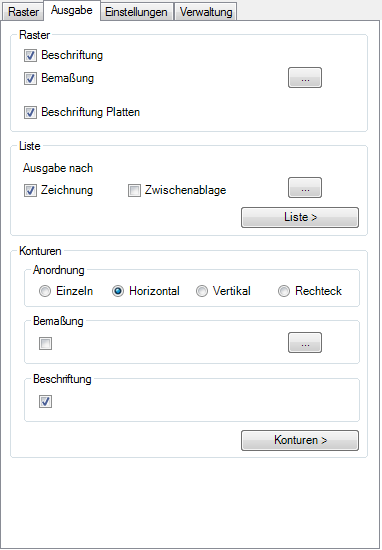

Bemaßt die Rasteraufteilung.

Öffnet das Dialogfeld Bemaßungsoptionen, wo Sie die Art der Bemaßung festlegen können. Informationen dazu siehe "Dialogfeld Bemaßungsoptionen".

Beschriftet die Platten der Rasteraufteilung.
Sie können die Plattenbeschriftung unter der Registerkarte Einstellungen konfigurieren.

Erstellt eine Liste, die in die Zeichnung eingefügt wird. Alternativ kann auch eine vorhandene Liste aktualisiert werden. Zum Einfügen der Liste folgt eine Eingabeaufforderung.

Kopiert die Liste in die Zwischenablage. Dieser Schalter ist standardmäßig deaktiviert.

Öffnet das Dialogfeld Einstellungen Tabelle, wo Sie die Liste konfigurieren können. Weitere Informationen dazu finden Sie im Abschnitt Tabelle .

Fügt die Liste in die Zeichnung ein. Das Dialogfeld wird geschlossen und es folgt:

Ordnet die Platten bei der Ausgabe einzeln an. Sie müssen für jede Platte den Einfügepunkt angeben.

Ordnet die Platten bei der Ausgabe horizontal an. Sie müssen nur einen Einfügepunkt angeben. Basispunkt der Einfügung ist die linke untere Ecke der ersten Platte, alle weiteren Platten werden rechts daneben horizontal angeordnet.

Ordnet die Platten bei der Ausgabe vertikal an. Sie müssen nur einen Einfügepunkt angeben. Basispunkt der Einfügung ist die linke untere Ecke der ersten Platte, alle weiteren Platten werden vertikal darunter angeordnet.

Ordnet die Platten bei der Ausgabe rechteckig an. Sie müssen nur einen Einfügepunkt angeben. Basispunkt der Einfügung ist die linke untere Ecke der ersten Platte, alle Weiteren werden nach rechts unten rechteckig angeordnet.

Aktiviert die Bemaßung der einzelnen Konturen.

Öffnet das Dialogfeld Bemaßungsoptionen, wo Sie festlegen können wie die Konturen bemaßt werden sollen. Informationen dazu siehe "Dialogfeld Bemaßungsoptionen".

Beschriftet die einzelnen Konturen.
Sie können die Konturenbeschriftung unter der Registerkarte Einstellungen konfigurieren.

Fügt die Konturen entsprechend der getätigten Einstellungen in die Zeichnung ein. Das Dialogfeld wird geschlossen und es folgt:

Diese Eingabeaufforderung wird solange wiederholt, bis Sie alle Konturen in der Zeichnung platziert haben.

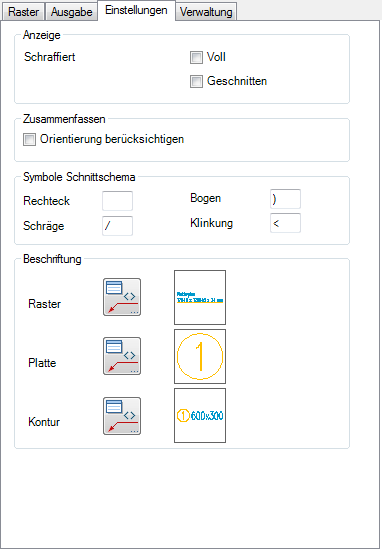

Schraffiert

Füllt alle vollen Platten mit einem Schraffurmuster.

Füllt alle Platten, die zugeschnitten werden mit einem Schraffurmuster.

Verwendet verschiedene Positionsnummern für gleiche Teile, wenn diese unterschiedlich ausgerichtet sind.

Definiert das Kennzeichen für rechteckige Platten.

Definiert das Kennzeichen für Platten mit Bögen.

Definiert das Kennzeichen für schräg geschnittene Platten.

Definiert das Kennzeichen für Platten mit Klinkung.

Der Schalter aktiviert oder deaktiviert die Beschriftung der Ausgabe.

Öffnet das Dialogfeld Beschriftung, wo Sie die Einstellungen für die Positionsbeschriftung ändern können. Weitere Informationen dazu finden Sie im Kapitel Beschriftung .

Die aktuellen Einstellungen für Bemaßungsstil, Texthöhe und Layer werden zur Information angezeigt und können geändert werden, indem Sie die Schaltfläche Format anklicken.

Öffnet das Dialogfeld Führung, wo Sie die Beschriftungssymbole formatieren können. Weitere Informationen finden Sie im Kapitel Führung Abschnitt Symbol/Rahmen .

Legt fest, dass auch vollständige Platten in der Tabellenausgabe aufgeführt werden.

Erstellt eine Liste, die in die Zeichnung eingefügt wird. Alternativ kann auch eine vorhandene Liste aktualisiert werden. Zum Einfügen der Liste folgt eine Eingabeaufforderung.

Kopiert die Liste in die Zwischenablage. Dieser Schalter ist standardmäßig deaktiviert.

Öffnet das Dialogfeld Einstellungen Tabelle, wo Sie die Liste konfigurieren können. Weitere Informationen dazu finden Sie im Abschnitt Tabelle .

Definiert das Kennzeichen für rechteckige Platten.

Definiert das Kennzeichen für schräg geschnittene Platten.

Definiert das Kennzeichen für Platten mit Bögen.

Definiert das Kennzeichen für Platten mit Klinkung.

Definiert die Texthöhe der Liste. Als Vorgabe wird die aktuelle Maßzahlhöhe verwendet.

Stellt die Vorgabetexthöhe der Liste wieder her.

Gibt auch vollständige Platten als Kontur aus.

Schraffiert die Konturen bei der Ausgabe. Für die Schraffur werden die Schraffureinstellungen des Objektes verwendet.

Bemaßt die Konturen bei der Ausgabe. Für die Maße werden die aktuellen Bemaßungseinstellungen verwendet.
Die Schaltfläche öffnet das Dialogfeld Bemaßungsoptionen. Informationen dazu siehe "Dialogfeld Bemaßungsoptionen".

Raster

Platte

Kontur

Öffnet jeweils das Dialogfeld Beschriftung wo Sie die Beschriftungsoptionen für die einzelnen Komponenten beeinflussen können.
Weitere Informationen dazu finden Sie im Kapitel Beschriftung .

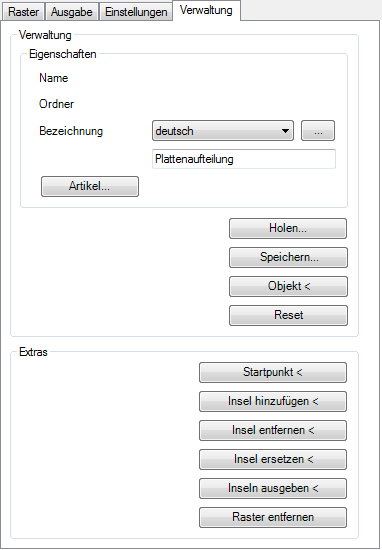

Eine ausführliche Beschreibung der allgemeinen Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .

Startpunkt <
Definiert einen neuen Startpunkt der Rasteraufteilung. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint:

Definiert einen weitere Innenkontur in der Rasteraufteilung. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint:

Entfernt eine Insel aus der Rasteraufteilung.

Tauscht die Kontur einer vorhandenen Insel gegen eine Neue aus. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Zeichnet die Inseln als neue Konturen. Das könnte nötig sein, wenn Sie die Inseln zwischenzeitlich gelöscht haben. Es folgt kein Hinweis, die Inseln werden im Hintergrund neu gezeichnet.

Entfernt das Raster aus der Zeichnung. Es erscheint noch eine Sicherheitsabfrage. Wenn Sie diese mit Ja beantworten wird das Dialogfeld geschlossen und das Raster entfernt.

Wenn Sie das Programm mit OK beenden, wird die Rasteraufteilung und gegebenenfalls die Liste sowie die Konturen in der Zeichnung erstellt.

Die Rasteraufteilung wird als Objekt in die Zeichnung eingefügt.

Um eine Listenauswertung der Platten (Listen) vorzunehmen, müssen Sie die Rasteraufteilung einem Auftrag zuordnen. Anschließend können Sie eine Liste der Platten ausgeben. Folgende Funktionen werden dazu benötigt:
