Legt Einstellungen für verschiedene Ausgabetabellen (beispielsweise Stücklisten wie Stabliste, Füllungsliste, usw.) fest. Sie können hier die Einheiten bestimmen und definieren, welche Zeilen und Spalten ausgegeben werden.

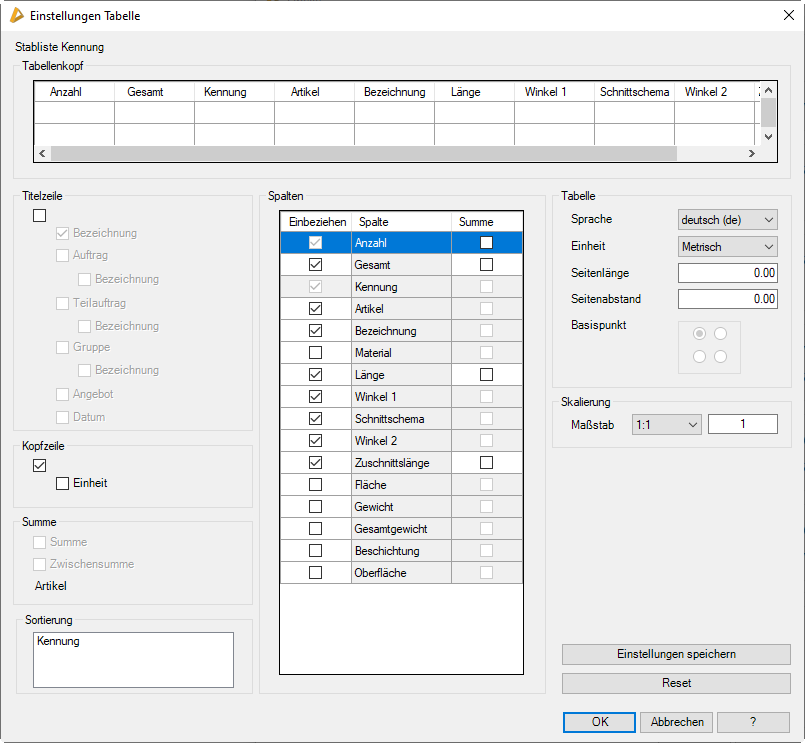

Sie können das Dialogfeld Einstellungen Tabelle aus den Optionen oder aus dem jeweiligen Programm zur Erstellung der Ausgabetabelle aufrufen.

Oben links sehen Sie den Titel der Ausgabetabelle (z.B.: Stabliste Kennung).

Vorschau auf die Kopfzeile der Tabelle. Wenn Sie Spalten ein- oder ausschalten, oder deren Reihenfolge ändern, sehen Sie hier das Ergebnis.

Schaltet die Titelzeile ein. Mit den weiteren Schaltern können Sie den Inhalt der Titelzeile festlegen.

Schreibt bei der Ausgabe die Bezeichnung in die Titelzeile der Tabelle, z.B. Stabliste Kennung.

Schreibt bei der Ausgabe den Namen sowie optional die Bezeichnung des Auftrags in die Titelzeile der Tabelle.

Schreibt bei der Ausgabe den Namen sowie optional die Bezeichnung des Teilauftrags in die Titelzeile der Tabelle.

Schreibt bei der Ausgabe den Namen sowie optional die Bezeichnung der Gruppe in die Titelzeile der Tabelle.

Schreibt bei der Ausgabe das Angebot in die Titelzeile der Tabelle.

Schreibt bei der Ausgabe das Datum in die Titelzeile der Tabelle.

Schaltet die Kopfzeile ein.

Aktiviert eine zweite Kopfzeile und zeigt in Spalten mit geometrischen und physikalischen Größen deren Einheit an.

Aktiviert die Zeile für die Summe. Im Bereich Spalten können Sie steuern welche Werte summiert werden.

Aktiviert Zeilen für Zwischensummen. Im Bereich Spalten können Sie steuern welche Werte summiert werden.

Zeigt an nach welcher Spalte der Tabelleninhalt sortiert wird. Die Sortierung ist vom Programm vorgegeben und kann nicht geändert werden.

Listet alle möglichen Spalten der Tabelle auf.

Aktivieren Sie in der Spalte Einbeziehen den jeweiligen Schalter bei der Spalte, die Sie in der Tabelle anzeigen möchten.

Aktivieren Sie in der Spalte Summe den jeweiligen Schalter, wenn Sie Summen und Zwischensummen einzelner Spalten ausgeben möchten.
Die Anzeige der Zeilen für Summen und Zwischensumme können Sie im Dialogfeldbereich Summe steuern.

Per Drag and Drop können Sie die Reihenfolge der Tabellenspalten ändern.

Stellt die Ausgabesprache der Tabelle ein.

Stellt die Einheiten der Tabelle ein.

Bestimmt die Seitenlänge für mehrseitige Tabellen. Tragen Sie hier einen Wert ein, wenn Sie die Seitenlänge begrenzen möchten. Überschreitet die Tabellenlänge die eingestellte Seitenlänge, werden mehrseitige Tabellen erstellt. Die Vorgabe 0,00 bedeutet: Tabellenlänge entspricht Seitenlänge.

Bestimmt den Seitenabstand der Tabellen. Der Seitenabstand wird nur wirksam, wenn Sie die Tabellenlänge begrenzt haben und eine mehrseitige Tabelle ausgegeben wird.

Bestimmt den Einfügemaßstab der Tabelle.
Standardmäßig werden Tabellen beim Einfügen entsprechend des aktuellen Beschriftungsmaßstabs skaliert. Wenn Sie eine Tabelle in die Zeichnung einfügen, wird der eingestellte Maßstab für folgende Tabellen für die Dauer der Zeichnungssitzung gespeichert. Eine Änderung des Beschriftungsmaßstabes hat somit keine Auswirkungen auf die Skalierung von Tabellen, die danach eingefügt werden.

Speichert die getätigten Einstellungen dauerhaft für die jeweilige Ausgabetabelle (z.B. für Stabliste Kennung).

Verwirft die getätigten Einstellungen und stellt die zuvor gespeicherten Einstellungen wieder her. Stellt den aktuellen Beschriftungsmaßstab für die Skalierung von Tabellen ein.

Übernimmt die Einstellungen und schließt das Dialogfeld.

Verwirft die Einstellungen und schließt das Dialogfeld.
