Bemaßungsoptionen
Hier können Sie die Bemaßungseinstellungen für die automatischen Bemaßungsfunktionen festlegen.
Dialogfeld Bemaßungsoptionen
db_ath_dim_obj
Hier können Sie die gewünschte Bemaßungsoption mittels Schalter aktivieren. Sie können die Bemaßungsoptionen beliebig kombinieren. Es ist jedoch möglich (in Abhängigkeit von der Kontur), dass Maße doppelt erzeugt werden.
Dialogfeldbereich Bemaßen
Größtmaß
Bemaßt die größten linearen Außenmaße des umschließenden Rechteckes der Kontur.
Kettenmaß
Erzeugt lineare Maßketten für alle Maßpunkte der Kontur.
Winkel
Bemaßt alle Winkel der Kontur, die nicht 90° sind.
Radius
Bemaßt alle Radien der Kontur.
Ausbuchtung
Bemaßt die Ausbuchtungen bei bogenförmigen Segmenten.
Zentrumspunkt
Bemaßt die Zentren bei bogenförmigen Segmenten.
Kantenlänge
Bemaßt alle Kanten der Kontur mit ausgerichteten Maßen.
Rechteck
Bemaßt auch rechteckige Konturen (ansonsten nur Modellscheiben).
Dialogfeldbereich Optional
Modellbemaßung
Verwendet spezielle Bemaßungsmethoden für Modellkonturen.
Verwendet spezielle Bemaßungsmethoden für Modellkonturen.
 | Die Konturen und Bemaßungsregeln sind in der Datei cpl_model.dex definiert, welche vom ATHENA Support anpassbar ist. Bitte kontaktieren Sie den ATHENA Support, falls Konturen nicht nach Ihren Vorstellungen bemaßt werden. |
ath_dim_obj

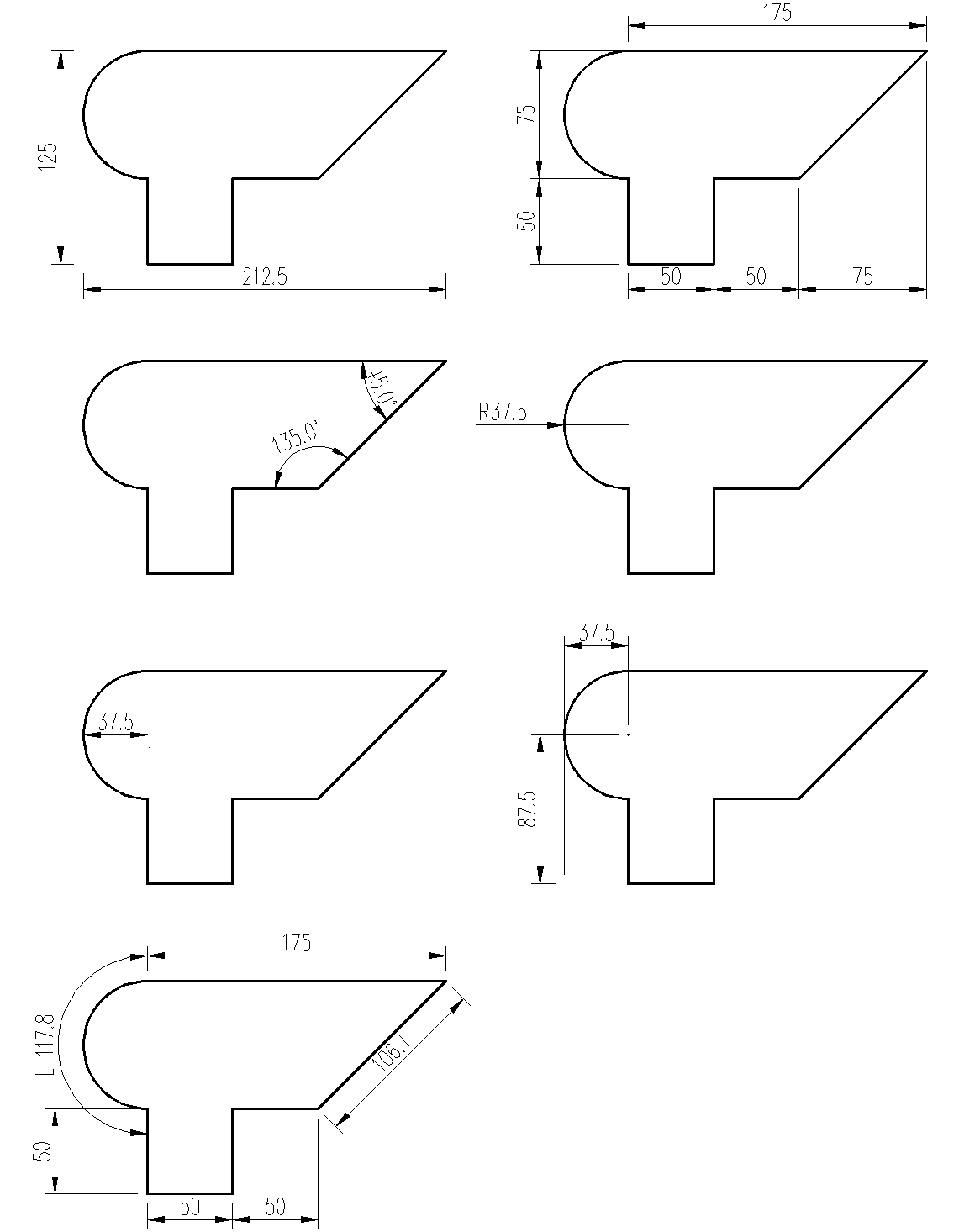

Abb. 1.9: Bemaßungsoptionen
Zuletzt geändertes Datum: 20.07.2022
