ATHENA 2022 > Befehle und Funktionen > Bemaßen und Beschriften > Beschriftungsmaßstäbe ändern
Beschriftungsmaßstäbe ändern

Multifunktionsleiste:
Register ATHENA > Gruppe Ändern > Beschriftungsmaßstäbe ändern
Menü:
ATHENA > Ändern > Beschriftungsmaßstäbe ändern
Werkzeugkasten:
ATH Ändern > Beschriftungsmaßstäbe ändern
Befehlseingabe:
ath_ldr_scales
Ändert die Beschriftungsmaßstäbe von skalierbaren Objekten. Das können sein:
• ATHENA Objekte
• AutoCAD-Objekte
– Bemaßungen
– Texte
– Blöcke
– Schraffuren
– Führung
– Multi-Führungslinie
Das Ändern der Beschriftungsmaßstäbe ist nur bei skalierbaren Objekten bzw. AutoCAD Beschriftungsobjekten möglich. Nicht skalierbare Objekte werden ignoriert.
Eingabeaufforderung
Objekte wählen:
Wählen Sie die Objekte, deren Maßstäbe Sie ändern möchten. Diese Eingabeaufforderung wird wiederholt, bis die Objektwahl durch drücken der Eingabetaste abgeschlossen wird.
Anschließend wird das Dialogfeld Beschriftungsmaßstäbe geöffnet, wo Sie die Maßstäbe der gewählten Objekte ändern können.

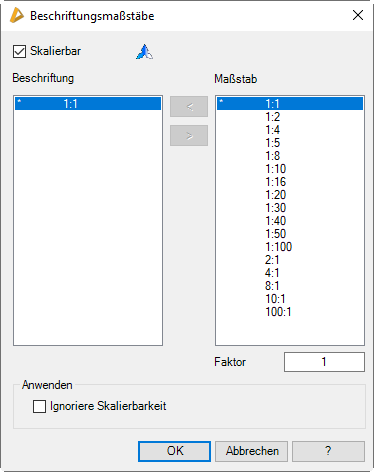

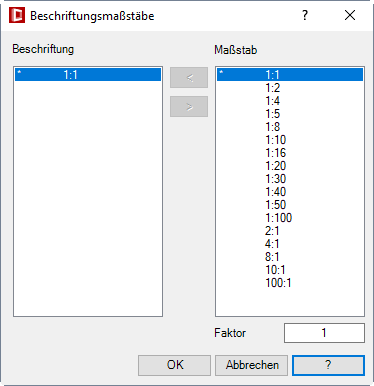

Dialogfeld Beschriftungsmaßstäbe
db_ath_leader_scales
Skalierbar
Schaltet die Skalierbarkeit ein oder aus.
Beschriftung
Listet die Maßstäbe auf, die den gewählten Objekten zugewiesen werden sollen.
[<]
Ordnet den in der Maßstabsliste selektierten Maßstab den gewählten Objekten zu.
[>]
Entfernt den in der Beschriftungsliste selektierten Maßstab von den gewählten Objekten.
Maßstab
Listet alle in der Zeichnung verfügbaren Maßstäbe auf.
Faktor
Springt in der Maßstabsliste zum Maßstab mit dem eingegebenen Faktor.
OK
Überträgt die im Dialogfeld definierten Eigenschaften auf die gewählten Beschriftungsobjekte.
Abbrechen
Schließt das Dialogfeld ohne Änderung der gewählten Objekte.
Anmerkungen
• Im Dialogfeld Beschriftungsmaßstäbe wird der aktuell eingestellte Beschriftungsmaßstab angezeigt (nicht die Maßstäbe der gewählten Führungen). Nicht angezeigte Maßstäbe (die z.B. früher zugewiesen wurden), werden entfernt!
• Weitere Informationen zur Skalierbarkeit von Objekten finden Sie auch im Kapitel Skalierbarkeit (Beschriftungsobjekte) .
Zuletzt geändertes Datum: 20.07.2022
