Schweißnahtsymbol
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Schweißsymbol |
Menü: | ATHENA > Zeichnen > Schweißsymbol | |
Werkzeugkasten: | ATH Zeichnen > Schweißsymbol | |
Befehlseingabe: | ath_swsy |
Mit diesem Programm können Sie Schweißsymbole als Beschriftung auf einer Führung erzeugen.
ATHENA erzeugt eine normgerechte Schweißnahtbeschriftung nach EN 22553.
ATHENA erzeugt eine normgerechte Schweißnahtbeschriftung nach EN 22553.

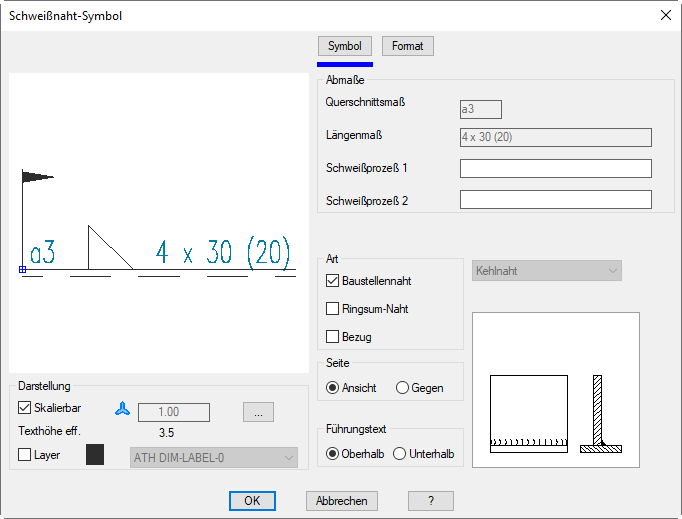

Dialogfeld Schweißnaht-Symbol
Im Dialogfeld finden Sie auf der linken Seite den Darstellungsbereich mit der Vorschau. Auf der rechten Seite sehen Sie den Bedienbereich. Mit Registerkarten können Sie die einzelnen Funktionsbereiche aktivieren.
db_ath_swsy
Darstellungsbereich
Der Darstellungsbereich zeigt eine schematische Vorschau auf das gegenwärtige Schweißnahtsymbol an.
Unter der Vorschau finden Sie Optionen zur Änderung der Darstellung. Weitere Informationen dazu finden Sie im Abschnitt Darstellungsoptionen für Beschriftungen .
Bedienbereich

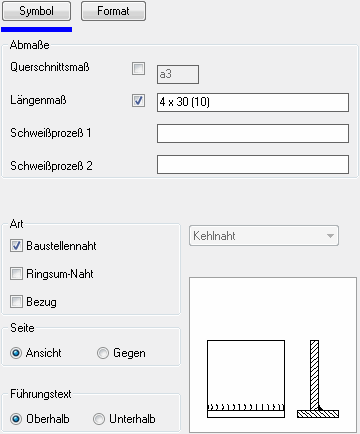

Registerschaltfläche Symbol
db_ath_swsy_symbol
Dialogfeldbereich Abmaße
Querschnittsmaß
Gibt die Nahtdicke (a oder s) oder die Schenkellänge (z) der Schweißnaht an. Lassen Sie dieses Feld offen, um Werkstücke über die gesamte Länge zu verschweißen.
Längenmaß
Gibt die Länge der Schweißnaht an.
Schweißprozess 1 und 2
Gibt die Kennzahl der Schweißprozesses an der Gabel des Symboles an.
 | Die Zuordnung der Kennzahlen zu den Prozessen sind nach ISO 4063 genormt. Sie können die Prozessangaben in der Symbolgabel durch weitere Angaben für Nahtarten und Maße ergänzen. Diese müssen durch Schrägstriche getrennt werden und sind in folgender Reihenfolge anzugeben: • Prozess (z.B. nach ISO 4063) • Bewertungsgruppe (z.B. nach ISO 5817 und ISO 10042) • Arbeitsposition (z.B. nach ISO 6947) • Zusatzwerkstoffe (z.B. nach ISO 544, ISO 2560 und ISO 3581) |
Beispiele
ath_swsy_masz

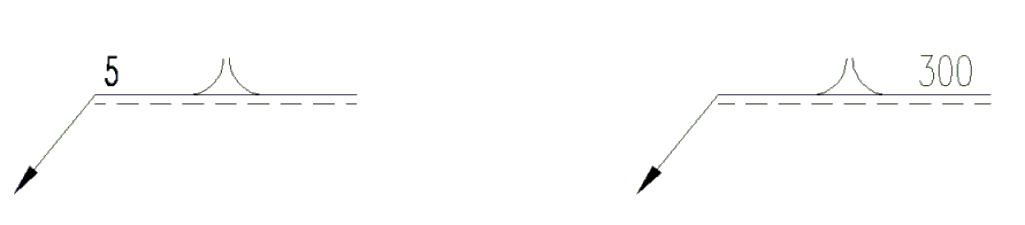

Abb. 3.19: Schweißsymbol (Querschnittsmaß und Längenmaß)
ath_swsy_prozess

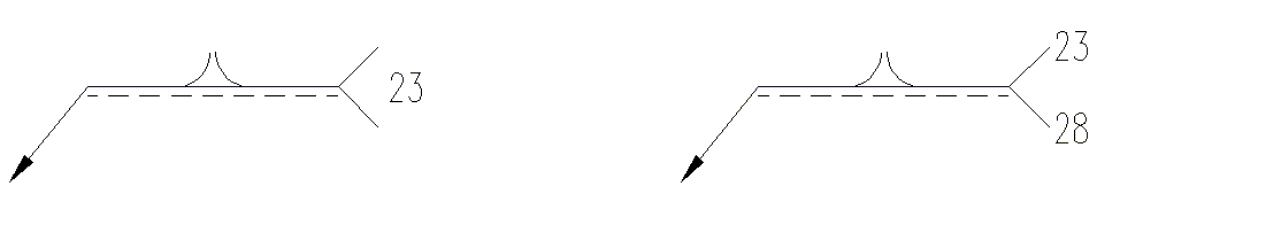

Abb. 3.20: Schweißsymbol (ein/zwei Schweißprozesse)
Dialogfeldbereich Art
Baustellennaht
Definiert eine Baustellennaht. Darunter versteht sich die Durchführung des Schweißprozesses auf der Baustelle. Dies wird mit einer Fahne gekennzeichnet.
Ringsumnaht
Definiert eine Ringsumnaht. Darunter versteht sich die Durchführung des Schweißprozesses umlaufend um ein Teil herum. Dies wird mit einem Kreis gekennzeichnet.
Bezug
Unter Bezug versteht sich der Bezug des Schweißprozesses mit einer Nummer der auf der Zeichnung in der Nähe des Schriftfeldes mittels Legende erklärt wird. Geben Sie die Nummer in die Eingabefelder Schweißprozess 1 oder Schweißprozess 2 ein. Achtung: Das funktioniert nicht, wenn Sie in beide Felder etwas eintragen.
ath_swsy_nahtart

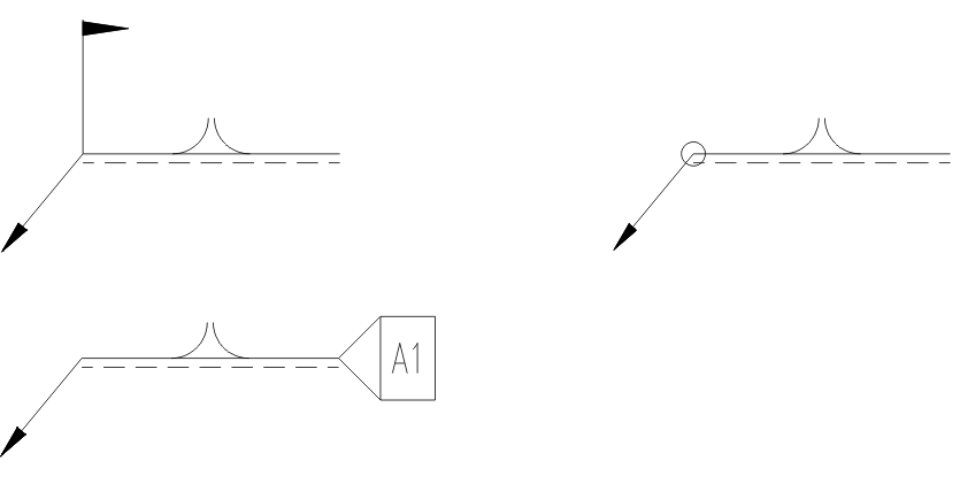

Abb. 3.21: Schweißsymbol (Baustellennaht, Ringsumnaht, Bezugsnaht)
Dialogfeldbereich Seite
Hier legen Sie fest, ob die Schweißnaht auf der Ansichtsseite oder Gegenseite angebracht werden soll.
ath_swsy_seite

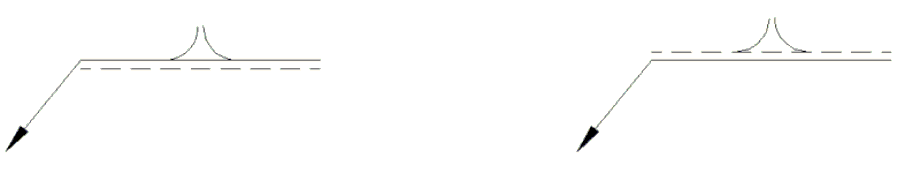

Abb. 3.22: Schweißsymbol (Ansichtsseite, Gegenseite)
Dialogfeldbereich Führungstext
Hier legen Sie fest ob der Führungstext oberhalb oder unterhalb der Führungslinie erscheinen soll.
Auswahl einer Schweißnahtart
Wenn Sie eine Schweißnaht aus der Liste wählen, wird diese als Voransicht abgebildet.
Alternativ können Sie auch die Grafik anklicken und im Dialogfeld mit der grafischen Übersicht eine Nahtart auswählen. Blättern Sie dazu mit den Buttons Vorher und Nächster zwischen den Ansichten bis Sie die gewünschte Schweißnaht gefunden haben. Klicken Sie dann das entsprechende Bild oder den Namen am linken Rand des Dialogfeldes an um die Nahtart zu markieren.
Mit OK wird die Übersicht geschlossen und die Naht in das vorherige Dialogfeld übernommen.
Alternativ können Sie auch die Grafik anklicken und im Dialogfeld mit der grafischen Übersicht eine Nahtart auswählen. Blättern Sie dazu mit den Buttons Vorher und Nächster zwischen den Ansichten bis Sie die gewünschte Schweißnaht gefunden haben. Klicken Sie dann das entsprechende Bild oder den Namen am linken Rand des Dialogfeldes an um die Nahtart zu markieren.
Mit OK wird die Übersicht geschlossen und die Naht in das vorherige Dialogfeld übernommen.

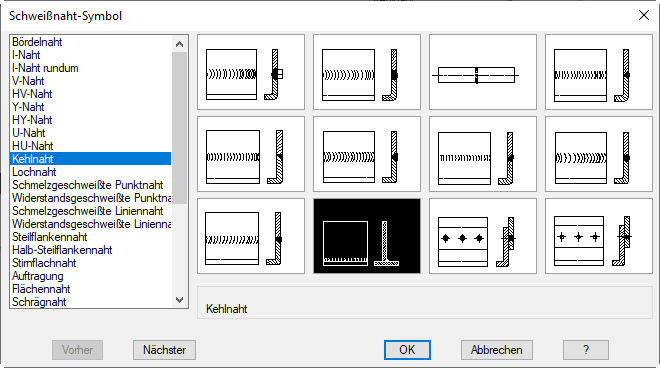

Dialogfeld Übersicht der Schweißnähte
db_ath_swsy_uebersicht
Registerschaltfläche Format
Die Funktionsbeschreibung für diesen Dialogfeldbereich finden Sie im Abschnitt Formateinstellungen für Beschriftungen .
Programmende
Wenn Sie das Dialogfeld Schweißnaht-Symbol mit OK verlassen werden die Einstellungen für die Dauer der Zeichnungssitzung gespeichert. Die Positionierung des Schweißsymbols erfolgt nach der gleichen Syntax wie im Befehl Führung beschrieben:
Eingabeaufforderung
Startpunkt der Führungslinie angeben oder [?]:
Bestimmen Sie den Startpunkt (Pfeilspitze der Führungslinie) des Schweißsymbols.
Mit der Option ? rufen Sie die Hilfe auf.
Nächsten Punkt angeben oder [Zurück/?]:
Bestimmen Sie den nächsten Punkt (Knickpunkt der Führungslinie) des Schweißsymbols. Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste um den Befehl zu beenden.
Verwenden Sie die Option Zurück um die letzte Eingabeaufforderung zu wiederholen.
Anmerkungen
Beachten Sie hierzu auch die Anmerkungen zum Befehl Führung .
