Formateinstellungen für Beschriftungen
In diesem Dialogfeldbereich legen Sie die Formateinstellungen für verschiedene Beschriftungsobjekte fest.
 | Für Führungstexte und Führungslinien werden standardmäßig die Einstellungen des aktuellen Bemaßungsstils verwendet. Hier können Sie einzelne Stileinstellungen überschreiben. |

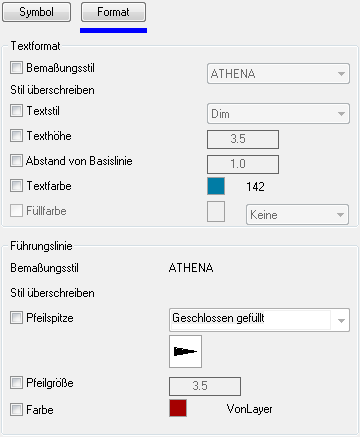

db_label_format
Dialogfeldbereich Textformat
Bemaßungsstil
Schaltet die Überschreibung des Bemaßungsstils ein. Wenn Sie diesen Schalter aktivieren, können Sie einen Bemaßungsstil aus der Liste wählen.
Textstil
Schaltet die Überschreibung des Textstils ein. Wenn Sie diesen Schalter aktivieren, können Sie einen Textstil aus der Liste wählen.
Texthöhe
Schaltet die Überschreibung der Texthöhe ein. Wenn Sie diesen Schalter aktivieren, können Sie eine neue Texthöhe im Eingabefeld festlegen.
| Die hier definierte Texthöhe wird mit dem Skalierfaktor der Bemaßung multipliziert. |
Abstand von Basislinie
Schaltet die Überschreibung des Abstands zwischen Text und Basislinie ein. Wenn Sie diesen Schalter aktivieren, können Sie einen neuen Abstand im Eingabefeld festlegen.
| Der hier definierte Abstand wird mit dem Skalierfaktor der Bemaßung multipliziert. |
Textfarbe
Schaltet die Überschreibung der Textfarbe ein. Wenn Sie diesen Schalter aktivieren, können Sie eine neue Textfarbe durch anklicken des Farbbuttons festlegen.
Füllfarbe
Schaltet die Überschreibung der Füllfarbe des Führungstextes ein. Wenn Sie diesen Schalter aktivieren, können Sie eine neue Füllfarbe durch anklicken des Farbbuttons festlegen.
Dialogfeldbereich Führungslinie
Bemaßungsstil
Zeigt den verwendeten Bemaßungsstil zur Information an.
Pfeilspitze
Schaltet die Überschreibung der Pfeilspitze ein. Wenn Sie diesen Schalter aktivieren, können Sie eine neue Pfeilspitze aus der Liste wählen.
Pfeilgröße
Schaltet die Überschreibung der Pfeilgröße ein. Wenn Sie diesen Schalter aktivieren, können Sie eine Pfeilgröße im Eingabefeld festlegen.
Farbe
Schaltet die Überschreibung der Pfeilfarbe ein. Wenn Sie diesen Schalter aktivieren, können Sie eine neue Pfeilfarbe durch anklicken des Farbbuttons festlegen.
| Für Farbänderungen wird das Dialogfeld Farbe wählen gestartet. Weitere Informationen dazu finden Sie in der AutoCAD Dokumentation. |
Zuletzt geändertes Datum: 20.07.2022
