Kantensymbol
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriftung > Kantensymbol |
Menü: | ATHENA > Zeichnen > Kantensymbol | |
Werkzeugkasten: | ATH Zeichnen > Kantensymbol | |
Befehlseingabe: | ath_edgesym |
Mit diesem Befehl können Sie Symbole erstellen um Kantenzustände von Werkstücken zu definieren. Als Grundlage für die Kantensymbole dient die Norm DIN ISO 13715.

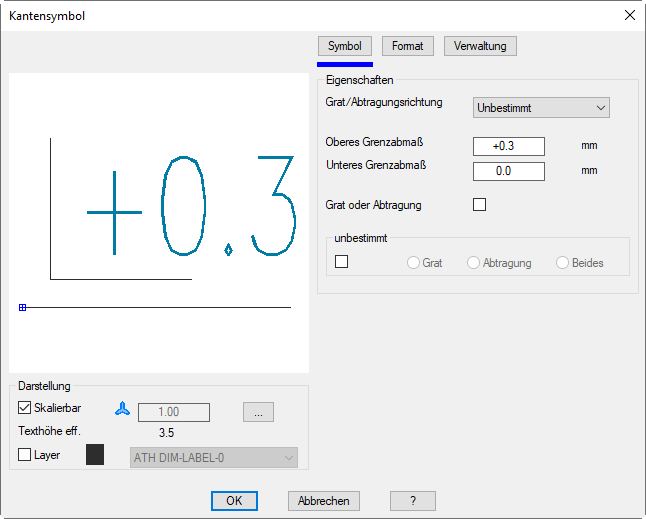

Dialogfeld Kantensymbol
Im Dialogfeld finden Sie auf der linken Seite den Darstellungsbereich mit der Vorschau. Auf der rechten Seite sehen Sie den Bedienbereich mit den Registerschaltflächen Symbol, Format und Verwaltung.
db_ath_edgesym
Darstellungsbereich
Der Darstellungsbereich zeigt eine schematische Vorschau auf das gegenwärtige Kantensymbol an.
Unter der Vorschau finden Sie Optionen zur Änderung der Darstellung. Weitere Informationen dazu finden Sie im Abschnitt Darstellungsoptionen für Beschriftungen .
Bedienbereich
Registerschaltfläche Symbol

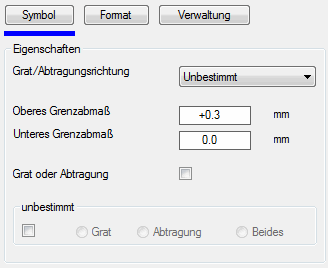

db_ath_edgesym_symbol
Dialogfeldbereich Eigenschaften
Grat-/Abtragungsrichtung
Bestimmt Sie ob die Grat- bzw. Abtragungsrichtung unbestimmt, horizontal oder vertikal sein soll.
Oberes/Unteres Grenzmaß
Definiert das obere oder untere Grenzmaß im jeweiligen Eingabefeld.
Grat oder Abtragung
Wenn Sie den Schalter Grat oder Abtragung aktivieren, können Sie kein unteres Grenzmaß angeben.
Unbestimmt
Aktiviert die Optionen Grat oder Abtragung oder Beides. Wenn unbestimmt eingeschaltet ist, können Sie keine Grenzabmaße angeben.
Registerschaltfläche Format
Hier können Sie dir Formatierung der Beschriftung an eigene Bedürfnisse anpassen. Weitere Informationen dazu finden Sie im Abschnitt Formateinstellungen für Beschriftungen .
Registerschaltfläche Verwaltung
Eine ausführliche Beschreibung der Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .
 | Nicht alle der beschriebenen Verwaltungsfunktionen sind hier verfügbar. |
Programmende
Wenn Sie das Dialogfeld Kantensymbol mit OK verlassen, werden die Einstellungen für die Dauer der Zeichnungssitzung gespeichert. Die Positionierung des Kantensymbols erfolgt nach der gleichen Syntax wie im Befehl Führung beschrieben:
Eingabeaufforderung
Startpunkt der Führungslinie angeben oder [?]:
Bestimmen Sie den Startpunkt (Pfeilspitze der Führungslinie) des Kantensymbols.
Mit der Option ? rufen Sie die Hilfe auf.
Nächsten Punkt angeben oder [Zurück/?]:
Bestimmen Sie den nächsten Punkt (Knickpunkt der Führungslinie) des Kantensymbols. Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste um den Befehl zu beenden.
Verwenden Sie die Option Zurück um die letzte Eingabeaufforderung zu wiederholen.
Beispiele
Eingabe im Dialogfeld | Symbol |
Grat-/Abtragungsrichtung: unbestimmt Oberes Grenzabmaß: +0,3 Unteres Grenzabmaß: -0,1 |  ath_edgesym_1.gif |
Grat-/Abtragungsrichtung: horizontal Oberes Grenzabmaß: +0,3 Unteres Grenzabmaß: -0,1 |  ath_edgesym_2.gif |
Grat-/Abtragungsrichtung: vertikal Unbestimmt: Grat |  ath_edgesym_3.gif |
Grat-/Abtragungsrichtung: horizontal Unbestimmt: Abtragung |  ath_edgesym_4.gif |
Anmerkungen
Beachten Sie hierzu auch die Anmerkungen zum Befehl Führung .
