Extrusion abgewinkelt
Bestimmt ein Bauteil über das Abwinkeln einer Region in der XY-Ebene und dessen Extrusion in die Z-Richtung. Gekantet wird um die Y-Achse, die durch die Position des Basispunktes bestimmt ist.
 | Das abgewinkelte Bauteil entsteht, indem die Kontur mittig aufgetrennt und um einen angegebenen Winkel abgeknickt wird. Die Kanten der Region werden anschließend so gekürzt bzw. verlängert, das eine geschlossene Kontur entsteht. |

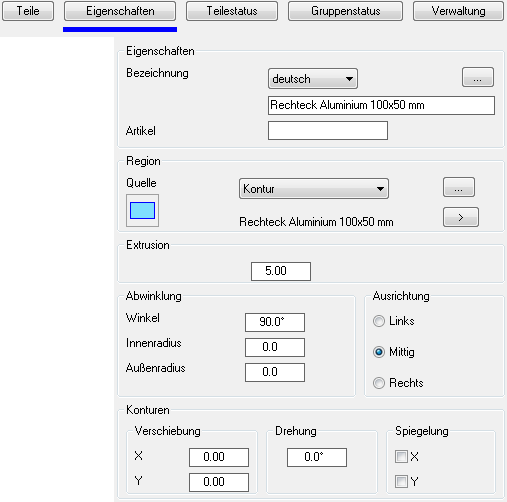

Registerkarte Eigenschaften bei Bauteiltyp Extrusion abgewinkelt
db_ath_bgr_angle
Dialogfeldbereich Eigenschaften
Bezeichnung
Definiert eine Bezeichnung des aktuellen Objekts in der gewählten Sprache.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabel bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Artikel
Definiert die Artikelnummer des aktuellen Objekts. Die Artikelnummer ist sprachunabhängig.
Dialogfeldbereich Region
Quelle
Stellt unterschiedliche Möglichkeiten zur Beschreibung zweidimensionaler Geometrien bereit. Folgende Quellen werden zur Verfügung gestellt:
• Eingabe (Kontur, die Sie aus der Zeichnung importieren müssen)
• Normteil
• Halbzeug
• Dichtung
• Klotz
• Kontur
[...]
Startet in Abhängigkeit der gewählten Quelle ein Dialogfeld um die Kontureigenschaften zu beschreiben.
Zeigt die Ansicht der Kontur in der Vorschau.
[>]
Fügt die Kontur als 2D-Projektion in die Zeichnung ein.
Dialogfeldbereich Abwicklung
Winkel
Definiert den Winkel der Kontur.
Innenradius
Definiert den Innenradius der Kontur.
Außenradius
Definiert den Außenradius der Kontur.
Dialogfeldbereich Konturen
Verschiebung
Verschiebt die Kontur um den eingegebenen Abstand in X-Richtung bzw. Y-Richtung
Drehung
Dreht die Kontur um den eingegebenen Winkel.
Spiegelung
Spiegelt die Kontur in X-Richtung bzw. Y-Richtung.
