Definiert eine Wand, die aus einer oder mehreren Schichten besteht.

Verwenden Sie den Befehl Wand anwenden um gespeicherte Wände in der Zeichnung zu verwenden.

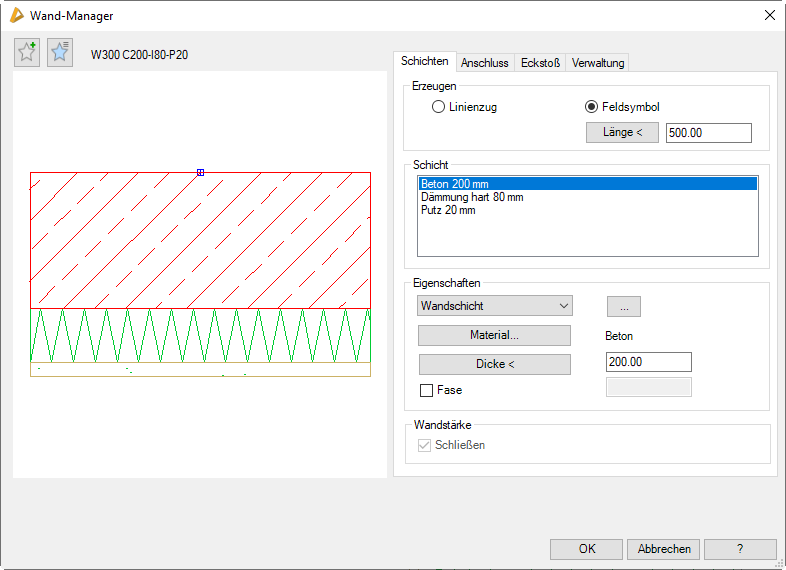

Das Dialogfeld enthält auf der linken Seite eine Vorschau des definierten Wandquerschnittes. Diese dient einerseits der visuellen Kontrolle, bietet aber zusätzlich eine weitere Funktion: Durch Klicken in die Vorschau mit dem Mausrad werden zusätzliche Funktionen aktiviert. Weitere Informationen dazu finden Sie im Abschnitt Objektvorschau .

Öffnet das Dialogfeld Beschriftung. Weitere Informationen dazu finden Sie im Kapitel Beschriftung .

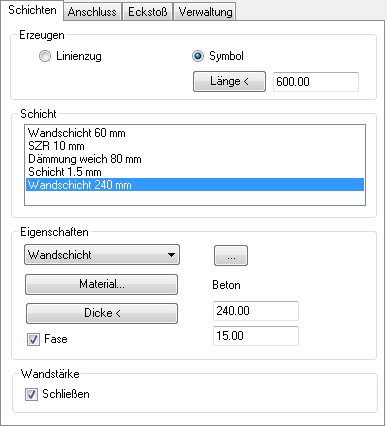

Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit den Registerkarten:

Erstellt die Wand als Linienzug, der durch Angabe von Punkten zu bestimmen ist.

Erstellt die Wand als Abschnitt mit fester Länge.

Definiert die Länge des Wandabschnittes.

Listet die bereits definierten Wandschichten auf. Sie können hier Wandschichten selektieren um deren Eigenschaften zu ändern. Die selektierte Schicht wird in der Voransicht rot angezeigt.

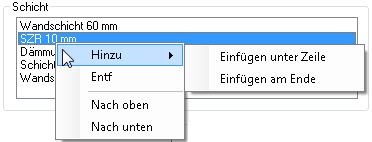

Bei Rechtsklick in die Liste wird ein Kontextmenü mit verschiedenen Optionen angezeigt. Funktionen des Kontextmenüs:

Fügt eine neue Schicht zur Liste hinzu. Wenn bereits Schichten vorhanden sind, wird eine Kopie der selektierten Schicht erstellt.

Fügt eine neue Schicht unterhalb der selektierten Schicht ein. Diese Option erscheint nur, wenn schon mindestens eine Schicht vorhanden ist.

Fügt eine neue Schicht am Ende der Liste ein. Diese Option erscheint nur, wenn schon mindestens eine Schicht vorhanden ist.

Entfernt die selektierte Schicht aus der Liste.

Schiebt die selektierte Schicht um eine Position nach oben.

Schiebt die selektierte Schicht um eine Position nach unten.

Definiert die Eigenschaften der selektierten Schicht.
Im Auswahlmenü können Sie einen Schichttyp wählen. Folgende Schichttypen können verwendet werden:

Öffnet ein weiteres Dialogfeld, abhängig vom Schichttyp, wo Sie weitere Einstellungen vornehmen können.

Öffnet das Dialogfeld Materialauswahl, wo Sie ein Material auswählen können. Weitere Hinweise zu Materialien finden Sie in den Kapiteln Material und Materialauswahl .

Bestimmt die Dicke der selektierten Schicht. Sie können die Dicke direkt in das Eingabefeld. Wenn Sie den Button anklicken können Sie die Dicke aus der Zeichnung abgreifen. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt eine Eingabeaufforderung.

Aktiviert eine umlaufende Fase für die selektierte Schicht. Der Fasenabstand ist im Eingabefeld zu definieren.

Schließen
Schließt die unterste Schicht des Wandaufbaus.

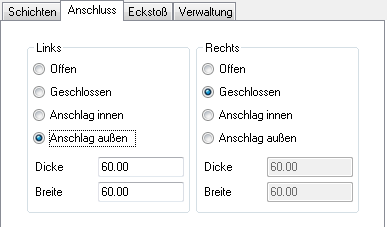

Bestimmt die Anschlussart auf der rechten bzw. linken Seite der Wand.

Öffnet die Wand auf der entsprechenden Seite, beispielsweise für eine abgerissene Darstellung.

Schließt die Wand auf der entsprechenden Seite.

Stellt einen Anschlag auf der Innenseite der Wand mit der eingegebenen Dicke und Breite dar.

Stellt einen Anschlag auf der Außenseite der Wand mit den eingegebenen der eingegebenen Dicke und Breite dar.

Definiert die Dicke des Anschlages.

Definiert die Breite des Anschlages.

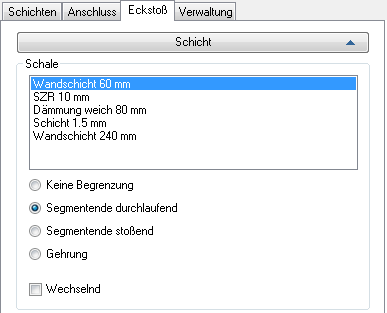

Gibt an wie die einzelnen Wandschichten in den Ecken verbunden werden. Wählen Sie die Schicht aus der Liste, für die Sie die Eckverbindung bestimmen möchten.

Erstellt eine durchlaufende Wandschicht. Die Ecken sind offen, es wird kein Stoß gezeichnet.

Erstellt eine Wandschicht, deren Ende durchläuft.

Erstellt eine Wandschicht, deren Ende gegen das nächste Segment stößt.

Erstellt Wandschichten die auf Gehrung verbunden werden.

Erstellt abwechseln durchlaufende und stoßende Segmente.

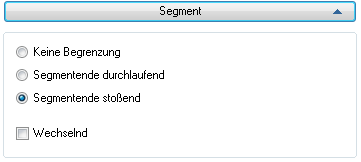

Gibt an wie die Wandsegmente in den Ecken verbunden werden.

Erstellt durchlaufende Wandsegmente. Die Ecken sind offen, es wird kein Stoß gezeichnet.

Erstellt Wandsegmente, deren Enden durchlaufen.

Erstellt Wandsegmente, deren Enden jeweils gegen das nächste Wandsegment stößt.

Erstellt Wandsegmente die auf Gehrung verbunden werden.

Erstellt abwechseln durchlaufende und stoßende Wandsegmente.

Wenn Sie das Dialogfeld mit OK beenden werden die Einstellungen gespeichert.
