Wand anwenden

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Anwenden > Wand anwenden
Menü:
Modellieren > Anwenden > Wand anwenden
Werkzeugkasten:
ATH Anwenden > Wand anwenden
Befehlseingabe:
ath_wall_use
Mit diesem Befehl können Sie Querschnitte von Wänden, welche zuvor mit dem Wand bearbeiten gespeichert wurden, in der Zeichnung erstellen.
Dialogfeld Wand anwenden
db_ath_wall_use
Im Schnellzugriffsbereich werden häufig verwendete Funktionen zur Verfügung gestellt.
Optionen im Schnellzugriffsbereich
• Test
Zeigt den Ordner des selektierten Objekts an.
In der ersten Zeile wird der Speicherort dargestellt. Das kann sein die aktuelle Zeichnung der aktuelle Katalog oder die Ordnerstruktur des PCs.
In der zweiten Zeile werden die Ordner innerhalb der Bibliothek dargestellt.
In der Baumstruktur werden Ordner und gespeicherte Objekte innerhalb der aktuellen Zeichnung dargestellt.
Wählen Sie hier die Baugruppe, die Sie in der Zeichnung verwenden möchten.
Weiterhin haben Sie die Möglichkeit Funktionen aus dem Schnellzugriffsbereich oder aus dem Kontextmenü (Rechtsklick auf ein Objekt in der Baumstruktur) zu verwenden.
Optionen im Kontextmenü
Die Vorschau zeigt das in der Baumstruktur selektierte Objekt.
Zeigt die Eigenschaften der selektierten Wand zur Information. Die Eigenschaften können an dieser Stelle nicht geändert werden.
Name
Eindeutiger Name der gewählten Wand.
Bezeichnung
Landessprachliche Bezeichnung der gewählten Wand.
Erstelldatum
Datum an dem die gewählte Wand zum ersten mal gespeichert wurde.
Änderungsdatum
Datum an dem die gewählte Wand zum letzten mal gespeichert wurde.
Methode
Im Pulldownmenü können Sie die Anwendungsmethode für die selektierte Wand wählen. Folgende Methoden stehen zur Verfügung:

Neu
Erstellt eine neue Wand. Wenn Sie das Dialogfeld mit OK beenden, wird das Zugehörige Befehle: geöffnet, wo Sie vor dem Einfügen der Wand weitere Einstellungen festlegen können.

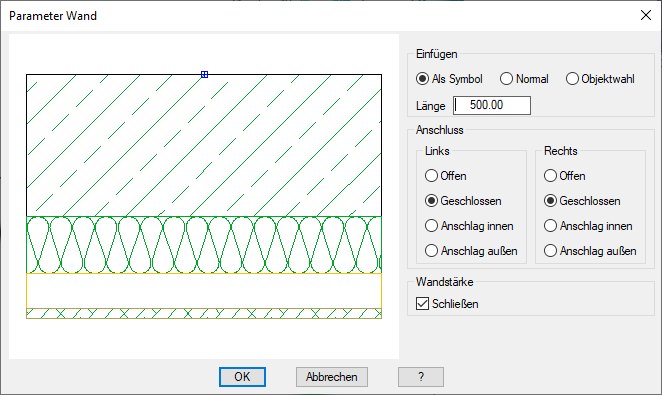

Dialogfeld Parameter Wand
db_ath_wall_use_parameter
Dialogfeldbereich Einfügen
Als Symbol
Erstellt die Wand als Abschnitt mit fester Länge. Das Dialogfeld wird geschlossen und es folgt eine Eingabeaufforderung.
Länge
Definiert die Länge des Wandabschnittes, wenn Sie die Wand als Symbol einfügen.
Normal
Erstellt eine Wand als Linienzug. Das Dialogfeld wird geschlossen und es folgt eine Eingabeaufforderung.
Objektwahl
Erstellt eine Wand durch Wahl eines Linienobjektes. Das Dialogfeld wird geschlossen und es folgt eine Eingabeaufforderung.
Dialogfeldbereich Links/Rechts
Bestimmt die Anschlussart auf der rechten bzw. linken Seite der Wand.
Offen
Öffnet die Wand auf der entsprechenden Seite, beispielsweise für eine abgerissene Darstellung.
Geschlossen
Schließt die Wand auf der entsprechenden Seite.
Anschlag innen
Stellt einen Anschlag auf der Innenseite der Wand mit der eingegebenen Dicke und Breite dar.
Anschlag außen
Stellt einen Anschlag auf der Außenseite der Wand mit den eingegebenen der eingegebenen Dicke und Breite dar.
Dialogfeldbereich Wandstärke
Schließen
Schließt die unterste Schicht des Wandaufbaus.
Wenn Sie das Dialogfeld mit OK beenden folgt eine Eingabeaufforderung abhängig von der gewählten Einfügeoption:
Wand als Symbol
Eingabeaufforderung
Einfügepunkt angeben:
Bestimmen Sie den Einfügepunkt der Wand.
Drehwinkel angeben <0>:
bestimmen Sie den Drehwinkel der Wand oder drücken Sie die Eingabetaste um den Vorgabewinkel zu übernehmen.
Wand erstellen mit der Option Normal
Eingabeaufforderung
Anfangspunkt der Wand angeben oder [?]:
Geben Sie den Anfangspunkt der Wand an.
Mit der Option ? rufen Sie die Hilfe auf.
Nächsten Punkt angeben oder [Bogenpunkt/Zurück/Richtung/Länge/?]:
Geben Sie den zweiten Punkt für die an.
Verwenden Sie die Option Zurück um die vorherige Eingabeaufforderung zu wiederholen.
Seite für Wandstärke angeben oder [Mittig/Zurück/?] <Mittig>:
Bestimmen Sie auf welcher Seite der Polylinie der Wandaufbau erstellt werden soll.
Mit der Option Mittig wird der Wandaufbau auf beiden Seiten der Polylinie vermittelt.
Nächsten Punkt angeben oder [Bogenpunkt/ Zurück/ Richtung/ WInkel/ Länge/?]:
Geben Sie den nächsten Punkt der Wand an.
Mit der Option Bogenpunkt können Sie einen Bogenpunkt angeben. Es folgen weitere Eingabeaufforderungen.
Mit der Option Richtung können Sie die Richtung für den nächsten Wandabschnitt angeben. Es folgen weitere Eingabeaufforderungen.
Mit der Option WInkel können Sie einen Winkel angeben. Es folgen weitere Eingabeaufforderungen.
Mit der Option Länge können Sie die Länge für den Wandabschnitt angeben. Es folgen weitere Eingabeaufforderungen.
Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste um den Befehl zu beenden.
Seite für Wandstärke angeben oder [Mittig/Gleich/Zurück/?] <Gleich>:
Bestimmen Sie auf welcher Seite der Polylinie der Wandaufbau erstellt werden soll.
Drücken Sie die Eingabetaste um die Wand auf der zuvor bestimmten Seite zu zeichnen.
Option Bogenpunkt
Bogenpunkt angeben oder [Linie/Zurück/?]:
Geben Sie einen Bogenpunkt an.
Mit der Option Linie können Sie gerade Wandabschnitte zeichnen.
Endpunkt des Bogens angeben oder [Zurück/Linie/Bogenpunkt/?]:
Geben Sie den Endpunkt des Bogens an oder wählen Sie eine Option.
Option Richtung
Richtung angeben oder [Länge/WInkel/Punkt/Zurück/?]:
Bestimmen Sie die Richtung des Wandabschnittes oder wählen Sie eine Option.
Schenkellänge angeben oder [Richtung/WInkel/Punkt/Zurück/?]:
Bestimmen Sie die Länge des Wandabschnittes durch Zeigen mit der Maus oder Eingabe der Länge.
Option WInkel
Winkel angeben oder [Länge/Richtung/Punkt/Zurück/?]:
Bestimmen Sie den Winkel relativ zum letzten Wandabschnitt durch Zeigen mit der Maus oder Eingabe des Winkels oder wählen Sie eine Option.
Schenkellänge angeben oder [Richtung/WInkel/Punkt/Zurück/?]:
Bestimmen Sie die Länge des Wandabschnittes durch Zeigen mit der Maus oder Eingabe der Länge oder wählen Sie eine Option.
Option Länge
Schenkellänge angeben oder [Richtung/WInkel/Punkt/Zurück/?]:
Bestimmen Sie die Länge des Wandabschnittes durch Zeigen mit der Maus oder Eingabe der Länge oder wählen Sie eine Option.
Winkel angeben oder [Länge/Richtung/Punkt/Zurück/?]:
Bestimmen Sie den Winkel relativ zum letzten Wandabschnitt durch Zeigen mit der Maus oder Eingabe des Winkels oder wählen Sie eine Option.
Wand erstellen mit der Option Objektwahl
Eingabeaufforderung
Polylinie wählen oder [?]:
Wählen Sie eine Polylinie um die Wand zu erstellen.
Mit der Option ? rufen Sie die Hilfe auf.
Seite für Wandstärke angeben oder [Mittig/?] <Mittig>:
Bestimmen Sie auf welcher Seite der Polylinie der Wandaufbau erstellt werden soll.
Mit der Option Mittig wird der Wandaufbau auf beiden Seiten der Polylinie vermittelt.
Polylinie löschen [Ja/Nein/?] <Ja>:
Wählen Sie die Option Ja, um die Polylinien zu löschen.
Mit der Option Nein bleibt die Polylinie erhalten.
Alle Wände, die Sie mit diesem Befehl einfügen, sind mit dem gespeicherten Bibliotheksobjekt verknüpft und können aktualisiert werden.

Aktualisieren
Aktualisiert einen vorhandenen Wandquerschnitt, dessen Eigenschaften geändert wurden., wenn Sie das Dialogfeld mit OK beenden folgt:
Eingabeaufforderung
Objekte wählen:
Wählen Sie die Wände, die Sie aktualisieren möchten und drücken Sie anschließend die Eingabetaste.
x Objekt(e) geändert
Wände können nur aktualisiert werden, wenn Sie mit dem Befehl Wand anwenden in die Zeichnung eingefügt wurden, da nur diese Wände mit dem gespeicherten Bibliotheksobjekt verknüpft sind!
Wände die mit dem Befehl Wand erstellt wurden sind nicht mit gespeicherten Objekten referenziert und können somit auch nicht aktualisiert werden.
Funktionsbeschreibung der Optionen

Bereinigen
Entfernt unreferenzierte Objekte aus der Zeichnung.

Sortieren nach
Sortiert die Bibliotheksobjekte innerhalb der Ordner nach Name in aufsteigender oder absteigender Reihenfolge.

Gesamten Inhalt importieren
Importiert den gesamten Inhalt des selektierten Ordners incl. der Ordnerstruktur in die Zeichnung.

Test
Testet die Parameter des selektierten Objektes.
Diese Option ist für Wände nicht verfügbar.

Objekt wählen
Wählt ein Objekt in der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl. Das gewählte Objekt wird anschließend im Dialogfeld markiert.
OK
Schließt das Dialogfeld und führt die gewählte Anwendungsmethode für die gewählte Wand aus.
Abbrechen
Schließt das Dialogfeld ohne weitere Aktion.
Zugehörige Befehle:
• Wand
