Liste Blech
 | Multifunktionsleiste: | Nicht vorhanden |
Menü: | Kontextmenü im Projektbrowser | |
Werkzeugkasten: | Nicht vorhanden | |
Befehlseingabe: | ath_sheet_list |
Mit diesem Befehl wird eine Stückliste der Kantbleche erzeugt.
Sie können den Befehl direkt aus dem Kontextmenü im Projektbrowser aufrufen. Das geschieht durch einen Rechtsklick auf den Projektzweig, der Kantbleche beinhaltet.
Sie können den Befehl direkt aus dem Kontextmenü im Projektbrowser aufrufen. Das geschieht durch einen Rechtsklick auf den Projektzweig, der Kantbleche beinhaltet.
 | Um eine Stückliste zu erzeugen, müssen die Teile eine Artikelnummer haben und mit dem Projektbrowser einem Auftrag zugeordnet worden sein. |
Im Dialogfeld Liste Blech können Sie festlegen was in die Stückliste geschrieben werden soll.

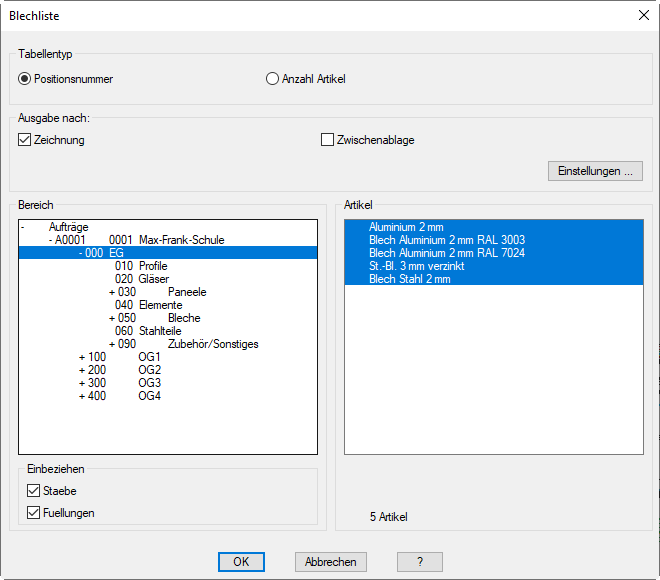

Dialogfeld Liste Blech
db_ath_sheet_list
Dialogfeldbereich Tabellentyp
Positionsnummer
Erstellt eine Stückliste der einzelnen Positionen. Gleiche Teile werden nicht zusammengefasst.
Anzahl Artikel
Erstellt eine Stückliste, in der die gewählten Artikel zusammengefasst werden.
Dialogfeldbereich Ausgabe nach:
Zeichnung
Erstellt eine Liste, die in die Zeichnung eingefügt wird. Alternativ kann auch eine vorhandene Liste aktualisiert werden. Zum Einfügen der Liste folgt eine Eingabeaufforderung.
Zwischenablage
Kopiert die Liste in die Zwischenablage. Dieser Schalter ist standardmäßig deaktiviert.
Einstellungen ...
Öffnet das Dialogfeld Einstellungen Tabelle, wo Sie die Liste konfigurieren können. Weitere Informationen dazu finden Sie im Abschnitt Tabelle .
Dialogfeldbereich Bereich
Zeigt die Projektstruktur der Zeichnung. Wählen Sie hier den Auftrag, den Sie auswerten möchten.
Dialogfeldbereich Artikel
Listet die Kantbleche des gewählten Auftrages auf. Hier können Sie auswählen welche Teile in die Stückliste aufgenommen werden sollen. Eine Mehrfachauswahl ist mit gedrückter Strg-Taste oder Shift-Taste (Windows Standard) möglich.
| Die hier aufgelisteten Artikel beziehen sich immer auf den Blechquerschnitt (Blechdicke + Material). Bei Kantteilen, die mit der Blechbearbeitung erstellt wurden, erscheint in der Liste zusätzlich die Artikelnummer des fertigen Bleches in einer separaten Spalte. |
Programmende
Nach dem Beenden des Dialogfeldes mit OK wird die Blechliste je nach Einstellung in die Zeichnung eingefügt und/oder in die Zwischenablage kopiert. Nach dem Kopieren in die Zwischenablage erscheint eine Meldung, die Sie bestätigen müssen. Beim Einfügen in die Zeichnung folgt:
Eingabeaufforderung
Einfügepunkt angeben oder [Ersetzen/?]:Fügen Sie die Liste an der gewünschten Stelle in der Zeichnung ein oder wählen Sie die Option Ersetzen um eine vorhandene Liste zu aktualisieren.
Mit der Option ? rufen Sie die Hilfe auf.
Zugehörige Befehle:
Hinweis: Diese Funktion erzeugt Listen von Blechbauteilen. Die Firma CAD-PLAN GmbH haftet in keinster Weise für die Ergebnisse dieser Funktion und daraus entstehende Fehler und Schäden!
Zuletzt geändertes Datum: 25.07.2022
