Füllung anwenden

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Anwenden > Füllung anwenden
Menü:
Modellieren > Anwenden > Füllung anwenden
Werkzeugkasten:
ATH Anwenden > Füllung anwenden
Befehlseingabe:
ath_panel_use
Mit dieser Routine können Sie Füllungen in der Zeichnung anwenden. Füllungen sind Gläser oder Paneele, sie können mehrere Schichten enthalten und sowohl zweidimensional als auch dreidimensional verwendet werden.

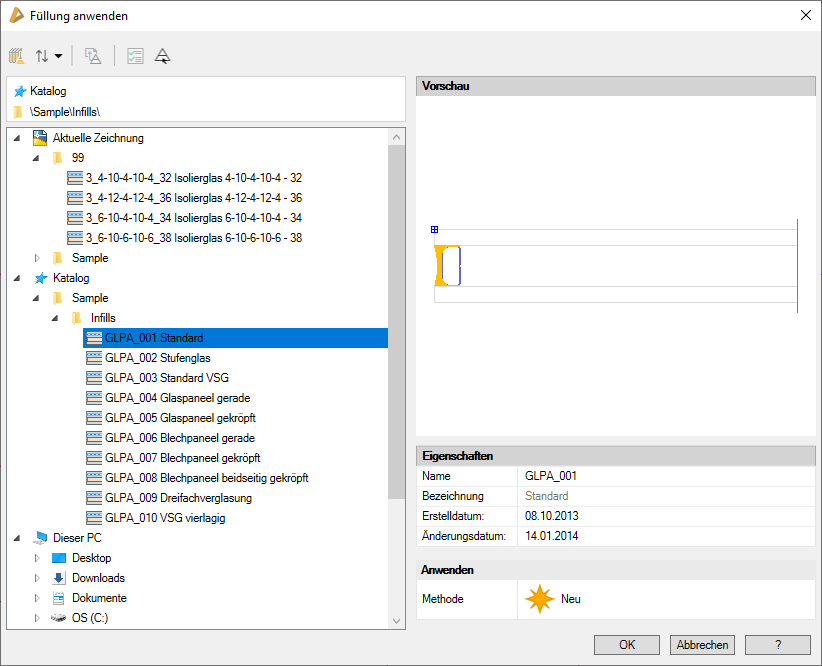

Dialogfeld Füllung anwenden
db_ath_panel_use
Im Schnellzugriffsbereich werden häufig verwendete Funktionen zur Verfügung gestellt.
Optionen im Schnellzugriffsbereich
• Test
Zeigt den Ordner des selektierten Objekts an.
In der ersten Zeile wird der Speicherort dargestellt. Das kann sein die aktuelle Zeichnung der aktuelle Katalog oder die Ordnerstruktur des PCs.
In der zweiten Zeile werden die Ordner innerhalb der Bibliothek dargestellt.
In der Baumstruktur werden Ordner und gespeicherte Objekte innerhalb der aktuellen Zeichnung dargestellt.
Wählen Sie hier die Füllung, die Sie in der Zeichnung verwenden möchten.
Weiterhin haben Sie die Möglichkeit Funktionen aus dem Schnellzugriffsbereich oder aus dem Kontextmenü (Rechtsklick auf ein Objekt in der Baumstruktur) zu verwenden.
Optionen im Kontextmenü
Die Vorschau zeigt das in der Baumstruktur selektierte Objekt.
Zeigt die Eigenschaften der selektierten Füllung zur Information. Die Eigenschaften können an dieser Stelle nicht geändert werden.
Name
Eindeutiger Name der gewählten Füllung.
Bezeichnung
Landessprachliche Bezeichnung der gewählten Füllung.
Erstelldatum
Datum an dem die gewählte Füllung zum ersten mal gespeichert wurde.
Änderungsdatum
Datum an dem die gewählte Füllung zum letzten mal gespeichert wurde.
Methode
Im Pulldownmenü können Sie die Anwendungsmethode für die selektierte Füllung wählen. Folgende Methoden stehen zur Verfügung:

Neu
Erstellt eine neue 3D-Füllung durch wählen von umgrenzenden Objekten.
Nach Anklicken von OK wird das Dialogfeld geschlossen und es folgt:
Eingabeaufforderung
Grenzobjekt wählen oder [?]:
Wählen Sie einen Stab als Grenzobjekt der Füllung.
Mit der Option ? rufen Sie die Hilfe auf.
Grenzobjekt wählen oder [Zurück/?]:
Wählen Sie einen weiteren Stab als Grenzobjekt.
Wählen Sie die Option Zurück um die letzte Eingabeaufforderung zu wiederholen.
Grenzobjekt wählen oder [Zurück/?]:
Sie können weitere Grenzobjekte wählen (mindestens drei sich schneidende Grenzobjekte sind erforderlich). Diese Eingabeaufforderung wird wiederholt, bis die Wahl der Grenzobjekte durch Drücken der Eingabetaste abgeschlossen wird. Dann wird das Dialogfeld Füllung anwenden anwenden geöffnet. Informationen dazu finden Sie im Abschnitt Füllung anwenden .

Zuweisen
Wendet die gewählte Füllung auf eine oder mehrere Füllungssymbole an. Dazu wird das Dialogfeld geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl. Füllungssymbole entstehen durch Lösen von Füllungen.

Lösen
Löscht die Eigenschaften der gewählten Füllung, nur das Füllungssymbol bleibt erhalten. Dazu wird das Dialogfeld geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl.

Aktualisieren
Aktualisiert die Füllung, wenn Änderungen vorgenommen wurden. Dazu wird das Dialogfeld geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl.
Füllungen können nur aktualisiert werden, wenn Sie mit dem Befehl Füllung anwenden in die Zeichnung eingefügt wurden, da nur diese Füllungen mit dem gespeicherten Bibliotheksobjekt verknüpft sind!
Füllungen die mit dem Befehl Füllung erstellt wurden sind nicht mit gespeicherten Objekten referenziert und können somit auch nicht aktualisiert werden.

Schnitt einfügen
Fügt einen Schnitt der markierten Füllung in die aktuelle Zeichnung ein. Dazu wird das Dialogfeld Parameter Füllung geöffnet, wo Sie die Füllungseinstellungen ändern können. Weitere Informationen finden Sie im Kapitel Parameter Füllung .
Die Schnitte, die Sie mit diesem Befehl einfügen, sind mit dem gespeicherten Bibliotheksobjekt verknüpft und können aktualisiert werden.
Nach Anklicken von OK wird das Dialogfeld geschlossen und es folgt
Eingabeaufforderung
Option Punkt
Einfügepunkt angeben oder [Objekt/?]:
Bestimmen Sie den Einfügepunkt der Füllung mit der Maus oder durch Eingabe von Koordinaten.
Wählen Sie die Option Objekt, um eine Füllung an einen oder mehrere vorhandene Stabquerschnitte anzuhängen.
Mit der Option ? rufen Sie die Hilfe auf.
Drehwinkel angeben <0>:
Geben Sie einen Drehwinkel ein. Drücken Sie die Eingabetaste um den Vorgabewinkel 0° zu übernehmen.
Diese beiden Eingabeaufforderungen werden so lange wiederholt, bis Sie die Eingabetaste drücken um den Befehl zu beenden.
Option Objekt
Ersten Stabquerschnitt wählen oder [Punkt/?]:
Wählen Sie einen vorhandenen Stabquerschnitt um die Füllung anzuhängen.
Zweiten Stabquerschnitt wählen oder [?]:
Wählen Sie einen weiteren Stabquerschnitt (in der Flucht des vorher gewählten) um die Füllung zwischen die beiden Stabquerschnitte einzupassen.
Wenn Sie an dieser Stelle die Eingabetaste drücken, wird die Füllung mit abgerissener Darstellung am ersten Stabquerschnitt platziert.
Wählen Sie die Option Punkt, um eine Füllung an einen oder mehrere vorhandene Stabquerschnitte anzuhängen.
Diese Eingabeaufforderungen werden so lange wiederholt, bis Sie die Eingabetaste drücken um den Befehl zu beenden.
Die Füllungen werden an der Füllungsposition des vorhandenen Stabquerschnittes eingefügt. Wenn keine solche definiert wurde, erscheint ein entsprechender Hinweis in der Befehlszeile.
Funktionsbeschreibung der Optionen

Bereinigen
Entfernt unreferenzierte Füllungen aus der Zeichnung.

Sortieren nach
Sortiert die Füllungen innerhalb der Ordner nach Name in aufsteigender oder absteigender Reihenfolge.

Gesamten Inhalt importieren
Importiert den gesamten Inhalt des selektierten Ordners incl. der Ordnerstruktur in die Zeichnung.

Test
Testet die Parameter des selektierten Objektes.
Diese Option ist für Füllungen nicht verfügbar.

Objekt wählen
Wählt eine Füllung in der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl. Die gewählte Füllung wird anschließend im Dialogfeld markiert.
OK
Schließt das Dialogfeld und führt die gewählte Anwendungsmethode für Füllungen aus.
Abbrechen
Schließt das Dialogfeld ohne weitere Aktion.
Anmerkungen
• Bei Füllungen, die als 3D-Objekte in die Zeichnung eingefügt werden, wird die Wetterseite der Füllung wird durch ein Symbol markiert.
• Die Schichten der Füllung werden auf materialabhängigen Layern gezeichnet, welche Sie im Dialogfeld Materialeigenschaften verwalten können.
• Um die Eigenschaften einer Füllung zu ändern, verwenden Sie den Befehl Objekt ändern oder klicken Sie mit der Maus doppelt auf die Füllung.
• Sollte es beim Platzieren von Füllungen mit Hilfe von Füllungspositionen zu Widerspruchsmeldungen kommen, dann liegen die Füllungspositionen vermutlich nicht in einer Flucht. Sollte der Versatz so gering sein, das die Gummidichtung diesen aufnehmen kann, können Sie im Dialogfeld Voreinstellungen die Genauigkeit beeinflussen. Weitere Informationen finden Sie im Abschnitt Voreinstellungen .
