Führungen ordnen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Führungen ordnen |
Menü: | ATHENA > Bemaßung > Führungen ordnen | |
Werkzeugkasten: | ATH Bemaßung > Führungen ordnen | |
Befehlseingabe: | ath_ldr_align |
Ordnet Führungen und Beschriftungen in einem Fluchtpunkt oder durch Verteilungsmethoden.
Horizontale Texte (von vorne lesbar), werden vertikal zueinander angeordnet. Vertikale Texte (von rechts lesbar) werden horizontal zueinander angeordnet.
ath_ldr_align

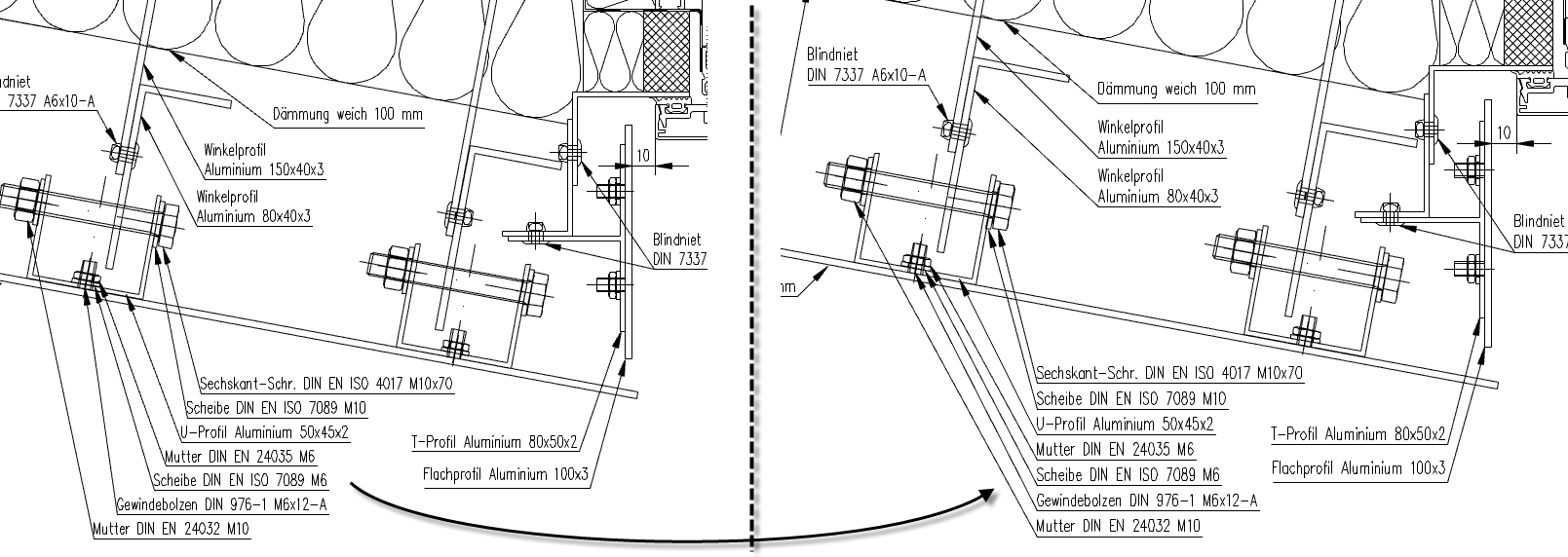

Abb. 8.12: Beschriftungen ordnen
Nach Befehlsaufruf folgt:
Eingabeaufforderung
Objekte wählen:
Wählen Sie die Führungen und Beschriftungen, die Sie ausrichten möchten.
Diese Eingabeaufforderung wird wiederholt, bis Sie die Objektwahl durch Drücken der Eingabetaste bestätigen.
Modus: Orthogonal
Fluchtpunkt angeben oder [Verteilen/Abstand angeben/?]:
Geben Sie den Fluchtpunkt an um die gewählten Beschriftungen zu ordnen.
Verwenden Sie den Modus Verteilen um Führungen gleichmäßig zwischen zwei Punkten zu verteilen.
Verwenden Sie den Modus Abstand angeben um Führungen mit einem festgelegten Abstand zwischen zwei Punkten zu verteilen.
Mit der Option ? rufen Sie die Hilfe auf.
Modus Verteilen
Ersten Punkt angeben oder [Abstand angeben/Orthogonal/?]:
Geben Sie einen Punkt für die erste Führung an.
Verwenden Sie den Modus: Orthogonal um Führungen durch einen Fluchtpunkt auszurichten.
Zweiten Punkt angeben:
Geben Sie einen Punkt für die letzte Führung an. Die gewählten Führungen werden zwischen den angegebenen Punkten gleichmäßig verteilt.
Modus Abstand angeben
Abstand angeben oder [Verteilen/Orthogonal/?] <x>:
Geben Sie den Abstand zwischen den Führungen ein. Der Abstand bezieht sich auf die erste Textzeile!
Führung wählen oder [?]:
Wählen Sie die erste Führung für die Anordnung.
Richtung angeben:
Geben Sie die Richtung der Anordnung an. Die Führungen werden im angegebenen Abstand zueinander angeordnet.
x Objekt(e) geändert.
 | Für alle Anordnungsmodi gilt: Die Abstände beziehen sich jeweils auf die erste Zeile der Führungsbeschriftung, so dass bei Führungen mit unterschiedlicher Zeilenanzahl die Zwischenabstände variieren können. |
Anmerkungen
Sie können Führungen ordnen, die mit folgenden Befehlen erstellt wurden:
• Führung
Zuletzt geändertes Datum: 20.07.2022
