Mit dem Befehl Positionssymbole können Sie Symbole zur Nummerierung und Positionierung von Bauteilen in die Zeichnung einfügen. Das Hochzählen der Positionsnummern erfolgt automatisch, wobei die Zählschritte von Ihnen festgelegt werden.

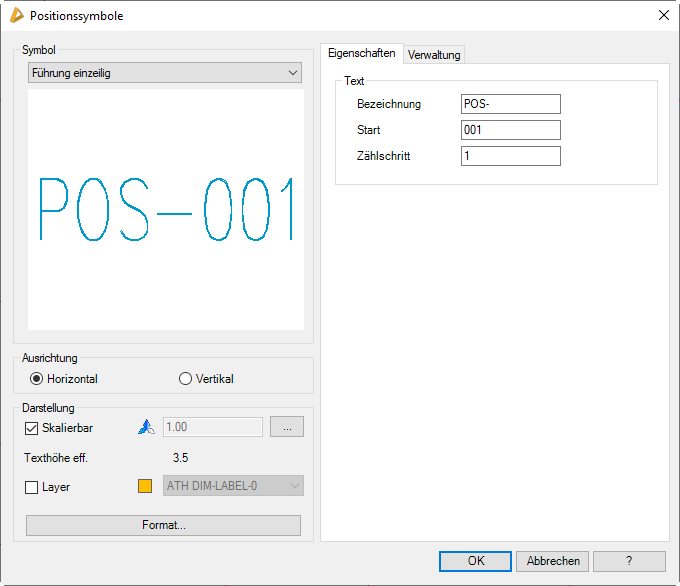

Im Dialogfeld finden Sie auf der linken Seite den Darstellungsbereich mit der Vorschau. Auf der rechten Seite sehen Sie den Bedienbereich. Mit Registerkarten können Sie die einzelnen Funktionsbereiche aktivieren.
Eine ausführliche Beschreibung der Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .

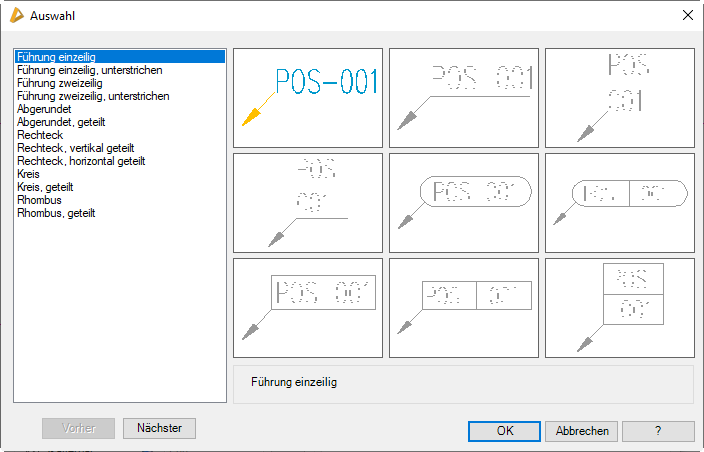

Oberhalb der Vorschau gibt es ein Auswahlmenü, wo Sie zwischen verschiedenen Positionssymbolen wählen können. Sie können ein Symbol entweder direkt aus der Liste wählen oder durch Klicken der Symbolvoransicht das Dialogfeld Symbolauswahl öffnen, um dort ein Symbol auszuwählen.

Richtet das Positionssymbol horizontal aus. Texte sind von vorne lesbar.

Richtet die Positionssymbole vertikal aus. Texte sind von rechts lesbar.

Schaltet die Skalierbarkeit von Führungen ein oder aus. Sie können den aktuellen Skalierfaktor im Eingabefeld ändern.

Öffnet das Dialogfeld Beschriftungsmaßstäbe, wo Sie der Führung Maßstäbe zuordnen können. Weitere Informationen finden Sie im Kapitel Beschriftungsmaßstab .

Zeigt die tatsächliche Texthöhe an. Diese wird aus der Texthöhe und dem Skalierfaktor berechnet.

Zeigt den aktuellen Layer zur Information an.

Aktiviert die Layerüberschreibung. Wenn Sie den Schalter aktivieren, können Sie den standardmäßig eingestellten Layer ändern.

Öffnet das Dialogfeld Führung wo Sie die Symboleinstellungen anpassen können. Weitere Informationen finden Sie im Kapitel Führung .

Bezeichnung
Definiert den festen Bestandteil der Positionsnummer.

Definiert den variablen Bestandteil der Positionsnummer. Sie können sowohl Zahlen als auch Buchstaben eingeben. Sonderzeichen sind nicht zulässig.
Der variable Bestandteil der Positionsbezeichnung wird mit den definierten Zählschritten hochgezählt.

Definiert die Abstände zwischen den Positionsnummern. Wenn Sie hier beispielsweise "10" eingeben erfolgt die Nummerierung bei Start "001" folgendermaßen: 001, 011, 021, ...

Nachdem Sie die gewünschten Einstellungen vorgenommen haben, können Sie durch anklicken von Ok das Dialogfeld verlassen und die Symbole in der Zeichnung positionieren.
