Vereinigen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Ändern > Vereinigen |
Menü: | ATHENA > Ändern > Vereinigen | |
Werkzeugkasten: | ATH Ändern und ATHENA Ändern | |
Befehlseingabe: | ath_join |
Mit dieser Funktion verbinden Sie zwei linienförmige ATHENA-Objekte im erweiterten Schnittpunkt zu einem Objekt.
ath_join

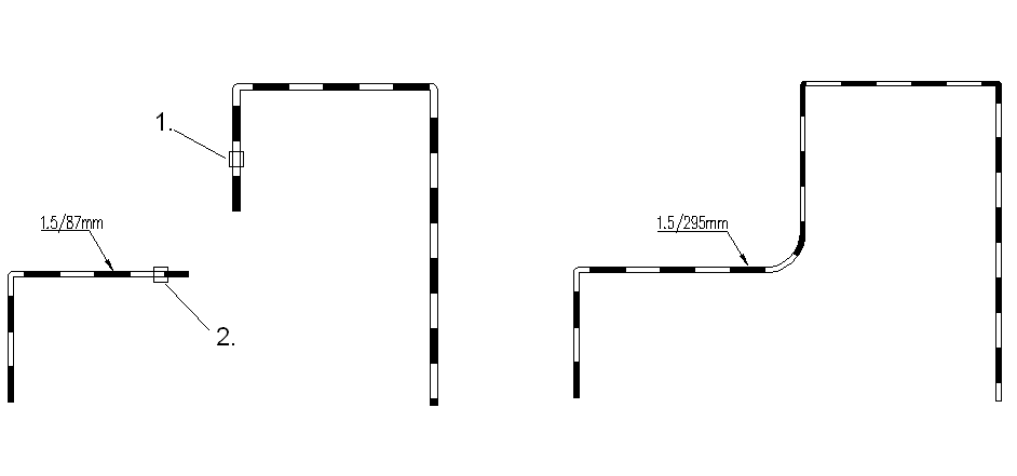

Abb. 9.3: Vereinigen zweier Folien
Eingabeaufforderung
Schenkel des ersten Objekts wählen oder [?]:
Wählen Sie den Schenkel des ersten ATHENA-Objektes mit der Maus.
Mit der Option ? rufen Sie die Hilfe auf.
Schenkel des zweiten Objekts wählen oder [?]:
Wählen Sie den Schenkel des zweiten ATHENA-Objektes mit der Maus.
Wenn die Objekteigenschaften übereinstimmen, werden die gewählten Objekte sofort verbunden.
Wenn die gewählten Objekte unterschiedliche Eigenschaften haben (z.B. verschiedene Foliendicken wie auf Abb. oben), wird ein Dialogfeld mit dem entsprechenden Hinweis geöffnet. Beenden Sie das Dialogfeld mit Ja, werden die Objekteigenschaften des zuerst gewählten Objektes übernommen. Beenden Sie das Dialogfeld mit Nein, wird der Befehl beendet ohne die Objekte zu verbinden.
Folgende Objekte werden unterstützt:
• Folie
• Dämmung (nur Linienzug)
• Wand (Linienzug)
