Schweißnaht
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnen > Schweißnaht |
Menü: | ATHENA > Zeichnen > Schweißnaht | |
Werkzeugkasten: | ATH Zeichnen > Schweißnaht ATHENA Zeichnen > Schweißnaht | |
Befehlseingabe: | ath_weld |
Mit dieser Funktion erzeugen Sie Schweißnähte, welche sich ähnlich wie Polylinien mit Griffen oder durch Strecken verändern lassen.

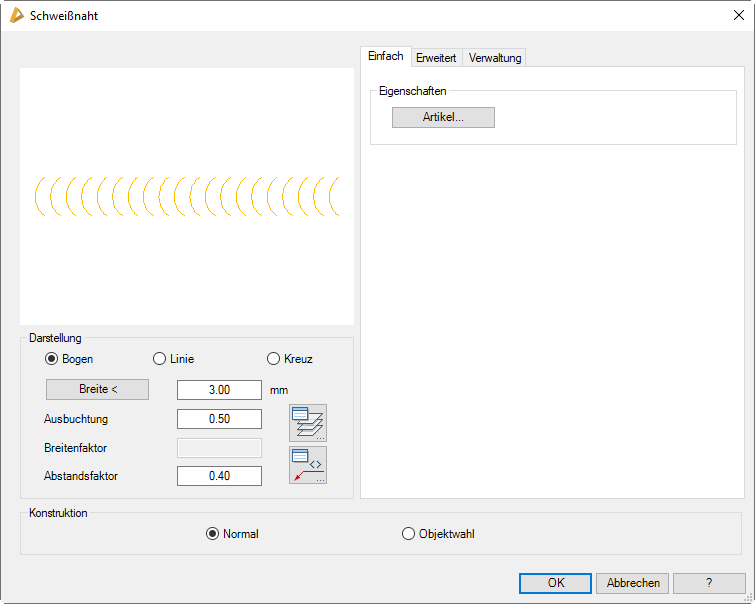

Dialogfeld Schweißnaht
Das Dialogfeld enthält die Registerkarten Einfach, Erweitert und Verwaltung. Die einfachen und erweiterten Eigenschaften sind objektspezifisch, die Verwaltung ist bei allen Objekten gleich. Eine ausführliche Beschreibung der Verwaltungsfunktionen finden Sie im Kapitel Verwaltung von Objekten .
db_ath_weld
Registerkarte Einfach
db_ath_weld_einfach
Dialogfeldbereich Eigenschaften
Artikel
Öffnet das Dialogfeld Artikel, wo Sie eine Artikelnummer angeben können. Eine ausführliche Erklärung zu Artikeln finden Sie im Kapitel Artikel .

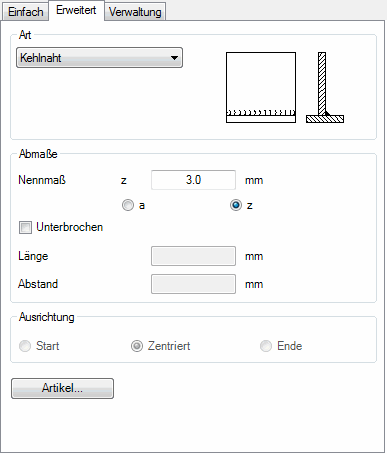

Registerkarte Erweitert
db_ath_weld_erweitert
Dialogfeldbereich Art
Definiert die Nahtart. Wählen Sie eine Nahtart aus der Liste.
Dialogfeldbereich Abmaße
Nennmaß
Definiert das Nennmaß der Schweißnaht.
a
Definiert das Nennmaß als Nahtdicke.
z
Definiert das Nennmaß als Schenkellänge.
Unterbrochen
Erstellt eine nicht durchgehende Schweißnaht.
Länge
Definiert die Länge der Schweißraupe.
Abstand
Definiert den Abstand zwischen den einzelnen Schweißraupen.
Dialogfeldbereich Ausrichtung
Start
Richtet die Schweißnaht am Startpunkt aus.
Zentriert
Richtet die Schweißnaht zentriert zwischen Start- und Endpunkt aus.
Ende
Richtet die Schweißnaht am Endpunkt aus.
Dialogfeldbereich Darstellung
Bogen
Erstellt eine Schweißnaht mit Bögen.
Linie
Erstellt eine Schweißnaht mit Linien.
Kreuz
Erstellt eine Schweißnaht mit Kreuzen.
Breite
Definiert die Breite der Schweißnaht. Mit der Schaltfläche können Sie die Breite der Schweißnaht in der Zeichnung abgreifen. Dazu wird das Dialogfeld vorübergehend geschlossen.
Ausbuchtung
Definiert die Ausbuchtung der bogenförmigen Schweißnaht. Der eingegebene Wert wird mit dem Radius multipliziert. Werte von 0,01 bis 1 sind zulässig.
Breitenfaktor
Definiert den Breitenfaktor der kreuzförmigen Schweißnaht.
Abstandsfaktor
Definiert den Abstandsfaktor der Schweißnaht.
Öffnet das Dialogfeld Layerzuordnung. Weitere Informationen dazu finden Sie im Kapitel Layerzuordnung .
Dialogfeldbereich Konstruktion
Normal
Mit der Option Normal erstellen Sie eine Schweißnaht durch Eingabe von Punkten.
Objektwahl
Mit der Option Objektwahl erstellen Sie eine Schweißnaht durch Wahl eines Polylinienobjektes.
 | Ein Polylinienobjekt kann eine Polylinie aber auch ein Blechquerschnitt, eine Schweißnaht oder eine Folie sein. |
Wenn Sie das Dialogfeld mit OK beenden folgt:
Eingabeaufforderung
Konstruktionsart Option Normal
Anfangspunkt der Schweißnaht angeben oder [Einstellungen/?]:
Bestimmen Sie den Anfangspunkt der Schweißnaht mit der Maus oder durch Eingabe von Koordinaten.
Verwenden Sie die Option Einstellungen um die Schweißnahteigenschaften zu ändern.
Mit der Option ? rufen Sie die Hilfe auf.
[Linien-Modus]
Nächsten Punkt angeben oder [Zurück/Kreisbogen/Richtung/Länge/?]:
Bestimmen Sie den nächsten Punkt mit der Maus oder durch Eingabe von Koordinaten.
Verwenden Sie die Option Zurück um die vorherige Eingabeaufforderung zu wiederholen.
Verwenden Sie die Option Kreisbogen um eine bogenförmige Schweißnaht zu erstellen.Es folgen weitere Eingabeaufforderungen.
Verwenden Sie die Option Richtung um eine Richtung anzugeben. Es folgen weitere Eingabeaufforderungen.
[Linien-Modus]
Seite angeben oder [Mittig/Zurück/?] <Mittig>:
Bestimmen Sie die Seite auf der die Schweißnaht erstellt werden soll.
Verwenden Sie die Option Mittig um die Schweißnaht mittig zu erstellen.
[Linien-Modus]
Nächsten Punkt angeben oder [Zurück/Kreisbogen/Richtung/Länge/?]:
Bestimmen Sie den nächsten Punkt der Schweißnaht oder wählen Sie eine Option.
Option Kreisbogen
[Bogen-Modus]
Nächsten Punkt angeben oder [Zurück/Schließen/Richtung/zweiterPkt/Linie/?]:
Bestimmen Sie den nächsten Punkt des Kreisbogens, der tangential zur positiven X-Richtung des vorherigen Punktes erstellt wird.
Verwenden Sie die Option zweiterPkt um den zweiten Punkt des Kreisbogens zu bestimmen.
Option zweiterPkt
[Bogen-Modus]
Bogenpunkt angeben oder [Zurück/Linie/Richtung/?]:
Bestimmen Sie den zweiten Punkt des Bogens mit der Maus oder wählen Sie eine Option.
[Bogen-Modus]
Nächsten Punkt angeben oder [Zurück/Schließen/Richtung/zweiterPkt/Linie/?]:
Bestimmen Sie den dritten Punkt des Bogens oder wählen Sie eine Option.
Option Richtung
[Linien-Modus]
Richtung angeben oder [Zurück/Kreisbogen/Länge/?]:
Bestimmen Sie die Richtung der Schweißnaht mit der Maus oder durch Eingabe von Koordinaten oder wählen Sie eine Option.
[Linien-Modus]
Länge angeben oder [Kreisbogen/Zurück/?]:
Bestimmen Sie die Länge der Schweißnaht mit der Maus oder durch Eingabe einer Länge oder wählen Sie eine Option.
Option Länge
[Linien-Modus]
Länge angeben oder [Kreisbogen/Zurück/?]: 30
Bestimmen Sie die Länge der Schweißnaht mit der Maus oder durch Eingabe einer Länge oder wählen Sie eine Option.
[Linien-Modus]
Richtung angeben oder [Zurück/Kreisbogen/Länge/?]:
Bestimmen Sie die Richtung der Schweißnaht mit der Maus oder durch Eingabe von Koordinaten oder wählen Sie eine Option.
Option Einstellungen
Startet das Dialogfeld Schweißnaht.
Eingabeaufforderung
Konstruktionsart Option Objektwahl
Polylinie wählen oder [?]:
Wählen Sie das Polylinienobjekt, welches in eine Schweißnaht umgewandelt werden soll.
Mit der Option ? rufen Sie die Hilfe auf.
Seite für die Wandstärke angeben oder [Mittig/?] <Mittig>:
Bestimmen Sie auf welcher Seite die Schweißnaht gezeichnet werden soll.
Mit der Option Mittig wird die Wandstärke mittig zur Schweißnaht erzeugt.
Polylinie löschen [Ja/Nein/?] <Ja>:
Mit der Option Ja löschen Sie die vorhandene Polylinie.
Mit der Option Nein bleibt die Polylinie erhalten.
Anmerkungen
• Sie können eine Schweißnaht durch Strecken oder mit Griffen ändern. Die Schweißnaht verhält sich beim Strecken wie eine Polylinie.
• Sie können die Eigenschaften der Schweißnaht mit dem Befehl Objekt ändern oder mit Doppelklick ändern.
• Sie können die Schweißnaht mit dem Befehl Teile beschriften automatisch beschriften.
• Sie können die Layervoreinstellungen für die Schweißnaht im Dialogfeld Layerzuordnung ändern.
Zuletzt geändertes Datum: 20.07.2022
