Belegt die Achsen und Felder eines Fassadenelements mit Stabbaugruppen (Pfosten, Riegel, Verglasungen) und Füllungen (Gläser und Paneele).

Somit können Sie die Elemente des Fassadenelements auswerten und können Schnitte generieren.

Die grundlegenden Maße und Achsabstände des Fassadenelementes werden im Dialogfeld Fassadenelement festgelegt. Weitere Informationen dazu finden Sie im Abschnitt Fassadenelement .

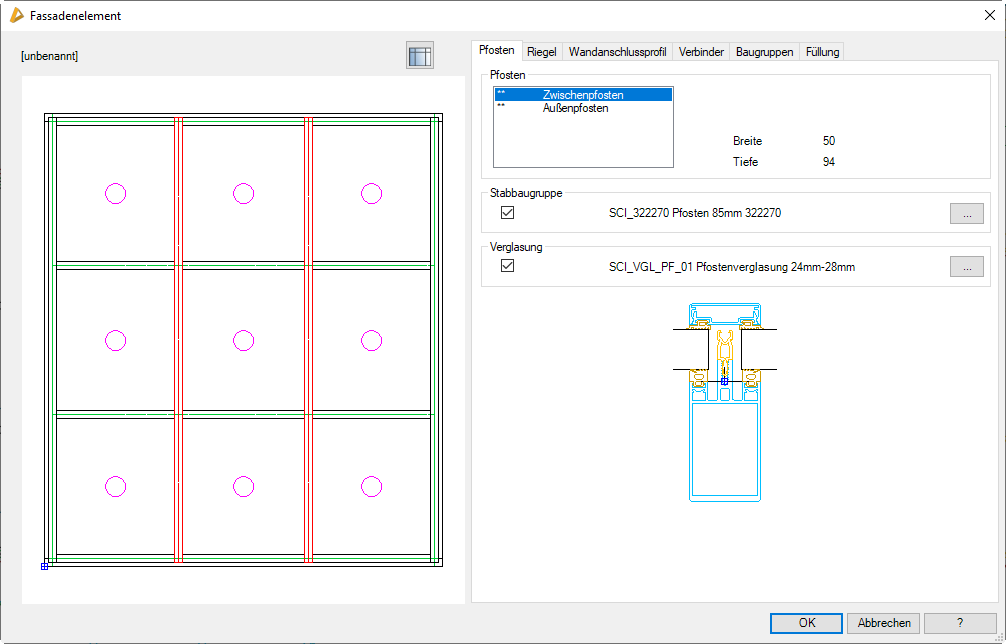

Das Dialogfeld enthält auf der linken Seite den Darstellungsbereich mit der dynamischen Vorschau.

Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit den Registerkarten:

Wechselt zum Dialogfeld Fassadenelement. Dort können Sie die Maße, Achsabstände, Felder für Füllungen sowie weitere grundlegende Eigenschaften des Fassadenelementes definieren.
Weitere Informationen dazu entnehmen Sie bitte dem Abschnitt Fassadenelement .

Die Vorschau des Fassadenelementes dient einerseits der visuellen Kontrolle, bietet aber zusätzlich weitere Funktionen:

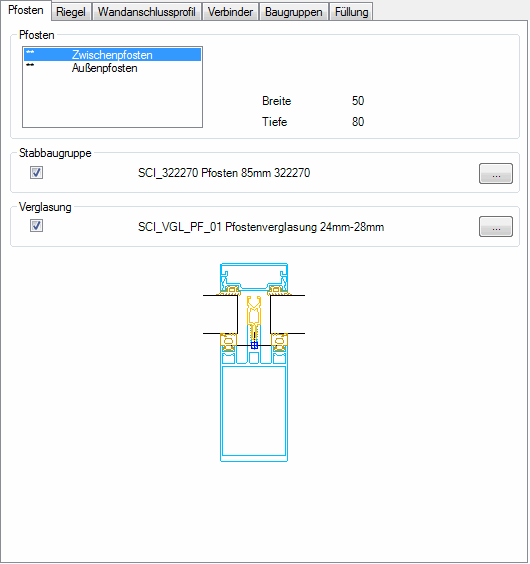

Belegt die Pfosten mit Stabbaugruppen und Verglasungen.

Hier werden die unterschiedlichen Pfostentypen aufgelistet. Generell wird bei des Fassadenelementes zwischen Außenpfosten und Zwischenpfosten unterschieden. Wenn Sie in der Fassadenelement Pfosten mit abweichenden Maßen definiert haben, werden diese ebenfalls als separate Pfostentypen angezeigt und von links mit Pfosten 0 beginnend bezeichnet.

Aktivieren Sie den Schalter um dem markierten Pfosten eine Stabbaugruppe zuzuweisen. Hierzu wird das Dialogfeld Objekte wählen geöffnet.

Öffnet das Dialogfeld Objekte wählen, wo Sie eine Stabbaugruppe wählen können um diese dem markierten Pfosten des Fassadenelementes zuzuweisen.

Aktivieren Sie den Schalter um dem markierten Pfosten eine Verglasung zuzuweisen. Hierzu wird das Dialogfeld Objekte wählen geöffnet.

Öffnet das Dialogfeld Objekte wählen, wo Sie eine Verglasung wählen können um diese dem markierten Pfosten des Fassadenelementes zuzuweisen.

Eine Vorschau der gewählten Stabbaugruppe und Verglasung wird im unteren Bereich des Dialogfeldes angezeigt.

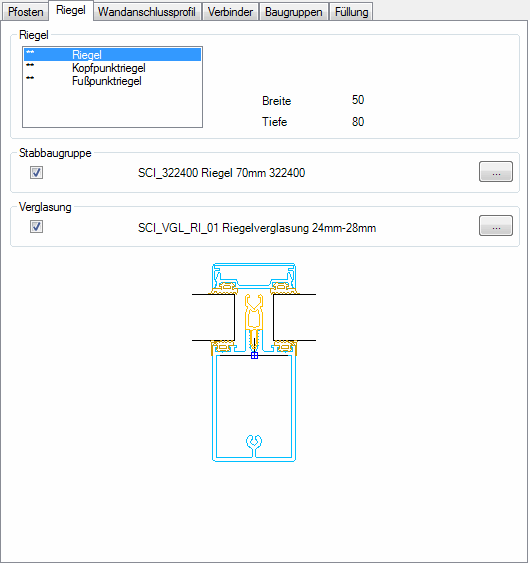

Belegt die Riegel mit Stabbaugruppen und Verglasungen.

Hier werden die unterschiedlichen Riegeltypen aufgelistet. Generell wird bei des Fassadenelementes zwischen Kopfpunktriegel, Fußpunktriegel und Riegel (Zwischenriegel) unterschieden. Wenn Sie in der Fassadenelement Riegel mit abweichenden Maßen definiert haben, werden diese ebenfalls als separate Riegeltypen angezeigt und von unten mit Riegel 0 beginnend bezeichnet.

Aktivieren Sie den Schalter um dem markierten Riegel eine Stabbaugruppe zuzuweisen. Hierzu wird das Dialogfeld Objekte wählen geöffnet.

[...]

Öffnet das Dialogfeld Objekte wählen, wo Sie eine Stabbaugruppe wählen können um diese dem markierten Riegel des Fassadenelementes zuzuweisen.

Aktivieren Sie den Schalter um dem markierten Riegel eine Verglasung zuzuweisen. Hierzu wird das Dialogfeld Objekte wählen geöffnet.

[...]

Öffnet das Dialogfeld Objekte wählen, wo Sie eine Verglasung wählen können um diese dem markierten Riegel des Fassadenelementes zuzuweisen.

Eine Vorschau der gewählten Stabbaugruppe und Verglasung wird im unteren Bereich des Dialogfeldes angezeigt.

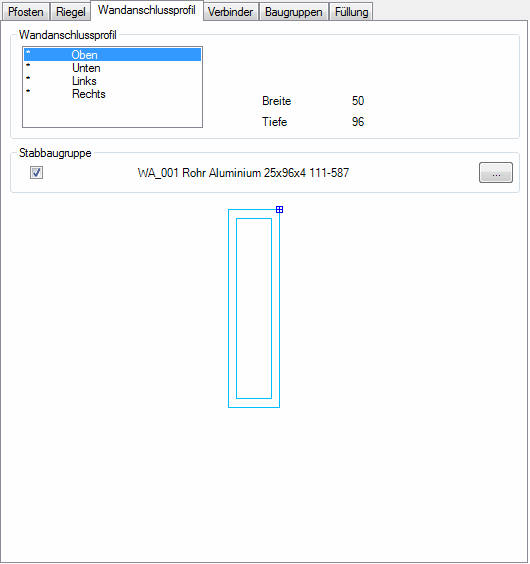

Belegt die Wandanschlussprofile (wenn vorhanden) mit Stabbaugruppen.

Hier werden Wandanschlussprofile aufgelistet. Es gibt bis zu vier verschiedene Wandanschlussprofile (oben, unten, links, rechts).

Aktivieren Sie den Schalter um dem markierten Wandanschlussprofil eine Stabbaugruppe zuzuweisen. Hierzu wird das Dialogfeld Objekte wählen geöffnet.

Öffnet das Dialogfeld Objekte wählen, wo Sie eine Stabbaugruppe wählen können um diese dem markierten Wandanschlussprofil des Fassadenelementes zuzuweisen.

Eine Vorschau der gewählten Stabbaugruppe wird im unteren Bereich des Dialogfeldes angezeigt.

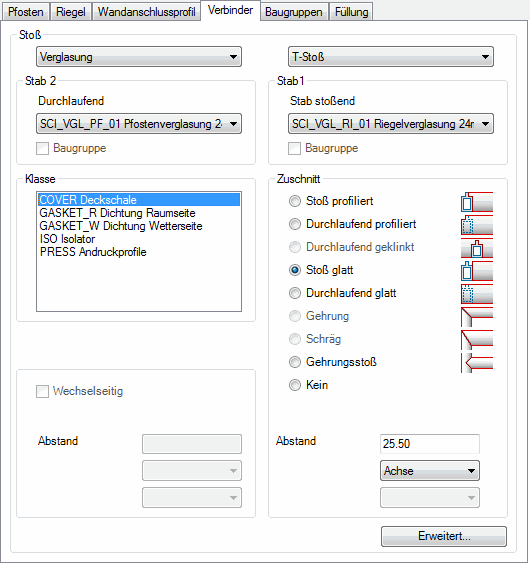

Definiert die Stabverbindungen der Pfosten und Riegel in den Knotenpunkten.

Eine ausführliche Beschreibung der Elemente des Dialogfeldes finden Sie im Kapitel Stabverbindung bearbeiten .

Öffnet das Dialogfeld Stabverbindung, wo Sie weitere Einstellungen für die Stabverbindung vornehmen können. Dort können Sie der Verbindung beispielsweise einen Stoßverbinder zuweisen.

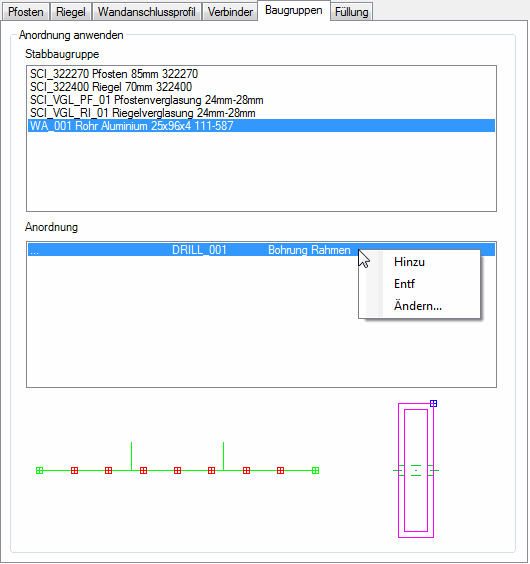

Hier können Sie den Stabbaugruppen des Fassadenelementes Baugruppen (Bearbeitungen oder zusätzliche Bauteile) nach Regeln zuweisen.

Listet die vorhandenen Stabbaugruppen auf. Hier können Sie eine Stabbaugruppe markieren um eine Baugruppenanordnung zu erstellen.

Listet vorhandene Baugruppenanordnungen auf. Wenn Sie in dieses Feld mit der rechten Maustaste klicken, erscheint ein Kontextmenü mit Funktionen zum Hinzufügen, Entfernen und Bearbeiten von Anordnungen.

Funktionen des Kontextmenüs:

Erstellt eine neue Baugruppenanordnung für die gewählte Stabbaugruppe. Dazu wird das Dialogfeld Stabverbindung geöffnet, wo sie die Regeln der Anordnung definieren können.

Löscht die markierte Baugruppenanordnung vom Stab und entfernt diese aus der Liste.

Ändert die markierte Baugruppenanordnung. Dazu wird das Dialogfeld Stabverbindung geöffnet, wo sie die Regeln der Anordnung definieren können.

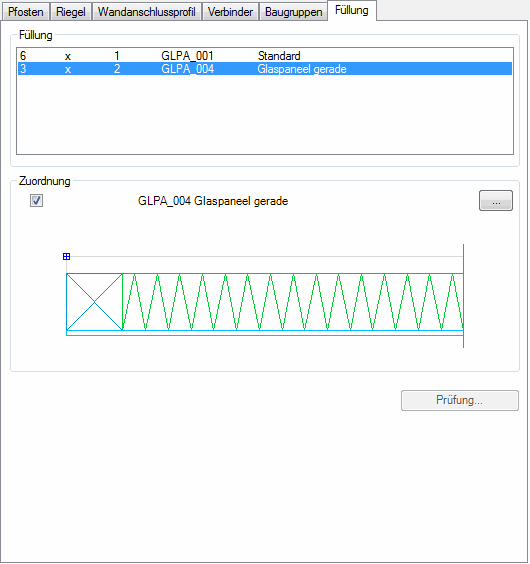

Weist den Feldern des Fassadenelementes Füllungen zu.

Hier werden die verschiedenen Füllungstypen aufgelistet. Die Anzahl der verschiedenen Typen ist abhängig von der Definition im Fassadenelement.

Aktivieren Sie den Schalter um eine Füllung dem markierten Füllungstypen zuzuordnen. Hierzu wird das Dialogfeld Füllung anwenden geöffnet.

Speichert die Eingaben weist die zugeordneten Pfosten, Riegel, Wandanschlussprofile, Verbindungen und Füllungen den Bestandteilen des Fassadenelementes zu.

Beendet das Dialogfeld ohne die Änderungen zu speichern.
