Element anwenden

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Anwenden > Element anwenden
Menü:
Modellieren > Anwenden > Element anwenden
Werkzeugkasten:
ATH Anwenden > Element anwenden
Befehlseingabe:
ath_elem_use
Fügt ein gespeichertes Element (Fenster- Türelement) als Fertigungszeichnung in die Zeichnung ein.

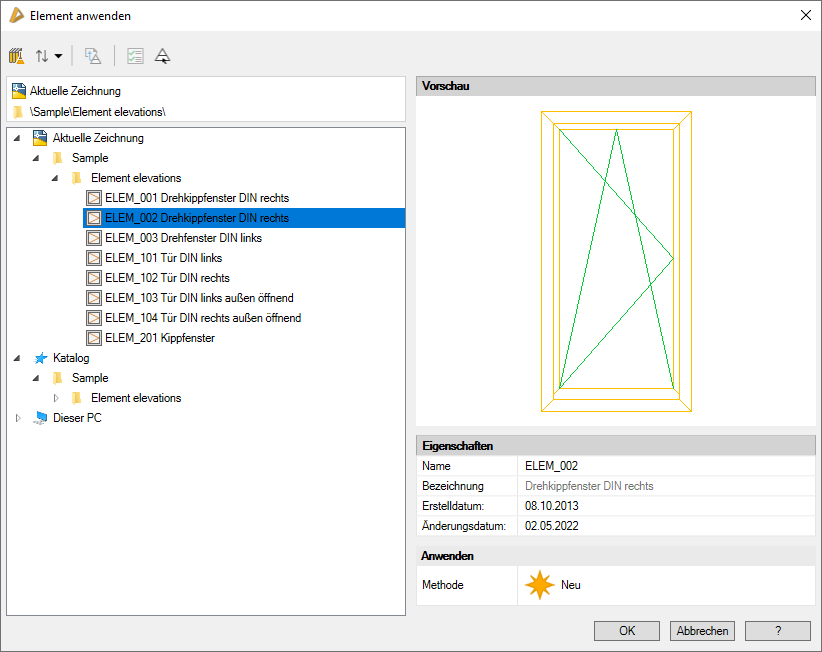

Dialogfeld Element anwenden
db_ath_elem_use
Im Schnellzugriffsbereich werden häufig verwendete Funktionen zur Verfügung gestellt.
Optionen im Schnellzugriffsbereich
• Test
Zeigt den Ordner des selektierten Objekts an.
In der ersten Zeile wird der Speicherort dargestellt. Das kann sein die aktuelle Zeichnung der aktuelle Katalog oder die Ordnerstruktur des PCs.
In der zweiten Zeile werden die Ordner innerhalb der Bibliothek dargestellt.
In der Baumstruktur werden Ordner und gespeicherte Objekte innerhalb der aktuellen Zeichnung dargestellt.
Wählen Sie hier das Element, das Sie in der Zeichnung verwenden möchten.
Weiterhin haben Sie die Möglichkeit Funktionen aus dem Schnellzugriffsbereich oder aus dem Kontextmenü (Rechtsklick auf ein Objekt in der Baumstruktur) zu verwenden.
Optionen im Kontextmenü
Die Vorschau zeigt das in der Baumstruktur selektierte Objekt.
Zeigt die Eigenschaften des selektierten Elements zur Information. Die Eigenschaften können an dieser Stelle nicht geändert werden.
Name
Eindeutiger Name des gewählten Elements.
Bezeichnung
Landessprachliche Bezeichnung des gewählten Elements.
Erstelldatum
Datum an dem das gewählte Element zum ersten mal gespeichert wurde.
Änderungsdatum
Datum an dem das gewählte Element zum letzten mal gespeichert wurde.
Methode
Im Pulldownmenü können Sie die Anwendungsmethode für das selektierte Element wählen. Folgende Methoden stehen zur Verfügung:

Neu
Erstellt ein neues Element. Wenn Sie das Dialogfeld mit OK beenden folgt:
Eingabeaufforderung
Option Fläche
Punkt in der Fläche angeben oder [Eckpunkte/Objektwahl/?]:
Geben Sie einen Punkt innerhalb einer geschlossenen Fläche an um die Kontur des Elements zu bestimmen.
Wählen Sie die Option Eckpunkte, um die Eckpunkte des Elements anzugeben. Wählen Sie die Option Objektwahl, um ein Objekt zu wählen.
Mit der Option ? rufen Sie die Hilfe auf.
Option Eckpunkte
Eckpunkt angeben oder [Fläche/Objektwahl/?]:
Bestimmen Sie den ersten Eckpunkt des Elements.
Wählen Sie die Option Fläche, um einen Punkt in einer geschlossenen Fläche anzugeben.
Eckpunkt angeben oder [Fläche/Objektwahl/Zurück/?]:
Bestimmen Sie den zweiten Eckpunkt des Elements oder wählen Sie eine Option.
Wählen Sie die Option Zurück um die letzte Eingabeaufforderung zu wiederholen.
Eckpunkt angeben oder [Fläche/Objektwahl/Zurück/?]:
Bestimmen Sie den dritten Eckpunkt des Elements oder wählen Sie eine Option.
Eckpunkt angeben oder [Fläche/Objektwahl/Zurück/Schließen/?] <Schließen>:
Geben Sie den vierten Eckpunkt an oder wählen Sie eine Option.
Geben Sie Enter für Schließen ein um die Kontur zu schließen.
Option Objektwahl
Objekt wählen:
Wählen Sie eine geschlossene Polylinie oder Linien, die eine Kontur bilden und deren Endpunkte sich berühren, um die Kontur des Elementes zu bestimmen.

Zuweisen
Wendet das gewählte Element auf eine oder mehrere Nullelemente an.
Wenn Sie das Dialogfeld mit OK schließen folgt:
Eingabeaufforderung
Objekte wählen:
Wählen Sie die zu ändernden Objekte mit der Maus.
Nullelemente (Elemente ohne Zuordnung) entstehen durch Lösen von Elementen.

Lösen
Löscht die Eigenschaften des gewählten Elementes, nur das leere Element bleibt erhalten. Wenn Sie das Dialogfeld mit OK schließen folgt:
Eingabeaufforderung
Objekte wählen:
Wählen Sie die zu ändernden Objekte mit der Maus.

Aktualisieren
Aktualisiert das Element, wenn Änderungen vorgenommen wurden.
Wenn Sie das Dialogfeld mit OK schließen folgt:
Eingabeaufforderung
Objekte wählen:
Wählen Sie die zu ändernden Objekte mit der Maus.
Elemente können nur aktualisiert werden, wenn Sie mit dem Befehl Element anwenden in die Zeichnung eingefügt wurden, da nur diese Elemente mit dem gespeicherten Bibliotheksobjekt verknüpft sind!
Elemente die mit dem Befehl Element erstellt wurden sind nicht mit gespeicherten Objekten referenziert und können somit auch nicht aktualisiert werden.
Funktionsbeschreibung der Optionen

Bereinigen
Entfernt unreferenzierte Elemente aus der Zeichnung.

Sortieren nach
Sortiert die Elemente innerhalb der Ordner nach Name in aufsteigender oder absteigender Reihenfolge.

Gesamten Inhalt importieren
Importiert den gesamten Inhalt des selektierten Ordners incl. der Ordnerstruktur in die Zeichnung.

Test
Testet die Parameter des selektierten Objektes.
Diese Option ist für Elemente nicht verfügbar.

Objekt wählen
Wählt ein Element in der Zeichnung. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl. Das gewählte Element wird anschließend im Dialogfeld markiert.
OK
Schließt das Dialogfeld und führt die gewählte Anwendungsmethode für Elemente aus.
Abbrechen
Schließt das Dialogfeld ohne weitere Aktion.
Zugehörige Befehle und Variablen:
Zuletzt geändertes Datum: 25.07.2022
