Erstellt eine strukturierte Stückliste von Positionen, die aus Hauptteilen, Anbauteilen und Zubehörteilen bestehen. Dies können 3D-Stäbe, 2D-Projektionen aber auch beliebige andere Teile sein.

Positionen mit Hauptteilen, Anbauteilen und Zubehörteilen entstehen automatisch, wenn Sie an einem Stab Verbinderteile und Zubehörteile (z.B. Schrauben) anordnen. In diesem Fall entsteht folgende Struktur:

Diese Struktur entsteht beispielsweise durch die Funktion Stab unterbrechen.

Eine manuelle Struktur können Sie erstellen, indem Sie Positionen in Gruppen zusammenfassen. Gruppen können auch verschachtelt sein (Untergruppen enthalten). In diesem Fall geben die Gruppen die Struktur vor.

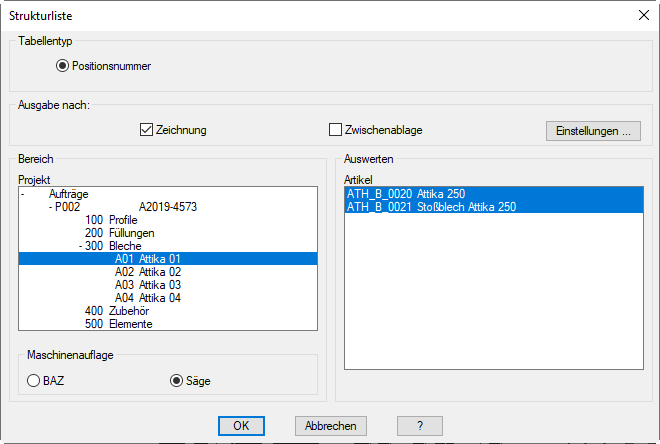

Wenn Sie den Befehl ausführen folgt:

Erstellt eine Stückliste der einzelnen Positionen. Gleiche Teile werden nicht zusammengefasst.

Eine Strukturliste kann nur nach Positionsnummer ausgegeben werden.

Erstellt eine Liste, die in die Zeichnung eingefügt wird. Alternativ kann auch eine vorhandene Liste aktualisiert werden. Zum Einfügen der Liste folgt eine Eingabeaufforderung.

Kopiert die Liste in die Zwischenablage. Dieser Schalter ist standardmäßig deaktiviert.

Öffnet das Dialogfeld Einstellungen Tabelle, wo Sie die Liste konfigurieren können. Weitere Informationen dazu finden Sie im Abschnitt Tabelle .

Zeigt die Projektstruktur der Zeichnung. Wählen Sie hier den Auftrag, den Sie auswerten möchten.

Verwendet die Maschinenauflage, welche für das Bearbeitungszentrum (BAZ) eingestellt wurde, zur Berechnung der Zuschnittswinkel.

Verwendet die Maschinenauflage, welche für die Säge eingestellt wurde, zur Berechnung der Zuschnittswinkel.

Listet die Stäbe des gewählten Auftrages auf. Hier können Sie auswählen welche Teile in die Stückliste aufgenommen werden sollen. Eine Mehrfachauswahl ist mit gedrückter Strg-Taste oder Shift-Taste (Windows Standard) möglich.

Nach dem Beenden des Dialogfeldes mit OK wird die Strukturliste je nach Einstellung in die Zeichnung eingefügt und/oder in die Zwischenablage kopiert. Nach dem Kopieren in die Zwischenablage erscheint eine Meldung, die Sie bestätigen müssen. Beim Einfügen in die Zeichnung folgt:
