Stab unterbrechen
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Orientierung > Stab unterbrechen |
Menü: | Modellieren > Anwenden > Stab unterbrechen | |
Werkzeugkasten: | ATH Anwenden > Stab unterbrechen | |
Befehlseingabe: | ath_bar_break |
Mit dieser Funktion unterbrechen Sie einen Stab oder eine Stabprojektion an anzugebenden Punkten in mehrere Teile.
Für die Unterbrechung können Sie ein Spaltmaß angeben. Zusätzlich können Sie Verbinderelemente definieren, die optional dafür sorgen, dass die Teile Bearbeitungen (z.B. Bohrungen) erhalten.
Beispiel: Blechabdeckung mit Stoßblech, welches vernietet oder verschraubt wird.
Beispiel: Blechabdeckung mit Stoßblech, welches vernietet oder verschraubt wird.
 | Durch das Unterbrechen von Stäben entsteht automatisch eine Struktur aus Hauptteilen, Verbindern und Zubehörteilen. Diese Teile können Sie am Besten in einer Strukturliste auswerten. |
Wenn Sie den Befehl ausführen folgt:
Eingabeaufforderung
Stab für Unterbrechung wählen:
Wählen Sie einen Stab oder eine Stabprojektion um diese zu unterbrechen
Nachdem Sie einen Stab gewählt haben, folgen weiteren Optionen, die abhängig sind vom gewählten Stab bzw. ob dieser bereits Unterbrechungen besitzt oder nicht.
Diese Optionen werden solange angezeigt, biss Sie den Befehl mit eXit beenden.
Hinzufügen
Unterbrechungspunkt angeben oder [?]:
Geben Sie einen Punkt in der Nähe des Stabes an um diesen zu unterbrechen. Es ist sinnvoll den Punkt vorab mit Hilfslinien oder ähnlichem zu markieren.
Die Unterbrechung wird mit einer temporären roten Linie, die lotrecht zur Stabrichtung verläuft, markiert.
Diese Eingabeaufforderung wird wiederholt, bis Sie sie durch Drücken der Eingabetaste beenden.
Entfernen
Löscht die aktuelle Unterbrechung.
Nächste
Wechselt zur nächsten Unterbrechung.
Vorherige
Wechselt zur vorherigen Unterbrechung.
Details
Öffnet das Dialogfeld Unterbrechung Stab, wo Sie weitere Einstellungen, wie das Spaltmaß und die Verbindung anpassen können.
eXit
Beendet den Befehl.
| Ein Wechsel zwischen den Unterbrechungen ist nötig, um solche zu entfernen. Da ein Verschieben der Unterbrechung bisher nicht möglich ist, müssen diese entfernt und neu hinzugefügt werden. |

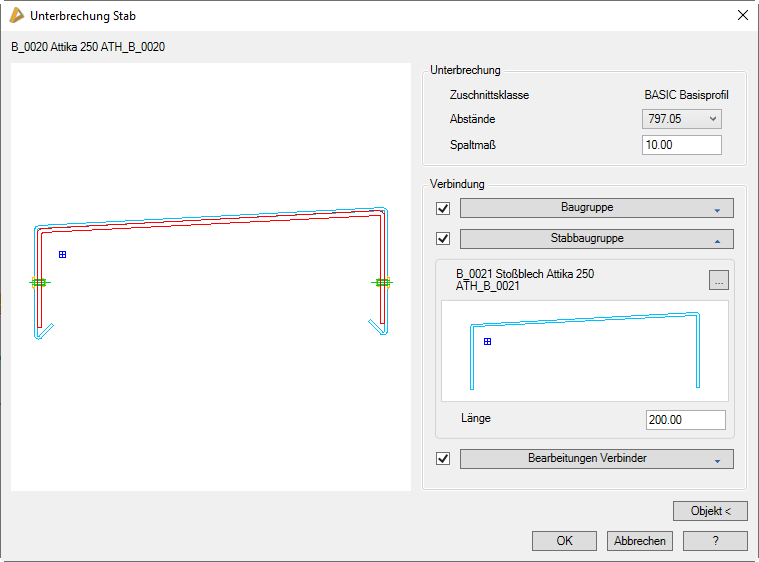

Dialogfeld Unterbrechung Stab
db_ath_bar_break
Vorschau
Links sehen Sie die Vorschau der Unterbrechung.
Dialogfeldbereich Unterbrechung
Zuschnittsklasse
Zeigt die Zuschnittsklasse des Stabes als Information an.
Abstände
Zeigt die Abstände der Unterbrechung vom Startpunkt des Stabes als Information an
Spaltmaß
Definiert das Spaltmaß für alle Unterbrechungen des Stabes.
Dialogfeldbereich Verbindung
Baugruppe
Definiert die Verbinderbaugruppe.
Stabbaugruppe
Definiert die Verbinderstabbaugruppe.
Länge
Definiert die Länge der Verbinderstabbaugruppe.
Bearbeitungen Verbinder
Definiert die Baugruppe für die Bearbeitung des Verbinders, beispielsweise Bohrungen.
Objekt <
Übernimmt Einstellungen der Unterbrechung von einem anderen, identischen Stab. Dazu wird das Dialogfeld vorübergehend geschlossen und Sie werden aufgefordert einen Stab in der Zeichnung zu wählen.
Programmende
Mit OK übernehmen die getätigten Einstellungen. Mit Abbrechen verwerfen Sie die getätigten Einstellungen. In beiden Fällen wird das Dialogfeld beendet und die Eingabeaufforderung wird wieder angezeigt.
Wählen Sie zum Beenden des Befehls die Option eXit.
