Blockbeschriftung zuweisen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Blockbeschriftung zuweisen |
Menü: | ATHENA > Block > Blockbeschriftung zuweisen | |
Werkzeugkasten: | ATH Block > Blockbeschriftung zuweisen ATHENA Block > Blockbeschriftung zuweisen | |
Befehlseingabe: | ath_blk_ldr |
Mit diesem Befehl können Sie einem Block weitere Informationen zuweisen. Diese werden beim Beschriften des Blockes mit dem Befehl Teile beschriften angezeigt.
Außerdem kann ein Block mit diesen Informationen einem Auftrag zugewiesen und ausgewertet werden.
Wenn Sie den Befehl ausführen folgt:
Eingabeaufforderung
Block wählen oder [?]:
Wählen Sie den Block, dem Sie Beschriftungstexte zuweisen möchten.
Nach der Blockwahl wird das Dialogfeld Blockbeschriftung zuweisen gestartet.

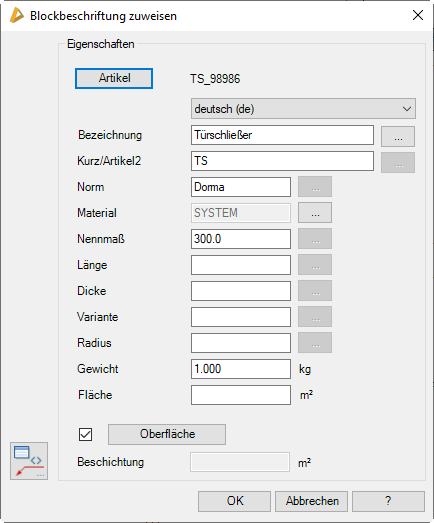

Dialogfeld Blockbeschriftung zuweisen
db_ath_blk_ldr
Artikel
Öffnet das Dialogfeld Artikel, wo Sie eine Artikelnummer angeben können. Eine ausführliche Erklärung zu Artikeln finden Sie im Kapitel Artikel .
Bezeichnung
Definiert die Bezeichnung des im Block dargestellten Objekts in der ausgewählten Sprache.
[..]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnung für verschiedene Sprachen angeben können. Weitere Informationen dazu finden Sie im Abschnitt Bezeichnung .
Kurz/Artikel2
Definiert die Kurzbezeichnung oder eine zweite Artikelnummer des im Block dargestellten Objekts.
Norm
Definiert die Norm des im Block dargestellten Objekts.
Material
Definiert das Material des im Block dargestellten Objekts. Dafür wird das Dialogfeld Materialauswahl geöffnet. Weitere Informationen dazu finden Sie im Abschnitt Materialauswahl .
Nennmaß
Definiert das Nennmaß des im Block dargestellten Objekts. Die Eingabe muss nummerisch sein.
Länge
Definiert die Länge des im Block dargestellten Objekts. Die Eingabe muss nummerisch sein.
Dicke
Definiert die Dicke des im Block dargestellten Objekts. Die Eingabe muss nummerisch sein.
Variante
Definiert das Nennmaß des im Block dargestellten Objekts.
Radius
Definiert den Radius des im Block dargestellten Objekts. Die Eingabe muss nummerisch sein.
Gewicht
Definiert das Gewicht des im Block dargestellten Objektes. Die Eingabe muss nummerisch sein.
Fläche
Definiert die Fläche des im Block dargestellten Objektes. Die Eingabe muss nummerisch sein.
Oberfläche
Definiert die Oberfläche des im Block dargestellten Objektes. Die Eingabe muss nummerisch sein. Dazu wird das Dialogfeld Oberflächen-Manager geöffnet. Weitere Informationen dazu finden Sie im Abschnitt Oberflächen verwalten .
Öffnet das Dialogfeld Beschriftung wo Sie die Beschriftungseinstellungen für den gewählten Block konfigurieren können. Weitere Informationen finden Sie im Kapitel Beschriftung .
Programmende
Mit OK wird das Dialogfeld geschlossen. Die Eingaben werden am Block gespeichert. Mit Abbrechen wird das Dialogfeld beendet und die Eingaben werden verworfen.
 | Es muss mindestens eine Feld ausgefüllt werden, ansonsten erscheint der Blockname als Beschriftungstext. |
Anmerkungen
Durch das Zuweisen von Beschriftungstexten kann ein Block im Projektbrowser einem Auftrag zugeordnet werden. Somit ist auch eine Auswertung (z.B. Listenausgabe) möglich.
| Um eine Auftragszuordnung zu ermöglichen, muss mindestens ein Feld ausgefüllt werden. |
Zuletzt geändertes Datum: 20.07.2022
