Dicke Scheibe / Körper
| Multifunktionsleiste: | Register ATHENA > Gruppe Extras > Dicke Scheibe Körper |
Menü: | ATHENA > Engineering > Dicke Scheibe Körper |
Werkzeugkasten: | ATHENA Engineering > Dicke Scheibe Körper |
Befehlseingabe: | ath_bach |
Mit diesem Programmteil können Sie, eine Dickenberechnung eines Körpers unter einer definierten Flächenlast (z.B. Wind oder Schnee) durchführen. Grundlage der Berechnung ist die Bach'sche Plattenformel.

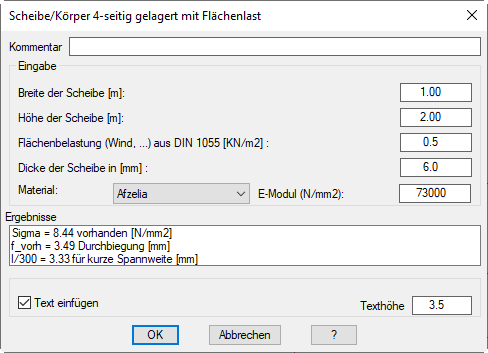

Dialogfeld Körper vierseitig gelagert mit Flächenlast
db_ath_bach
Eingabefeld Kommentar
Geben Sie hier einen Text als Überschrift oder Kommentar ein.
Dialogfeldbereich Eingabe
Im Eingabefeld Breite der Scheibe [m] geben Sie die Breite des Körpers in m ein. Im Eingabefeld Höhe der Scheibe [m] geben Sie die Höhe des Körpers in m ein. Im Eingabefeld Flächenbelastung (Wind) aus DIN 1055 [N/mm²] geben Sie die Flächenbelastung ein, die auf den Körper wirkt. In der vertikalen Einbauweise der Scheibe oder des Körpers (Windlast) können Sie folgende Werte zu Grunde legen: (Staudruck lt. Wendehorst):
0 m - 8 m 0,5 kN/m2
8 m - 20 m 0,8 kN/m2
20 m – 100 m 1,1 kN/m2
100 m - x m 1,3 kN/m2
Im Eingabefeld Dicke der Scheibe [mm] geben Sie die Dicke des Körpers in mm ein. Mit dem Auswahlfeld Materialart wählen Sie das Material, aus dem der Körper besteht. Der Elastizitätsmodul des gewählten Materials wird in das Eingabefeld E-Modul (N/mm2) automatisch eingetragen. Bei Bedarf können Sie hier den Wert für den E-Modul korrigieren. Im Ausgabefeld Ergebnisse werden sofort die Ergebnisse der Berechnung gezeigt. Wenn Sie den Schalter Text einfügen aktivieren, wird nach klicken von OK eine Ergebnistabelle in die Zeichnung eingefügt. Die Texthöhe der Ergebnistabelle können Sie im gleichnamigen Eingabefeld festlegen. Vorgabe für die Texthöhe ist die aktuelle Maßzahlhöhe. Wenn Sie das Dialogfeld mit OK beenden werden die aktuellen Eingaben für die Dauer der Zeichnungssitzung gespeichert. Bei Abbrechen werden die Eingaben verworfen.
Eingabeaufforderung
Einfügepunkt angeben:
Bestimmen Sie den Einfügepunkt der Ergebnistabelle.
Drehwinkel angeben <0>:
Bestimmen Sie den Drehwinkel der Ergebnistabelle.
Drücken Sie die Eingabetaste um den Vorgabedrehwinkel zu übernehmen.
ath_bach

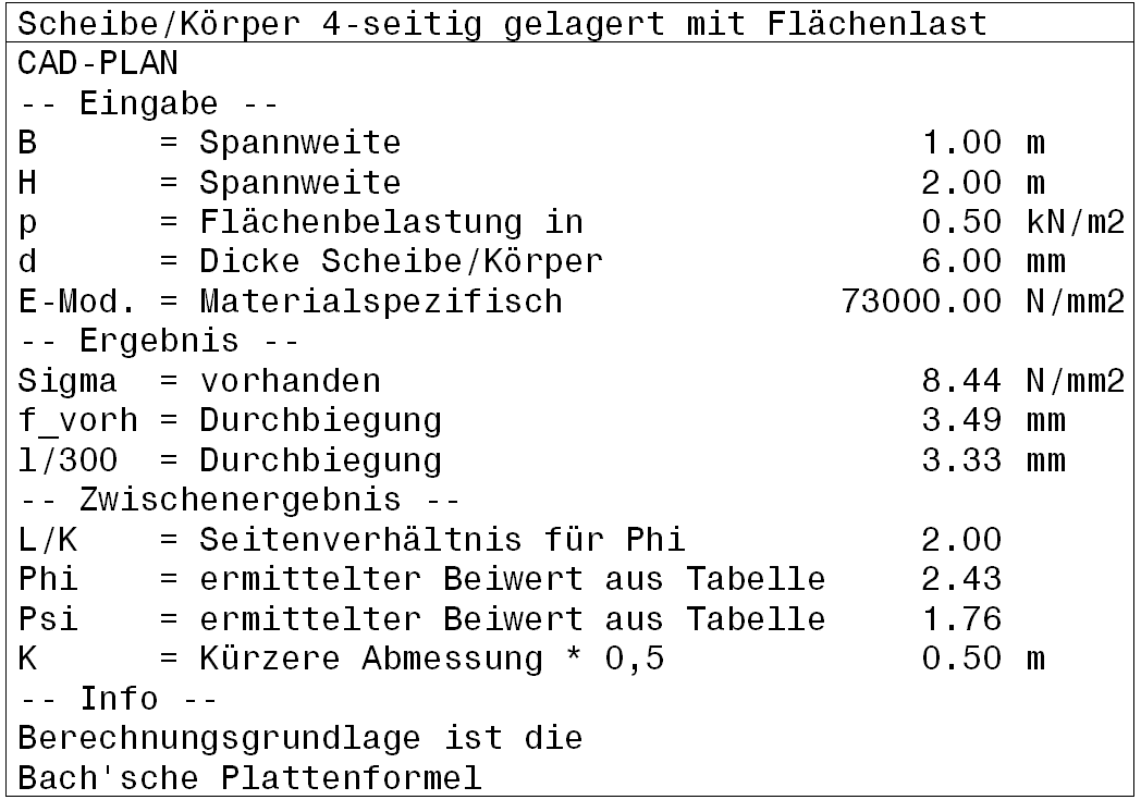

Abb. 7.5: Dicke Scheibe/Körper Ergebnistext
Anmerkungen
• Sie können eigene Materialien hinzufügen. Weitere Informationen finden sie im Kapitel
Material .
• Das Ergebnis wird als Tabelle in die aktuelle Zeichnung eingefügt.
• Die Ergebnistabelle können Sie mit dem Befehl
Objekt ändern neu berechnen. Wenn Sie die Tabelle anklicken erscheint das Dialogfeld mit den Vorgaben aus der gewählten Tabelle. Nach dem Beenden des Dialogfeldes mit OK wird die Tabelle aktualisiert.
• Die Texte in der Ergebnistabelle sind mehrsprachig gespeichert. Mit dem Befehl
Textsprache setzen können Sie die Texte in einer anderen Sprache anzeigen.
Hinweis: Diese Funktion zur Berechnung statischer Werte ist ein Hilfsmittel für den Anwender. Die Firma CAD-PLAN GmbH haftet in keinster Weise für die Ergebnisse und die daraus entstehenden Fehler und Schäden!
