Physikalische Werte
Wenn Sie im Dialogfeld Materialeigenschaften die Schaltfläche Phys. Werte ... anklicken startet ATHENA das Dialogfeld Physikalische Materialeigenschaften.
Hier geben Sie die physikalischen Materialkennwerte ein, die ATHENA bei den statischen und bauphysikalischen Berechnungen für das gewählte Material verwendet.

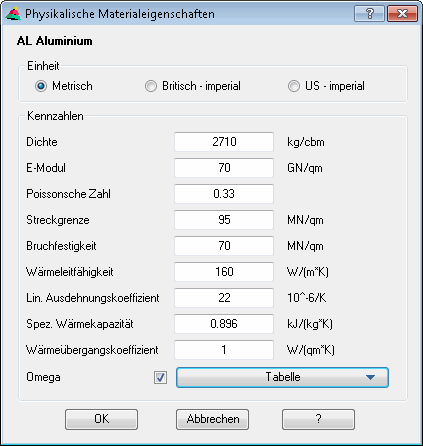

Dialogfeld Physikalische Materialeigenschaften
db_ath_mat_sys_phys
Dialogfeldbereich Einheit
Metrisch
Aktiviert metrische Einheiten für Materialkennwerte.
Britisch imperial
Aktiviert britische Einheiten für Materialkennwerte.
US imperial
Aktiviert amerikanische Einheiten für Materialkennwerte.
Dialogfeldbereich Kennzahlen
Tragen Sie die physikalischen Materialkennwerte in die entsprechenden Eingabefelder ein. Beachten Sie dabei die Einheiten, die rechts neben den Eingabefeldern stehen. Sie müssen nicht zwingend alle Werte eintragen. ATHENA listet in den Berechnungsdialogfeldern nur die Materialien auf, deren benötigte Kennwerte vorhanden sind.
 | Hinweis zur Streckgrenze: Es handelt sich hierbei erst einmal um einen zweckfreien Werkstoffkennwert. Bei Verwendung in der Lastfallstatik wird die Streckgrenze zur zulässigen Spannung. |

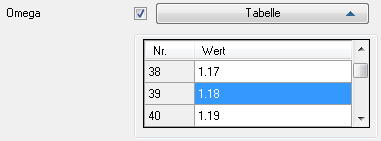

db_ath_mat_sys_phys_omega
Omega
Aktiviert die Tabelle für (Omegawerte) Knickwerte, welche für die Berechnung von Stützen benötigt werden.
Tabelle
Klappt die Tabelle der Omegawerte auf und zu. Klicken Sie in ein Feld der Tabelle um dieses zu aktivieren und den entsprechenden Wert zu ändern.
Programmende
Klicken Sie OK um das Dialogfeld zu schließen und die Materialwerte zu speichern. Klicken Sie Abbrechen um die Einstellungen zu verwerfen. ATHENA kehrt in beiden Fällen zum Dialogfeld Materialeigenschaften zurück.
Info zur Dichte:
Im Auslieferungszustand ist für die meisten Materialien bereits ein Wert für die Dichte eingetragen.
| Sind für ein Material mehrere Werte für die Dichte vorhanden oder kann diese nicht eindeutig bestimmt werden (Dichte von... bis...), so wird der Mittelwert verwendet. Beispielsweise ist das bei Holz der Fall, wo folgende Faktoren die Dichte beeinflussen: – Standort des Baumes. – Umweltbedingungen während des Wachstums. – Trocknungsgrad des Holzes |
