Projektbrowser - Eigenschaften
Stellt die Eigenschaften des im Projektbrowser aktiven Objekts dar. Die Objekteigenschaften variieren in Abhängigkeit vom gewählten Objekt.
Die meisten Eigenschaften sind informativ. Einige Eigenschaften können geändert werden.
Die Palette Objekteigenschaften wird angezeigt, wenn Sie ein Objekt in der Projektstruktur doppelt anklicken oder wenn Sie durch Rechtsklick auf ein Objekt im Kontextmenü die Option Eigenschaften wählen.
Auf allgemeine Eigenschaften und Funktionen von Paletten wird an dieser Stelle nicht eingegangen. Diese sind in der AutoCAD Dokumentation zu finden.

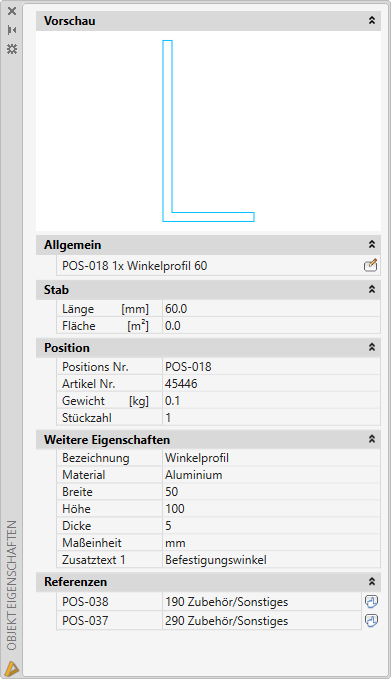

Palette Objekteigenschaften
db_ath_project_browser_properties
Die Palette Objekteigenschaften beinhaltet klappbare Abschnitte (Aufklappmenüs), die Sie mit den Doppelpfeilen neben der jeweiligen Abschnittsüberschrift schließen und öffnen können.
Abhängig vom gewählten Objekt in der Projektstruktur wechseln die dargestellten Aufklappmenüs:
Aufklappmenü Vorschau
Zeigt eine grafische Vorschau der Position. Die Vorschau ist nur bei Zeichnungspositionen verfügbar.
Aufklappmenü Allgemein
Die hier dargestellten allgemeinen Eigenschaften sind abhängig vom gewählten Objekt der Projektstruktur:
• Bei einem Auftrag oder Teilauftrag wird der Name und die Bezeichnung angezeigt.
Neben der Bezeichnung befindet sich der Button Bearbeiten. Damit können Sie das Dialogfeld Projektmanager öffnen, um die Auftragseigenschaften zu ändern.
Neben der Bezeichnung befindet sich der Button Bearbeiten. Damit können Sie das Dialogfeld Projektmanager öffnen, um die Auftragseigenschaften zu ändern.
• Bei einer Gruppe wird der Gruppenname, die Stückzahl und die Bezeichnung angezeigt.
Neben der Bezeichnung befindet sich der Button Bearbeiten. Damit können Sie das Dialogfeld Gruppe öffnen, um die Gruppeneigenschaften zu ändern.
Neben der Bezeichnung befindet sich der Button Bearbeiten. Damit können Sie das Dialogfeld Gruppe öffnen, um die Gruppeneigenschaften zu ändern.
• Bei einer Position wird die Positionsnummer, die Stückzahl und die Bezeichnung angezeigt.
Bei einer freien Position befindet sich neben der Bezeichnung der Button Bearbeiten. Damit können Sie das Dialogfeld Position öffnen, um die Positionseigenschaften zu ändern.
Bei allen anderen Positionen können Sie, wie beim Doppelklicken auf ein Zeichnungsobjekt, die Eigenschaften des jeweiligen Objektes ändern.
Bei einer freien Position befindet sich neben der Bezeichnung der Button Bearbeiten. Damit können Sie das Dialogfeld Position öffnen, um die Positionseigenschaften zu ändern.
Bei allen anderen Positionen können Sie, wie beim Doppelklicken auf ein Zeichnungsobjekt, die Eigenschaften des jeweiligen Objektes ändern.
Aufklappmenü Stab
Stabeigenschaften werden bei Zeichnungspositionen von Querschnitten oder 2D-Projektionen angezeigt.
Länge
Bei einem Querschnitt müssen Sie die Länge eintragen, da die Position sonst nicht auswertbar ist.
Bei einer Projektion wird automatisch die Projektionslänge übernommen. Diese können Sie ändern, indem Sie das Zeichnungsobjekt strecken.
Bei einer Projektion wird automatisch die Projektionslänge übernommen. Diese können Sie ändern, indem Sie das Zeichnungsobjekt strecken.
Fläche
Die Fläche wird aus der Länge und dem Umfang des Querschnitts berechnet.
Aufklappmenü Spezielle Eigenschaften
Spezielle Eigenschaften werden bei Folien und Blechquerschnitten angezeigt.
Länge
Das ist die gestreckte Länge der Folie bzw. Bleches.
Breite
Die Breite müssen Sie eintragen, da die Position sonst nicht auswertbar ist.
Fläche
Die Fläche wird der Länge und der Breite berechnet.
Aufklappmenü Position
Positionseigenschaften werden bei allen Positionen dargestellt.
Positions Nr.
Die Positions-Nr. wird automatisch vergeben, sobald Sie eine Position erstellen.
Den Nummernkreis für die verschiedene Objekttypen können Sie in den Optionen unter Voreinstellungen im Aufklappmenü Positionierung festlegen.
Den Nummernkreis für die verschiedene Objekttypen können Sie in den Optionen unter Voreinstellungen im Aufklappmenü Positionierung festlegen.
Artikel Nr.
Das ist die Artikelnummer, die Sie für das jeweilige Objekt im Dialogfeld Artikel festgelegt haben.
Gewicht
Gewicht pro Stück. Das Gewicht wird aus dem Querschnitt, der Länge und dem Material berechnet.
Stückzahl
Die Stückzahl müssen Sie in der Regel angeben.
Ausnahme sind 3D-Objekte (Stäbe und Füllungen) sowie Einsatzelemente (Fenster- /Türelemente und Fassadenelemente). Hier repräsentiert jedes Objekt in der Zeichnung eine Position in der Projektstruktur.
Ausnahme sind 3D-Objekte (Stäbe und Füllungen) sowie Einsatzelemente (Fenster- /Türelemente und Fassadenelemente). Hier repräsentiert jedes Objekt in der Zeichnung eine Position in der Projektstruktur.
Aufklappmenü Weitere Eigenschaften
Die weiteren Eigenschaften Variieren abhängig vom Objekttyp. Gängig sind Bezeichnung, Material, Nennmaß, Norm, etc.
Die weiteren Eigenschaften sind informativ und können nicht geändert werden.
Aufklappmenü Referenzen
Besitzt ein Position Referenzen, sehen Sie hier deren Positionsnummer sowie den Teilauftrag in der sich die jeweilige Referenz befindet.
Eine Position kann mehrere Referenzen haben.
Eine Position kann mehrere Referenzen haben.
Springt zur jeweiligen Referenzposition in der Projektstruktur.
Aufklappmenü Referenz-Eigenschaften
Bei Referenzen, wird hier die Positionsnummer und der Teilauftrag der referenzierten Position angezeigt.
Springt zur referenzierten Position springen in der Projektstruktur.

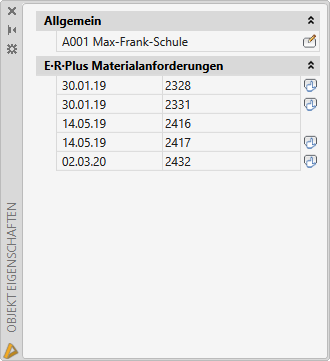

Palette Objekteigenschaften (Materialanforderungen)
db_ath_project_browser_properties
Aufklappmenü E-R-Plus Materialanforderungen
Materialanforderungen werden nur bei Aufträgen und Teilaufträgen angezeigt wenn eine solche durchgeführt wurde. In der Liste steht das Datum der Materialanforderung und die Materialanforderung-Nr.
Infos finden Sie im Abschnitt E-R-Plus Materialanforderung .
Springt zum Teilauftrag, für den eine Materialanforderung durchgeführt wurde.
