Projektmanager

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Projekt > Projekt-Manager
Menü:
Modellieren > Auswerten > Projekt-Manager
Werkzeugkasten:
ATH Auswerten > Projekt-Manager
Befehlseingabe:
ath_build_admin
Definiert Aufträge und Teilaufträge. Diese können beliebig verschachtelt werden und sind somit individuell an Ihre Projektstruktur anpassbar.
Projekte und Projektdaten werden generell nur innerhalb von Zeichnungen gespeichert, können aber aus anderen Zeichnungen importiert werden.
Aufträge sind Instanzen. Stäbe, Füllungen, Elementansichten und Fassadenansichten werden einem Auftrag zugeordnet.

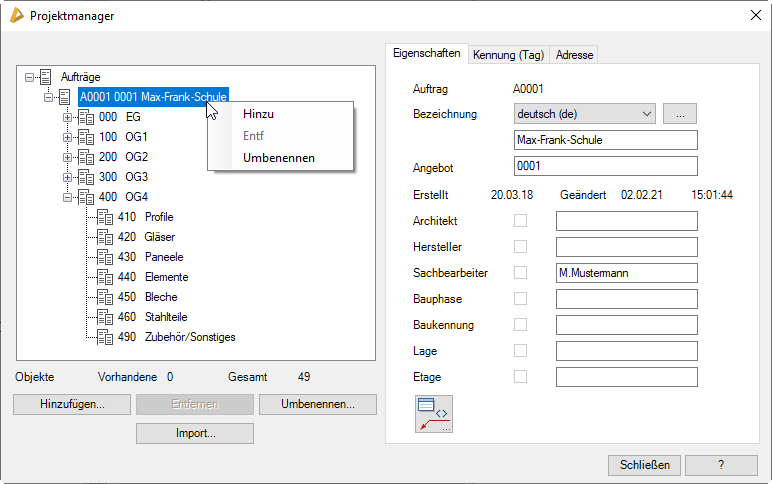

Dialogfeld Projektmanager
Auf der linken Seite des Dialogfeldes sehen Sie den Darstellungsbereich mit der Projektstruktur (Aufträge und Teilaufträge). Rechts befindet sich der Bedienbereich mit den Registerkarten Eigenschaften, Kennung (Tag) und Adresse.
db_ath_build_admin
Projektstruktur
Auf der linken Seite des Dialogfeldes sehen Sie in einer Baumstruktur die definierten Aufträge (erste Ebene in der Baumstruktur) und Teilaufträge (untergeordnete Ebenen in der Baumstruktur). Hier können Sie einen Auftrag/Teilauftrag wählen um dessen Eigenschaften anzupassen bzw. um weitere Aufträge/Teilaufträge in der Struktur zu ergänzen.
Mit Rechtsklick in der Projektstruktur wird ein Kontextmenü angezeigt, wo Sie Aufträge hinzufügen, entfernen und umbenennen können. Diese Funktionen sind identisch mit den Funktionen der Schaltflächen unterhalb der Projektstruktur.
Die Navigation zum gewünschten Auftrag oder Teilauftrag kann per Maus oder Tastatur erfolgen. Geschlossene Zweige der Baumstruktur werden mit + gekennzeichnet. Geöffnete Zweige werden mit - gekennzeichnet. Wenn Sie mit der Tastatur navigieren können Sie folgende Tasten verwenden:
• Pfeil nach oben wechselt zum vorhergehenden Auftrag/Teilauftrag
• Pfeil nach rechts oder + öffnet den gewählten Zweig
• Pfeil nach links oder - schließt den gewählten Zweig
• Pfeil nach unten wechselt zur nächsten Auftrag/Teilauftrag
Haben Sie die Objekte bereits einem Auftrag zugewiesen, so wird dies unterhalb der Baumstruktur angezeigt.
Objekte vorhanden
Zeigt die Anzahl der Objekte, die dem selektierten Zweig zugewiesen wurden.
Gesamt
Zeigt die Anzahl der Objekte, die dem selektierten Zweig sowie Unterzweigen zugewiesen wurden.
Hinzufügen ...
Ergänzt einen Teilauftrag in der gewählten Projektstruktur. Dazu wird das Dialogfeld Hinzufügen geöffnet, wo Sie die Auftragsdaten angeben können.
Ein Auftragsname muss vergeben werden. Der Name eines Auftrages/Teilauftrages innerhalb eines Projektes muss eindeutig sein. Wenn also der Auftragsname 001 heißt, ist kein Teilauftrag mit dem Namen 001 zulässig.
Weitere Informationen dazu finden Sie im Abschnitt Auftrag hinzufügen .
Entfernen
Löscht den gewählten Auftrag/Teilauftrag aus der Liste.
Umbenennen ...
Ändert den Namen des gewählten Auftrags/Teilauftrags. Dazu wird das Dialogfeld Umbenennen geöffnet, wo Sie die Auftragsdaten ändern können. Weitere Informationen dazu finden Sie im Abschnitt Auftrag umbenennen .
Import ...
Importiert ein komplettes Projekt mit allen Aufträgen und Teilaufträgen aus einer anderen Zeichnung. Weitere Informationen dazu finden Sie im Abschnitt Auftrag importieren .

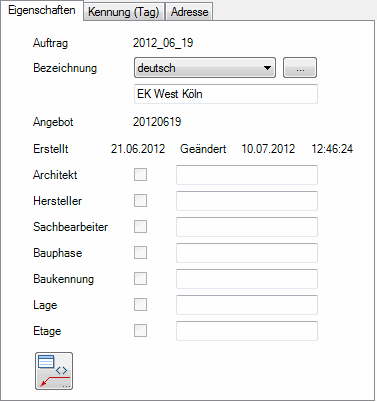

Registerkarte Eigenschaften
db_ath_build_admin_eigenschaften
Auftrag/Teilauftrag
Zeigt den Namen des gewählten Auftrages/Teilauftrages an. Der Name ist sprachunabhängig und kann an dieser Stelle nicht geändert werden.
Bezeichnung
Definiert die Bezeichnung des Auftrages/Teilauftrages. Sie können die Bezeichnung in verschiedenen Sprachen speichern. Wählen Sie dazu die gewünschte Sprache aus der Liste.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Unter der Bezeichnung sehen Sie noch die Angebotsbezeichnung sowie das Erstellungs- und Änderungsdatum des Auftrages.
Weitere Auftragsdaten
In den folgenden Eingabefeldern können Sie die weiteren Auftragsdaten, wie Architekt, Sachbearbeiter, Bauphase, usw. definieren. Diese Daten werden normalerweise im Auftrag angegeben und an die Teilaufträge übertragen.
Möchten Sie für einen Teilauftrag andere Auftragsdaten als die übergeordneten verwenden, so können Sie den Schalter vor dem jeweiligen Eingabefeld aktivieren. Das jeweilige Eingabefeld wird freigegeben und die entsprechende Eigenschaft ist änderbar. Die Änderung wird wieder an die untergeordneten Teilaufträge, wenn vorhanden, übertragen.
Beschriftung
Öffnet das Dialogfeld Beschriftung. Weitere Informationen dazu finden Sie im Kapitel Beschriftung .

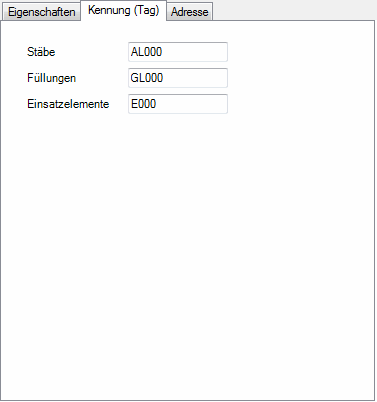

Registerkarte Kennung (Tag)
db_ath_build_admin_tag
Definiert die Vorgabewerte der Kennungen für Stäbe, Füllungen und Einsatzelemente. Diese gelten pro Auftrag und werden hochgezählt, wenn Sie eine Gleichteilerkennung mit dem Befehl Kennungen zuweisen durchführen.
Da Kennungen automatisch hochgezählt werden, dürfen die hier festgelegten Vorgabewerte nur aus Buchstaben und Zahlen bestehen. Sonderzeichen (auch Umlaute) oder Leerzeichen sind nicht zulässig und werden automatisch entfernt.
Weitere Informationen dazu finden Sie im Abschnitt Kennungen zuweisen .

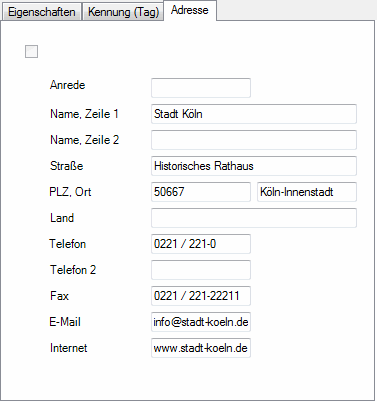

Registerkarte Adresse
db_ath_build_admin_adress
Definiert die Adressdaten für das Projekt.
Diese Adressdaten werden normalerweise für den Auftrag angegeben und an die Teilaufträge übertragen.
Möchten Sie für einen Teilauftrag andere Adressdaten verwenden, so können Sie den Schalter aktivieren. Die Eingabefelder werden dann freigegeben und die Adressdaten sind änderbar.
Klicken Sie den Button Schließen an um das Dialogfeld zu schließen.
Zuletzt geändertes Datum: 25.07.2022
