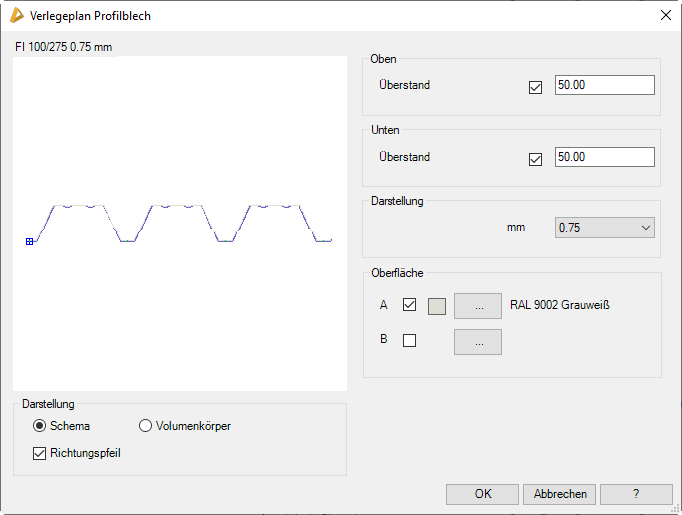

Ein nachträgliches Ändern der Profilbleche des Verlegeplans ist per Doppelklick (oder Objekt ändern) möglich. Zum Ändern der Eigenschaften wird das Dialogfeld Verlegeplan Profilblech geöffnet.

Auf der linken Seite sehen Sie eine Vorschau. Sie dient in erster Linie der visuellen Kontrolle und zeigt das Teil mit den eingestellten Eigenschaften.

Stellt die Profilbleche des Verlegeplans schematisch dar (mit diagonaler Linie, Richtungspfeil und Beschriftung).

Stellt die Profilbleche des Verlegeplans als dreidimensionale Volumenkörper dar. Bei dieser Darstellung wird die diagonale Linie ausgeblendet und die Beschriftung wird in der Mitte unten angezeigt.
Verwenden Sie den Befehl Objekt zu Volumenkörper um mehrere Elemente in Volumenkörper umzuwandeln.

Schaltet den Richtungspfeil ein und aus. Standardmäßig ist dieser eingeschaltet.

Definiert den Überstand der Profilbleche. Wenn Sie den Schalter ausschalten wird kein Überstand verwendet.
Beim Überstand wird die Spannrichtung berücksichtigt. Bei vertikaler Spannrichtung wird der Überstand oben und unten angeben. Bei horizontaler Spannrichtung rechts und links.

Hier können Sie die Materialstärke der Profilbleche ändern. In der Liste werden die verfügbaren Blechdicken des aktuellen Profilblechs angezeigt.

Aktiviert eine Oberflächenangabe für die Seite A bzw. B.

Die Oberfläche wird bei der Beschriftung ausgegeben und in der Liste ausgewertet.
