Verlegeplan Profilblech
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnen > Blechbearbeitung |
Menü: | ATHENA > Blech > Verlegeplan Profilblech | |
Werkzeugkasten: | ATH Blech > Verlegeplan Profilblech | |
Befehlseingabe: | ath_fplate |
Verlegt Profilbleche in rechteckigen Flächen durch Angabe von diagonalen Eckpunkten.
Der Verlegeplan wird schematisch dargestellt:
Die Profilbleche werden mit einer diagonalen, geraden Linie markiert, auf deren Mitte die Stückzahl und die Positionsnummer sowie die Bezeichnung und die Länge des Profilbleches ersichtlich sind. Im ersten Drittel der Linie befindet sich ein Richtungspfeil, der die Spannrichtung anzeigt.
Die Profilbleche werden mit einer diagonalen, geraden Linie markiert, auf deren Mitte die Stückzahl und die Positionsnummer sowie die Bezeichnung und die Länge des Profilbleches ersichtlich sind. Im ersten Drittel der Linie befindet sich ein Richtungspfeil, der die Spannrichtung anzeigt.
Da die Profilbleche des Verlegeplans einem Auftrag zugeordnet werden, muss in der Zeichnung mit dem Projektmanager ein Auftrag angelegt worden sein. Wenn Sie den Befehl ausführen, müssen Sie zuerst den Auftrag wählen, dann folgt:
Eingabeaufforderung
Spannrichtung [Vertikal/Horizontal/?] <Horizontal>:
Geben Sie die Spannrichtung (Ausrichtung) an.
Wählen Sie die Option Horizontal um die Profile horizontal zu verlegen.
Wählen Sie die Option vertikal um die Profile vertikal zu verlegen.
Mit der Option ? rufen Sie die Hilfe auf.
Nachdem Sie die Spannrichtung für Ihren Verlegeplan gewählt haben, wird das Dialogfeld Profilblech angezeigt. Wählen Sie dort das gewünschte Profilblech aus und klicken Sie OK. Jetzt können Sie die den Verlegeplan erstellen indem Sie jeweils die diagonalen Eckpunkte angeben:
Eingabeaufforderung
Startpunkt angeben oder [Palette/?]:
Geben Sie den Startpunkt der Profilverlegung an.
Mit der Option Palette können Sie die Verlegeplan Profilblech erneut anzeigen, wenn Sie diese geschlossen hatten.
Mit der Option ? rufen Sie die Hilfe auf.
Endpunkt angeben oder [?]:
Geben Sie den diagonalen Endpunkt der Profilverlegung an.
Diese Eingabeaufforderung wird solange wiederholt, bis Sie den Befehl mit durch Drücken der ENTER-Taste beenden.
Solange die Eingabeaufforderung aktiv ist, wird die Palette Verlegeplan Profilblech angezeigt. Dort können Sie einige Eigenschaften anpassen, während Sie den Verlegeplan erstellen.
Auf allgemeine Eigenschaften der Palette wird an dieser Stelle nicht eingegangen. Diese sind in der AutoCAD Dokumentation zu finden.

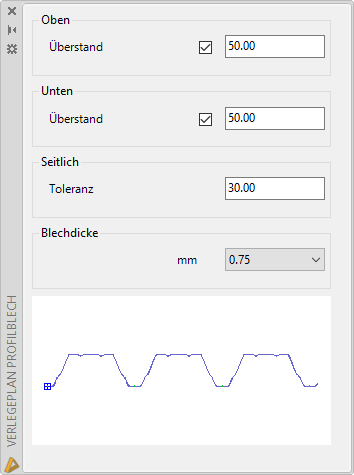

Palette Verlegeplan Profilblech
db_ath_fplate
Dialogfeldbereich Oben und Unten (Rechts und Links)
Überstand
Definiert den Überstand der Profilbleche. Wenn Sie den Schalter ausschalten wird kein Überstand verwendet.
Beim Überstand wird die Spannrichtung berücksichtigt. Bei vertikaler Spannrichtung wird der Überstand oben und unten angeben. Bei horizontaler Spannrichtung rechts und links.
Beim Überstand wird die Spannrichtung berücksichtigt. Bei vertikaler Spannrichtung wird der Überstand oben und unten angeben. Bei horizontaler Spannrichtung rechts und links.
 | Abhängig von der Spannrichtung ändern sich die Texte im Dialogfeld: • Spannrichtung vertikal: Oben und Unten. • Spannrichtung horizontal: Rechts und Links. |
Dialogfeldbereich Seitlich
Toleranz
Definiert den Grenzwert ab wann ein weiteres Profilblech erstellt wird.
| Bsp.für eine Profilblechbreite von 1000 und Toleranz 30: • Ist der orthogonale Abstand zwischen den gewählten Punkten 1031 bis 2030, werden zwei Profilbleche erstellt. • Ist der Abstand 2031 (bis 3030) werden drei Profilbleche erstellt. • Ab 3031 (bis 4030) werden vier Profilbleche erstellt, usw. |
Blechdicke
Hier können Sie die Materialstärke der Profilbleche ändern. In der Liste werden die verfügbaren Blechdicken des gewählten Profilblechs angezeigt.
Programmende
Wenn Sie die Eingabeaufforderung durch Drücken der Taste ENTER abschließen wird der Befehl beendet.
Zuletzt geändertes Datum: 20.07.2022
