Liste Profilblech
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ausgabe > Liste Baugruppe |
Menü: | Modellieren > Auswerten > Liste Profilblech | |
Werkzeugkasten: | ATH Auswerten > Liste Profilblech | |
Befehlseingabe: | ath_fsheet_list |
Erstellt Stücklisten von Profilblechen, die per Verlegeplan angeordnet wurden.
Wenn Sie den Befehl aufrufen folgt:

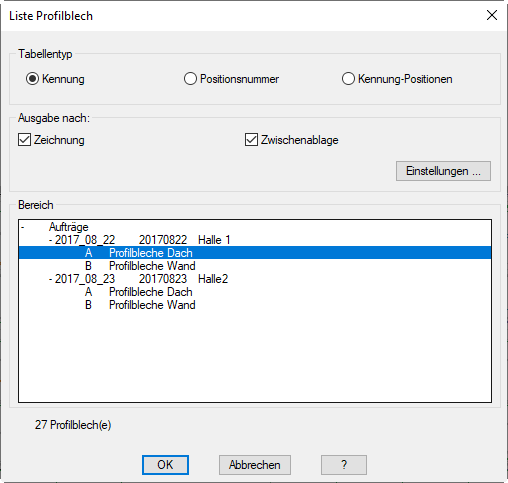

Dialogfeld Liste Profilblech
db_ath_fsheet_list
Dialogfeldbereich Tabellentyp
Kennung
Erstellt eine Stückliste, in der Teile mit gleichen Kennungen zusammengefasst werden.
Positionsnummer
Erstellt eine Stückliste der einzelnen Positionen. Gleiche Teile werden nicht zusammengefasst.
Kennung-Positionen
Erstellt eine Liste, der Kennungen mit den darin enthaltenen Positionen.
Dialogfeldbereich Ausgabe nach:
Zeichnung
Erstellt eine Liste, die in die Zeichnung eingefügt wird. Alternativ kann auch eine vorhandene Liste aktualisiert werden. Zum Einfügen der Liste folgt eine Eingabeaufforderung.
Zwischenablage
Kopiert die Liste in die Zwischenablage.
Dialogfeldbereich Bereich
Zeigt die Projektstruktur der Zeichnung. Wählen Sie hier den Auftrag bzw. den Teilauftrag, den Sie auswerten möchten.
Programmende
Nach dem Beenden des Dialogfeldes mit OK wird die Liste je nach Einstellung in die Zeichnung eingefügt und/oder in die Zwischenablage kopiert. Nach dem Kopieren in die Zwischenablage erscheint eine Meldung, die Sie bestätigen müssen. Beim Einfügen in die Zeichnung folgt:
Eingabeaufforderung
Einfügepunkt angeben oder [Ersetzen/?]:
Bestimmen Sie den Einfügepunkt der Liste mit der Maus oder durch Koordinateneingabe.
Wählen Sie die Option Ersetzen um eine vorhandene Liste zu aktualisieren.
Mit der Option ? rufen Sie die Hilfe auf.
Option Ersetzen
Tabelle wählen oder [?]:
Wählen Sie die Liste, die Sie aktualisieren möchten.
Zugehörige Befehle
Zuletzt geändertes Datum: 25.07.2022
