Programm zum Konstruieren von Treppen. Alle Treppenparameter sind in einem Dialogfeld festzulegen. Komplett bemaßte Stufen sowie Grundriss, 3D-Modell, Stufendiagramme und Wangen/Holme können Sie in die aktuelle Zeichnung einfügen.

Grundlage für die Treppenberechnung ist die DIN 18065 (Gebäudetreppen).

Das Dialogfeld enthält auf der linken Seite eine Vorschau der Treppe. Die Vorschau dient in erster Linie der visuellen Kontrolle, bietet aber noch weitere Funktionen:

Durch Klicken in die Vorschau mit dem Mausrad werden zusätzliche Funktionen aktiviert. Weitere Informationen dazu finden Sie im Abschnitt Objektvorschau .

Links von der Voransicht sind Schaltflächen angebracht, mit denen Sie sowohl die Voransicht als auch die Einfügung der Projektion in die Zeichnung einstellen können. Weitere Informationen dazu finden Sie im Abschnitt Objektansichten .

Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit den Registerkarten:

Die einzelnen Registerkarten wiederum enthalten Aufklappmenüs mit den entsprechenden Einstellungsoptionen.

Eine Beschreibung der Registerkarten und Aufklappmenüs finden Sie weiter unten in diesem Abschnitt.
Der Bereich Verwaltung ist bei anderen Objekten identisch. Eine ausführliche Beschreibung des Verwaltungsbereiches finden Sie im Kapitel Verwaltung von Objekten .

Dieser Bereich enthält folgende Aufklappmenüs:

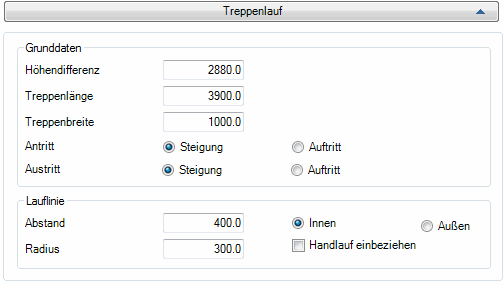

Gibt die Höhendifferenz an, welche die Treppe überwindet.

Gibt die horizontale Länge der Treppe an.

Gibt die Breite der Treppe an.

Legt fest ob der Treppenantritt mit einer Steigung oder einem Auftritt beginnt.

Legt fest ob der Treppenaustritt mit einer Steigung oder einem Auftritt beginnt.

Definiert den Abstand der Lauflinie zur Außen- oder Innenseite der Treppe.

Definiert den Radius der Lauflinie bei 1/4 oder 1/2 gewendelten Treppen.

Der Abstand der Lauflinie wird von der Innenseite der Treppe angegeben.

Der Abstand der Lauflinie wird von der Außenseite der Treppe angegeben.

Misst den Abstand der Lauflinie von der Mitte des Handlauf.

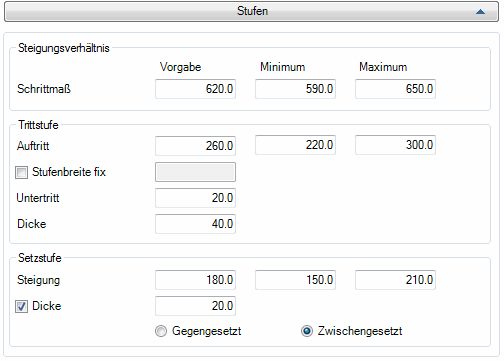

Definiert das vorgegebene sowie das kleinste und das größte zulässige Schrittmaß.

Definiert den vorgegebenen sowie den kleinsten und den größten zulässigen Auftritt.

Aktiviert eine feste Breite für die Trittstufe. Das Breitenmaß der Stufe ist im Eingabefeld festzulegen.

Gibt das Maß für den Untertritt an.

Gibt das Dickenmaß der Trittstufe an.

Definiert die vorgegebene sowie die kleinste und die größte zulässige Steigung.

Aktiviert die Setzstufe. Das Dickenmaß der Setzstufe ist im Eingabefeld festzulegen.

Bewirkt, dass die Setzstufen von hinten gegen die Trittstufen gesetzt werden.

Bewirkt, dass die Setzstufe zwischen die Trittstufen gesetzt werden.

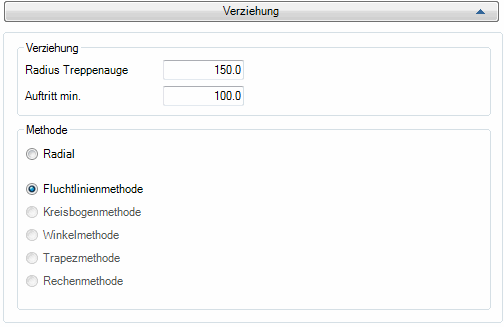

Gibt bei der Radialmethode den Radius der Verziehung an.
Gibt bei der Fluchtlinienmethode den Radius des Treppenauges an.

Gibt das Mindestmaß für den Auftritt bei der Fluchtlinienmethode an.

Berechnet die Stufenverziehung von gewendelten Treppen nach der Radialmethode.

Berechnet die Stufenverziehung von gewendelten Treppen nach der Fluchtlinienmethode.

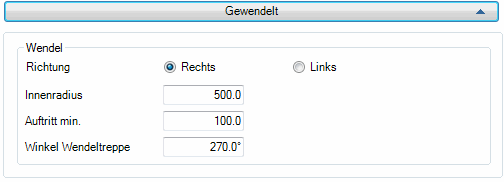

Ändert die Vorgaberichtung für gewendelte Treppen auf rechts.

Ändert die Vorgaberichtung für gewendelte Treppen auf links.

Gibt den Vorgabeinnenradius für Wendeltreppen an.

Gibt das Mindestmaß für den Auftritt der Trittstufen an.

Gibt den Vorgabewinkel für Wendeltreppen an.

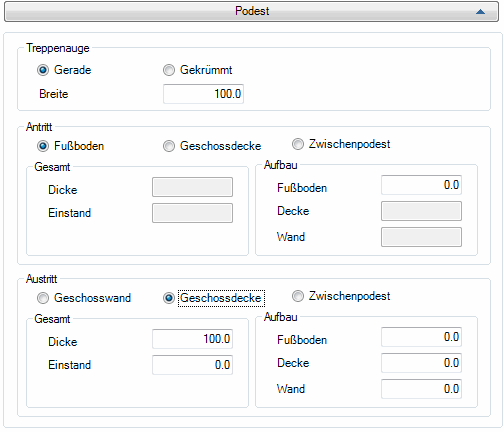

Stellt ein gerades Treppenauge als Vorgabe ein. Die Breite des Treppenauges kann im Eingabefeld definiert werden.

Stellt ein gekrümmtes Treppenauge als Vorgabe ein. Der Radius des Treppenauges kann im Eingabefeld definiert werden.

Definiert die Breite bzw. den Radius des Treppenauges.

Legt fest, dass der Treppenantritt am Fußboden beginnt.
Die Höhe des Fußbodenaufbaus kann im entsprechenden Eingabefeld definiert werden.

Legt fest, dass der Treppenantritt an einer Geschossdecke beginnt.
Die Deckenmaße können in den entsprechenden Eingabefeldern definiert werden.

Legt fest, dass der Treppenantritt an einem Zwischenpodest beginnt.

Definiert die Gesamtdicke der Geschossdecke.

Definiert den Einstand der Geschossdecke unter dem Treppenantritt.

Definiert die Höhe des Fußbodenaufbaus.

Definiert die Dicke der Geschossdecke.

Definiert die Wandstärke.

Analog zum Antritt sind hier die entsprechenden Voreinstellungen für den Austritt festgelegt. Die Beschreibung dazu finden Sie im Dialogfeldbereich Antritt .

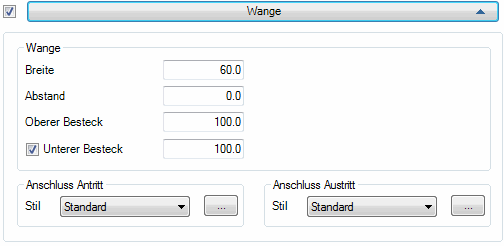

Definiert die Wangenbreite (Materialstärke).

Legt den Abstand zwischen Treppe und Wange fest.

Definiert den Abstand von der Vorderkante einer Trittstufe bis zur Oberkante der Wange.

Je nach Schalterstellung definieren Sie hier entweder die Höhe der Wange oder den Abstand von der Hinterkante der Trittstufe bis zur Unterkante der Wange.

Definiert die Anschlussart der Wange im Antritt. Sie können wählen zwischen: Standard, Horizontal und Vertikal.

Abhängig von der gewählten Anschlussart öffnet sich ein Unterdialogfeld, in dem Sie zusätzliche Anschlussparameter einstellen können. Weitere Informationen dazu finden Sie im Abschnitt Wangenanschluss Antritt .

Definiert die Anschlussart der Wange im Austritt. Sie können wählen zwischen: Standard, Geklinkt, Horizontal und Vertikal.

Abhängig von der gewählten Anschlussart öffnet sich ein Unterdialogfeld, in dem Sie zusätzliche Anschlussparameter einstellen können. Weitere Informationen dazu finden Sie im Abschnitt Wangenanschluss Austritt .

Noch nicht verfügbar.

Noch nicht verfügbar.

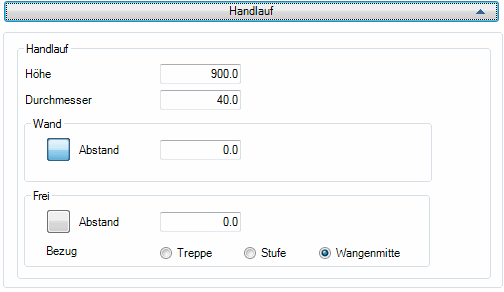

Definiert die Höhe des Handlaufs.

Definiert den Durchmesser des Handlaufs.

Gibt den Abstand von der Wand zur Mitte des Handlaufs an.

Gibt den Abstand von der Mitte des Handlaufs wahlweise zur Treppe, Stufe oder Wand an. Welcher Abstand tatsächlich gilt ist mit den folgenden Optionsfeldern festzulegen:

Gibt den Abstand zur Außenseite der Treppe an.

Gibt den Abstand zur Außenseite der Treppenstufe an.

Gibt den Abstand zur Mitte der Treppenwange an.

Der Inhalt dieser Registerkarte ist dynamisch und ändert sich in Abhängigkeit vom aktivem Treppentyp, welcher in der Tabelle Läufe selektiert wird.

Wenn ein Treppenlauf selektiert wird, werden Schaltflächen zum Ändern des Laufes angezeigt. Des Weiteren werden folgende Aufklappmenüs mit weiteren Einstellmöglichkeiten eingeblendet:

Wenn Sie in der Tabelle ein Treppenpodest selektieren, werden Schaltflächen zum Ändern des Podestes angezeigt. Außerdem werden zusätzliche Dialogfeldbereiche mit weiteren Einstellmöglichkeiten angezeigt.

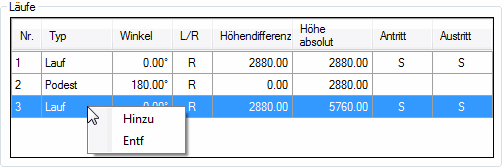

Hier werden die vorhandenen Treppenläufe und Podeste mit ihren Eigenschaften in tabellarischer Form angezeigt. Die Eigenschaften des jeweiligen Laufes sind nicht direkt in der Tabelle änderbar. Änderungen können in den Eingabefeldern weiter unten vorgenommen werden. Selektieren Sie dazu den zu ändernden Lauf in der Tabelle.

Wenn Sie einen Lauf mit der rechten Maustaste anklicken erscheint ein Kontextmenü mit folgenden Optionen:

Ergänzt einen neuen Lauf am Tabellenende.

Löscht den selektierten Treppenlauf aus der Tabelle.

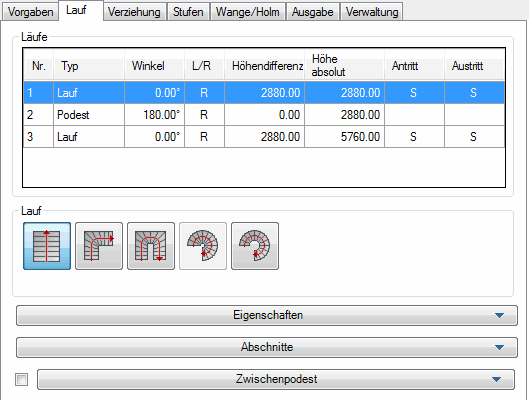

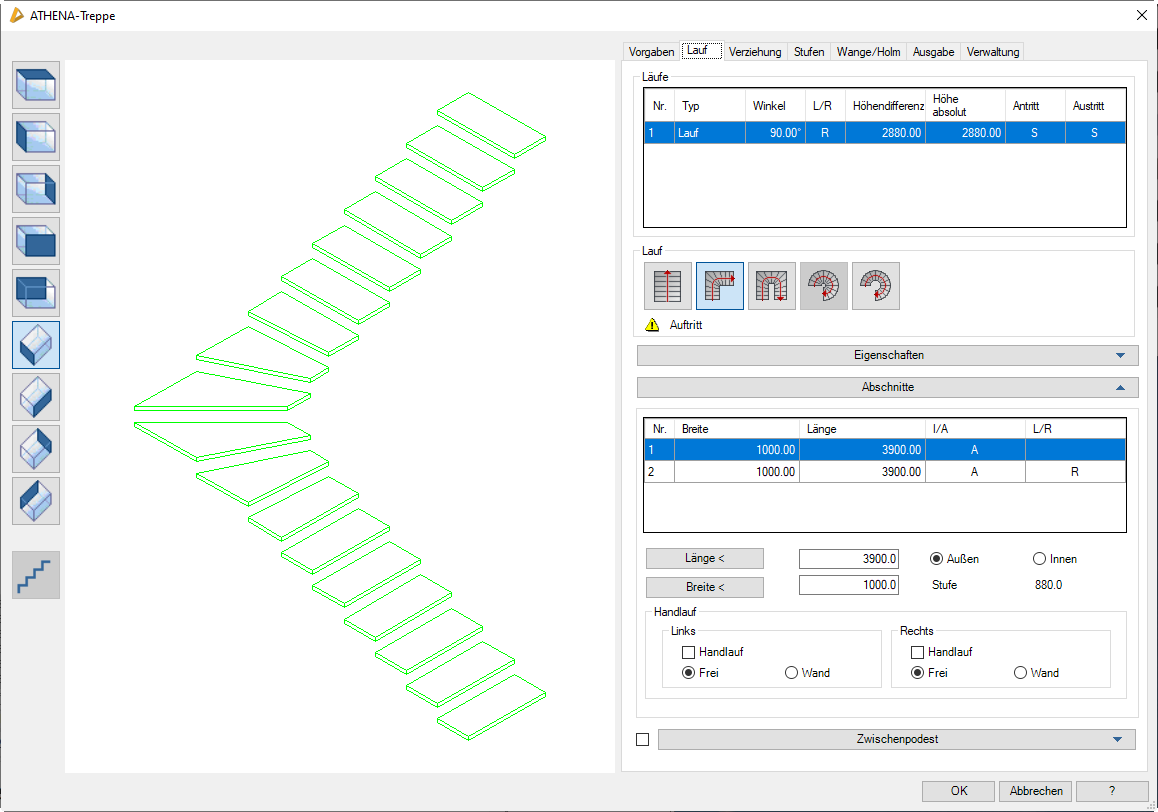

Wenn Sie einen Lauf selektieren, sieht das Dialogfeld so aus:

Durch anklicken der entsprechenden Schaltfläche können Sie den gewünschten Treppenlauf einstellen.

Erstellt einen geraden Treppenlauf.

Erstellt einen viertelgewendelten Treppenlauf.

Erstellt einen halbgewendelten Treppenlauf.

Diese Option ist noch nicht freigeschaltet.

Erstellt eine Wendeltreppe.

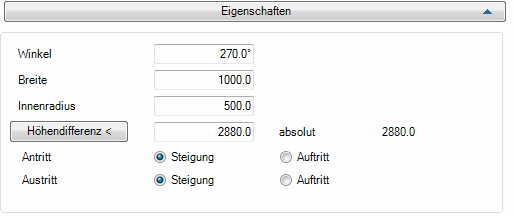

Gibt den Winkel bei viertelgewendelten, halbgewendelten und gewendelten Treppen an.

Gibt die Breite für Wendeltreppen an.

Definiert den Innenradius bei Wendeltreppen.

Gibt die Höhendifferenz an, welche die Treppe überwindet.

Mit der Schaltfläche Höhendifferenz < können Sie diese durch anklicken von zwei Punkten in der Zeichnung abgreifen. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint die Eingabeaufforderung:

Legt fest ob der Treppenantritt mit einer Steigung oder einem Auftritt beginnt.

Legt fest ob der Treppenaustritt mit einer Steigung oder einem Auftritt endet.

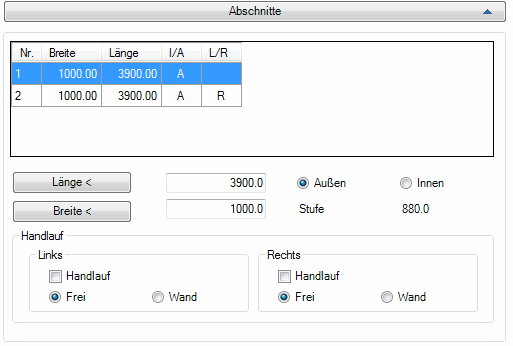

In der Tabelle werden die Eigenschaften der Abschnitte des aktuellen Treppenlaufes angezeigt. Die Eigenschaften des selektierten Laufes können Sie in den weiteren Bereichen des Dialogfeldes ändern.

Definiert die Länge des Treppenlaufes. Wenn Sie die Schaltfläche anklicken, können Sie die Länge aus der Zeichnung abgreifen. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Gibt die Länge an der Treppenaußenseite an.

Gibt die Länge an der Treppeninnenseite an.

Definiert die Breite des Treppenlaufes. Wenn Sie die Schaltfläche anklicken, können Sie die Breite aus der Zeichnung abgreifen. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint eine Eingabeaufforderung.

Schaltet den Handlauf auf der entsprechenden Seite für den aktuellen Treppenabschnitt ein.

Verwendet den voreingestellten freien Abstand zwischen Handlauf und Treppe.

Verwendet den voreingestellten Wandabstand des Handlaufs.

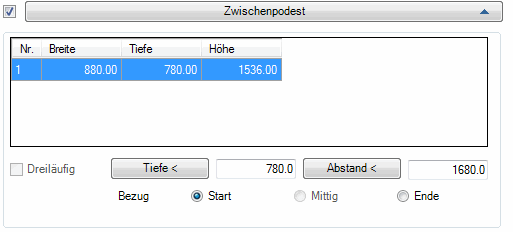

In der Tabelle werden die Eigenschaften der Zwischenpodeste angezeigt. Die Eigenschaften des selektierten Zwischenpodestes können Sie in den weiteren Bereichen des Dialogfeldes ändern.

Erzeugt zwei Zwischenpodeste bei halbgewendelten Treppen, so dass eine Treppe mit drei Läufen entsteht.

Bestimmt das Tiefenmaß des Zwischenpodestes.

Bestimmt das horizontale Abstandsmaß des Zwischenpodest zur Treppe.

Legt fest worauf sich das Abstandsmaß des Zwischenpodestes bezieht.

Der Abstand wird von der Vorderkante der ersten Treppenstufe zur Vorderkante des Zwischenpodestes bemessen.

Der Abstand wird vermittelt.

Der Abstand wird von der Hinterkante der letzten Treppenstufe zur Hinterkante des Zwischenpodestes bemessen.

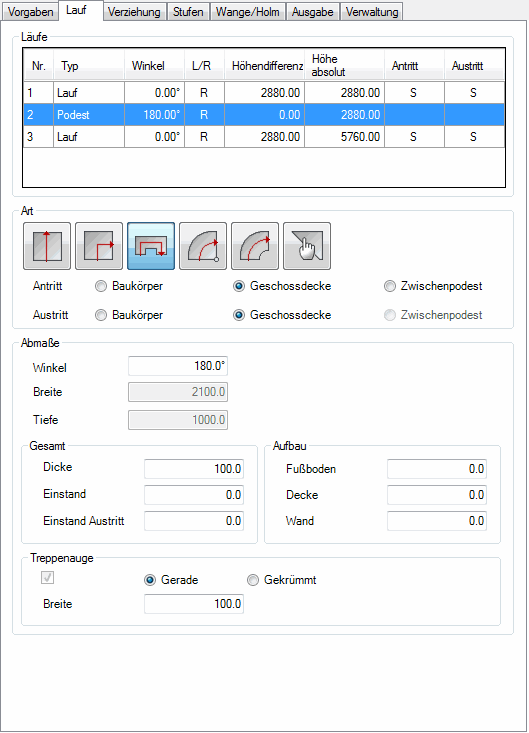

Wenn Sie ein Podest selektieren sieht das Dialogfeld so aus:



Durch anklicken der entsprechenden Schaltfläche können Sie den gewünschten Treppenlauf einstellen.

Erstellt eine gerades Treppenpodest ohne Änderung der Laufrichtung.

Erstellt ein Treppenpodest mit Änderung der Laufrichtung.

Erstellt ein Treppenpodest mit Änderung der Laufrichtung.

Erstellt ein Treppenpodest in Spindelform.

Erstellt ein Treppenpodest in Wendelform.



Erstellt ein Treppenpodest durch wählen einer gezeichneten Kontur. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Legt fest ob der Antritt an einem Baukörper, an einer Geschossdecke oder an einem Zwischenpodest anschließt.

Legt fest ob der Austritt an einem Baukörper, an einer Geschossdecke oder an einem Zwischenpodest anschließt.

Definiert den Winkel der Änderung der Laufrichtung.

Gibt die Podestbreite an.

Gibt die Podesttiefe an.

Definiert die Gesamtdicke der Geschossdecke.

Definiert den Einstand der Geschossdecke am Treppenantritt.

Definiert den Einstand der Geschossdecke am Treppenaustritt.

Definiert die Höhe des Fußbodenaufbaus.

Definiert die Dicke der Geschossdecke.

Definiert die Wandstärke.

Durch Aktivieren des Schalters wird ein Treppenauge vorgesehen.

Aktiviert ein gerades Treppenauge.

Aktiviert ein gekrümmtes Treppenauge

Definiert je nach gewähltem Typ (gerade oder gekrümmt) die Breite bzw. den Radius des Treppenauges.

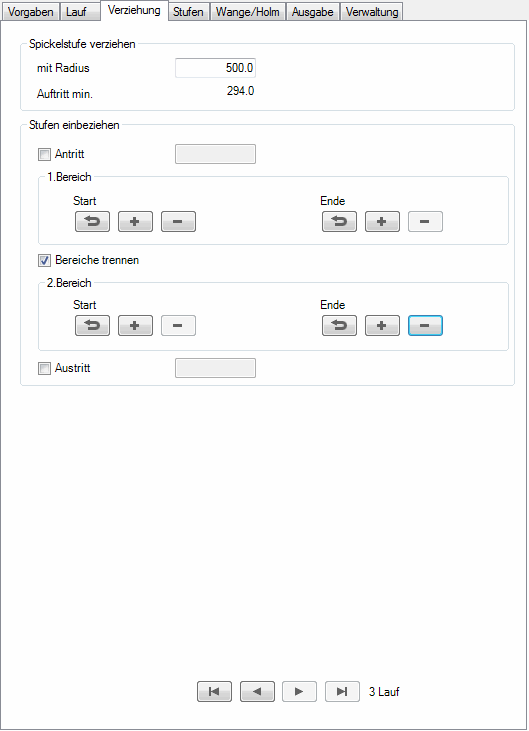

Hier können Sie die Verziehung der Treppe manipulieren.

Auftritt min.
Zeigt die Breite des kleinsten Auftrittes an.

Aktiviert einen schrägen Antritt. Im Eingabefeld, welches beim Aktivieren des Schalters freigegeben wird, können Sie den Antrittswinkel festlegen.

Für die Stufenverziehung am Start und am Ende, können Sie mit den jeweiligen Schaltflächen zusätzliche Stufen einbeziehen oder Stufen entfernen.

Stellt den Ursprungszustand der Verziehung wieder her. Das bedeutet manuell hinzugefügte Stufen werden gelöscht und manuell entfernte Stufen werden hinzugefügt.

Bezieht eine weitere Stufe in jeweiligen Bereich (Start oder Ende) ein.

Entfernt eine Stufe aus dem jeweiligen Bereich (Start oder Ende).

Trennt die Bereiche der Verziehung bei halbgewendelten Treppen. Somit können Sie die Verziehung für jede Richtungsänderung separat anpassen.

Aktiviert einen schrägen Austritt. Im Eingabefeld, welches beim Aktivieren des Schalters freigegeben wird, können Sie den Austrittswinkel festlegen.

Schaltflächen zum Wechseln des Treppenlaufes siehe .

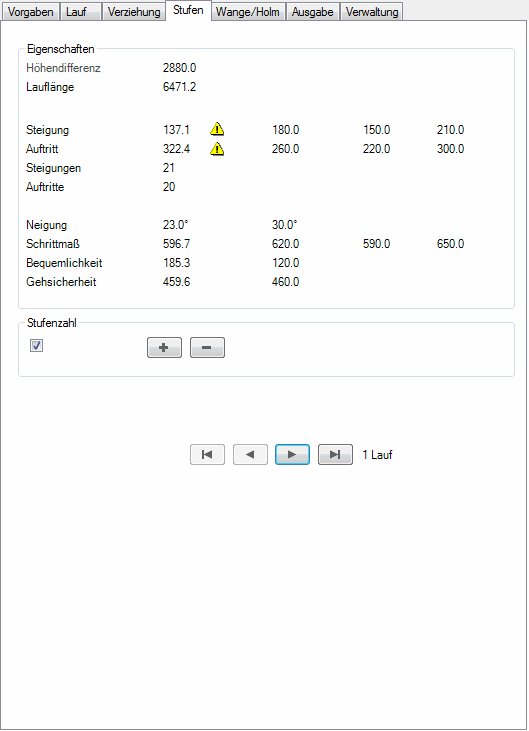

Hier werden neben den berechneten Werte des aktuellen Treppenlaufes zur Kontrolle noch die eingestellten Vorgabewerte sowie Minimal- und Maximalwerte angezeigt.

Weichen die berechneten Werte von den Vorgabewerten ab, wird ein gelbes Warnsymbol angezeigt. In diesem Fall müssen Sie entscheiden ob die Abweichung vertretbar ist oder ob man die entsprechenden Werte durch Entfernen oder Hinzufügen von Stufen verbessern kann.

Der Schalter wird automatisch aktiviert, sobald Sie die Stufenzahl manipulieren. Durch Deaktivieren des Schalters wird die vom Programm berechnete Stufenanzahl für den Treppenlauf eingestellt.

Fügt dem aktuellen Treppenlauf eine Stufe hinzu.

Entfernt eine Stufe aus dem aktuellen Treppenlauf.

Schaltflächen zum Wechseln des Treppenlaufes siehe .

Dieser Bereich enthält folgende Aufklappmenüs:

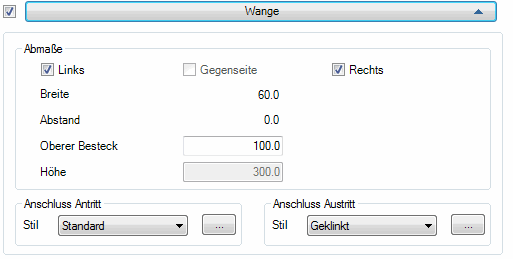

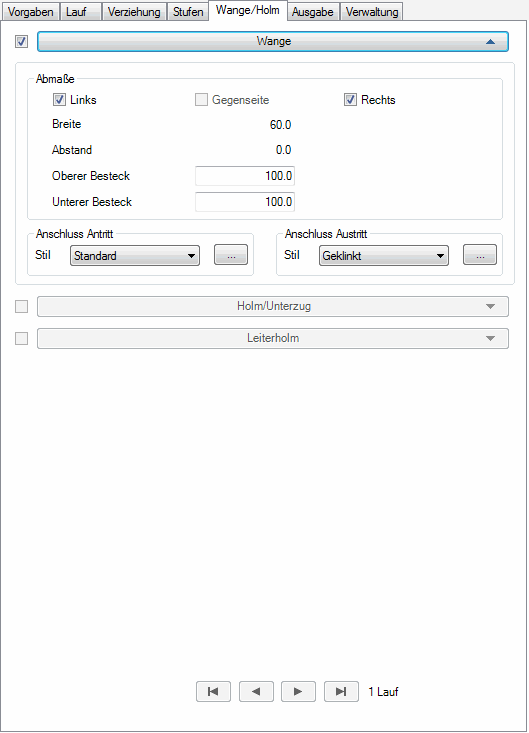

Der Schalter links neben dem Aufklappmenü aktiviert die Wange für den jeweiligen Lauf.

Aktiviert die Wange auf der linken Seite des Treppenlaufes.

Aktiviert die Wange auf der Gegenseite des Treppenlaufes.

Aktiviert die Wange auf der rechten Seite des Treppenlaufes.

Zeigt die Wangenbreite an, die in den Vorgaben festgelegt wurde.

Zeigt den Abstand der Wange zum Treppenlauf an, der in den Vorgaben festgelegt wurde.

Definiert den Abstand von der Vorderkante einer Trittstufe bis zur Oberkante der Wange (Oberer Besteck).

Je nach Vorgabeeinstellung wird hier die Höhe der Wange oder der Abstand von der Hinterkante der Trittstufe bis zur Unterkante der Wange (Unterer Besteck) angezeigt.

Definiert die Anschlussart der Wange im Antritt. Sie können wählen zwischen: Standard, Horizontal und Vertikal.

Abhängig von der gewählten Anschlussart öffnet sich ein Unterdialogfeld, in dem Sie zusätzliche Anschlussparameter einstellen können. Weitere Informationen dazu finden Sie im Abschnitt Wangenanschluss Antritt .

Definiert die Anschlussart der Wange im Austritt. Sie können wählen zwischen: Standard, Geklinkt, Horizontal und Vertikal.

Abhängig von der gewählten Anschlussart öffnet sich ein Unterdialogfeld, in dem Sie zusätzliche Anschlussparameter einstellen können. Weitere Informationen dazu finden Sie im Abschnitt Wangenanschluss Austritt .

Holme und Unterzüge werden zur Zeit noch nicht unterstützt.

Leiterholme werden zur Zeit noch nicht unterstützt.

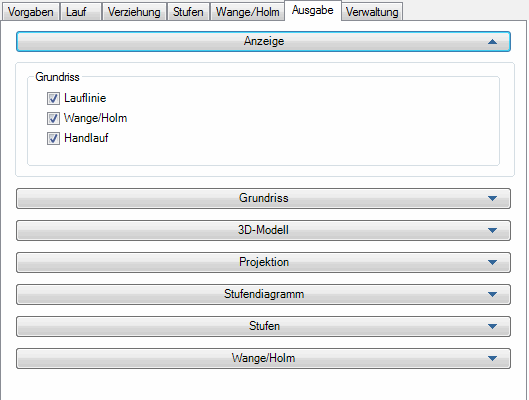

Dieser Bereich enthält folgende Aufklappmenüs:

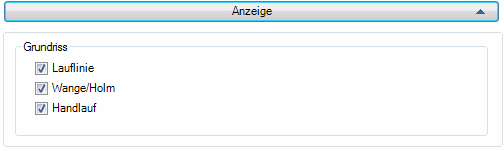

Schaltet die Voranzeige der Lauflinie aus.

Schaltet die Voranzeige von Wange und Holm aus.

Schaltet die Voranzeige des Handlaufes aus.

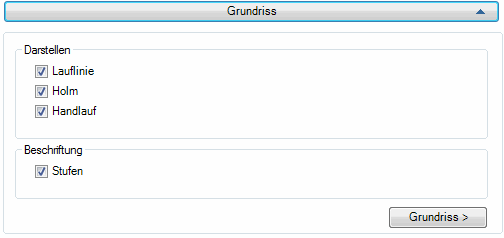

Stellt die Lauflinie dar, wenn Sie einen Grundriss der Treppe einfügen.

Stellt den Holm dar, wenn Sie einen Grundriss der Treppe einfügen.

Stellt den Handlauf dar, wenn Sie einen Grundriss der Treppe einfügen.

Beschriftet die Stufen des eingefügten Grundrisses.

Fügt den Grundriss mit den oben festgelegten Einstellungen in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Fügt ein 3D-Modell in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Fügt das aktuelle Vorschaubild als zweidimensionale Projektion in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Schaltflächen zum Wechseln des Treppenlaufes siehe .

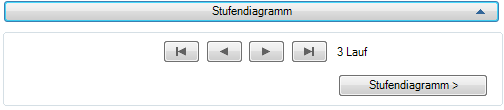

Stufendiagramm >
Fügt das Stufenbild des aktuellen Laufes in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

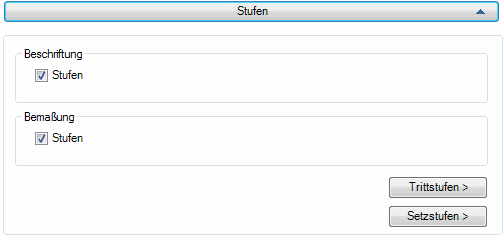

Beschriftet die Stufen beim Einfügen mit einer Kennung und der Stückzahl.

Bemaßt die Stufen beim Einfügen. Rechteckige Stufen werden nicht bemaßt!

Fügt die Trittstufen der Treppe in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Fügt die Setzstufen der Treppe in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:

Schaltflächen zum Wechseln des Treppenlaufes siehe .

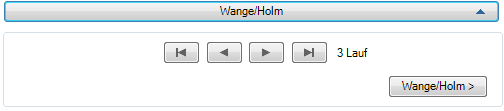

Wange/Holm >
Fügt die Wange der Treppe in die Zeichnung ein. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt:
