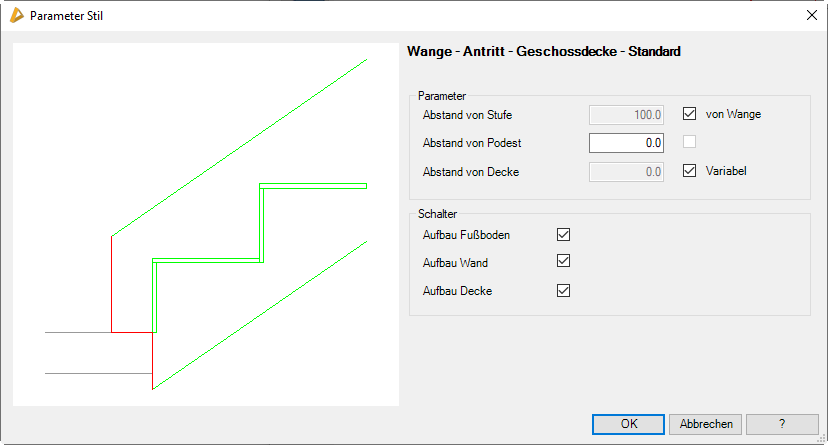

In diesen Dialogfeldern legen Sie die Parameter für den Wangenanschluss am Antritt fest. Der Anschluss kann an den Fußboden, an eine Geschossdecke sowie an ein Zwischenpodest erfolgen. Generell unterscheidet man zwischen Standard-, Horizontal- und Vertikalanschluss.

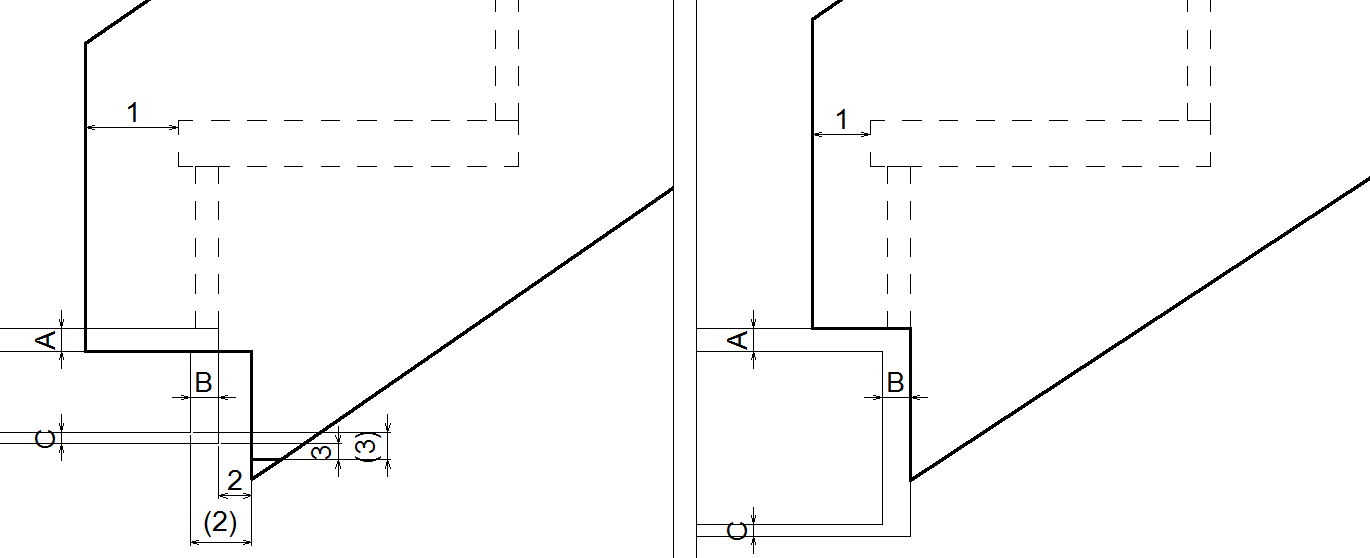

Gibt den horizontalen Abstand der Wange zur Vorderkante der ersten Stufe an, siehe Abbildung Wangenmaße: Antritt - Geschossdecke - Standard: Maß 1.
Das Eingabefeld wird freigegeben, sobald Sie den Schalter von Wange deaktivieren.

Verwendet für den Abstand von Stufe den gleichen Abstand wie zur Wangenoberkante (oberer Besteck).

Gibt den horizontalen Abstand der Wange zum Podest an, siehe Abbildung Wangenmaße: Antritt - Geschossdecke - Standard: Maß 2.

Gibt den vertikalen Abstand der Wange zur Deckenunterkante an, siehe Abbildung Wangenmaße: Antritt - Geschossdecke - Standard: Maß 3.
Das Eingabefeld wird freigegeben, sobald Sie den Schalter Variabel deaktivieren.

Die Wangenunterkante wird spitz ausgebildet. Der Abstand zur Decke wird von anderen Parametern (z.B. Abstand von Podest) beeinflusst.

Bei aktiviertem Schalter wird der Fußbodenaufbau ignoriert (Abstände beziehen sich auf den Rohfußboden), siehe Abbildung Wangenmaße: Antritt - Geschossdecke - Standard: Maß A.

Bei aktiviertem Schalter wird der Wandaufbau beim Abstand vom Podest ignoriert (Abstände beziehen sich auf das Rohmaß), siehe Abbildung Wangenmaße: Antritt - Geschossdecke - Standard: Maß B.

Bei aktiviertem Schalter wird der Deckenaufbau beim Abstand von Decke ignoriert (Abstände beziehen sich auf die Rohdecke), siehe Abbildung Wangenmaße: Antritt - Geschossdecke - Standard: Maß C.

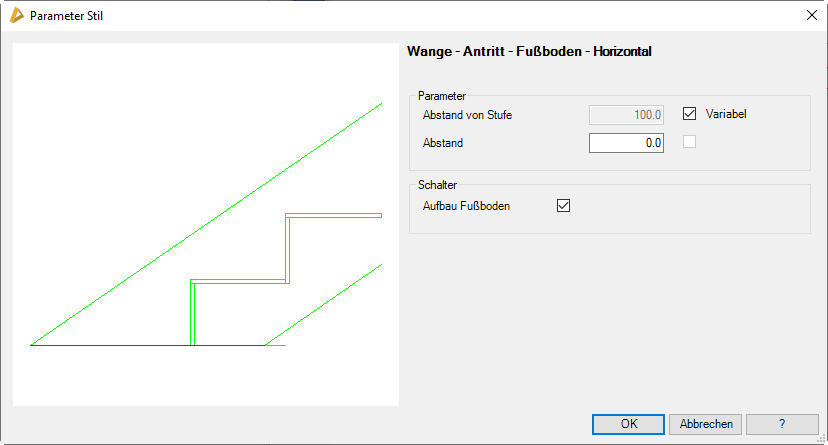

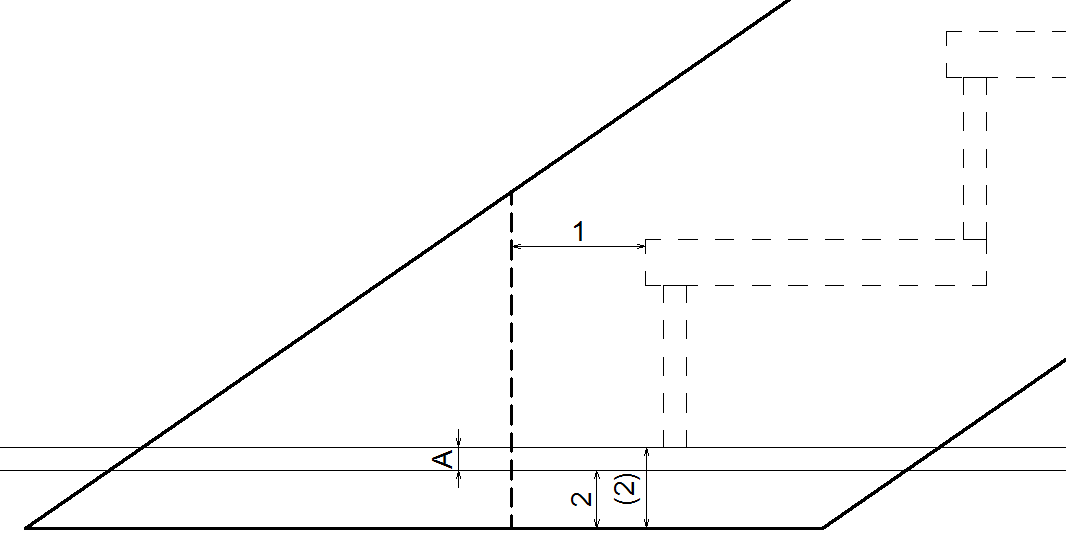

Gibt den horizontalen Abstand der Wange zur Vorderkante der ersten Stufe an, siehe Abbildung Wangenmaße: Antritt - Fußboden - Horizontal: Maß 1.
Das Eingabefeld wird freigegeben, sobald Sie den Schalter von Wange deaktivieren.

Verwendet den Abstand der Stufe zur Wangenoberkante (oberer Besteck) auch als horizontalen Abstand der Wange. Bei aktiviertem Schalter wird die Wange vorne spitz ausgebildet.

Gibt den vertikalen Abstand vom Fußboden an. Ein positiver Wert verlängert die Wange nach unten, ein negativer Wert verkürzt die Wange, siehe Abbildung Wangenmaße: Antritt - Fußboden - Horizontal: Maß 2.

Bei aktiviertem Schalter wird der Fußbodenaufbau ignoriert (Abstände beziehen sich auf den Rohfußboden), siehe Abbildung Wangenmaße: Antritt - Fußboden - Horizontal: Maß A.

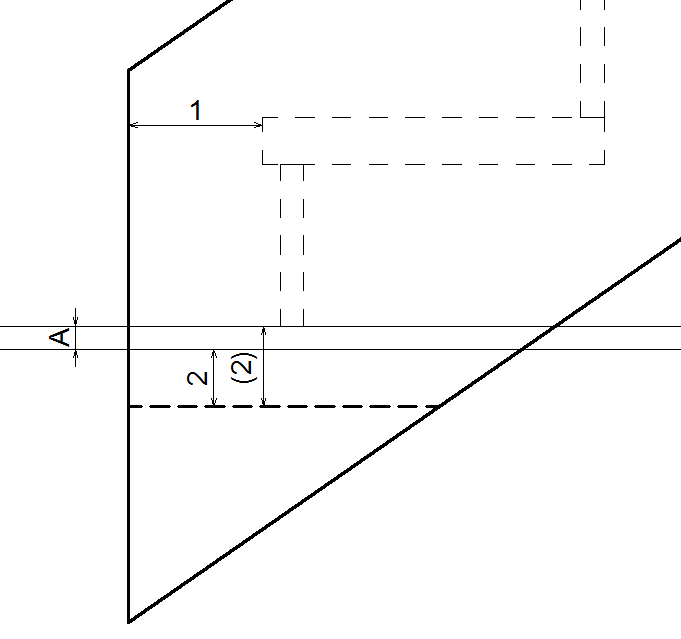

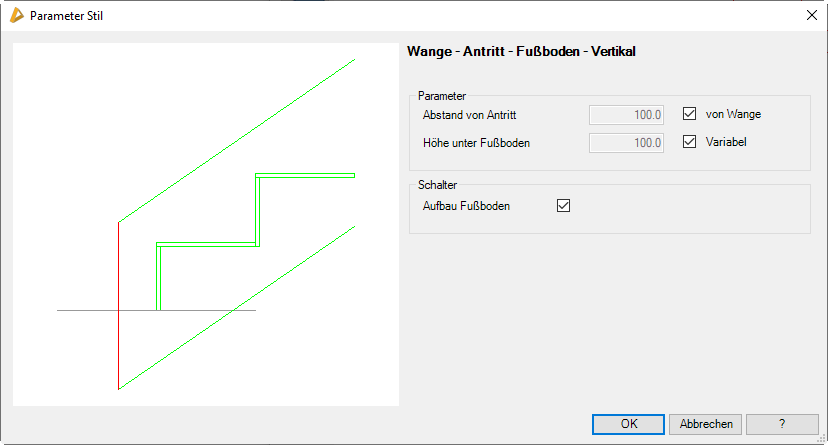

Gibt den horizontalen Abstand der Wange zur Vorderkante der Antrittsstufe an, siehe Abbildung Wangenmaße: Antritt - Fußboden - Vertikal: Maß 1.
Das Eingabefeld wird freigegeben, sobald Sie den Schalter von Wange deaktivieren.

Verwendet für den Abstand von Antritt den gleichen Abstand wie zur Wangenoberkante (oberer Besteck). Bei aktiviertem Schalter wird die Wange unten spitz ausgebildet.

Gibt den vertikalen Abstand vom Fußboden an. Ein positiver Wert verlängert die Wange nach unten, ein negativer Wert verkürzt die Wange, siehe Abbildung Wangenmaße: Antritt - Fußboden - Vertikal: Maß 2.

Die Wangenunterkante wird spitz ausgebildet. Der Abstand zur Decke wird von anderen Parametern (z.B. Abstand von Podest) beeinflusst.

Bei aktiviertem Schalter wird der Fußbodenaufbau ignoriert (Abstände beziehen sich auf den Rohfußboden), siehe Abbildung Wangenmaße: Antritt - Fußboden - Vertikal: Maß A.
