Plankopf ausfüllen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Plankopf ausfüllen |
Menü: | ATHENA > Block > Plankopf ausfüllen | |
Werkzeugkasten: | ATH Block > Plankopf ausfüllen ATHENA Block > Plankopf ausfüllen | |
Befehlseingabe: | ath_plko |
Mit dieser Routine füllen Sie einen Plankopf aus. Dateiname und aktuelles Datum (optional) werden automatisch in das Schriftfeld eingetragen. Des weiteren können Sie den kompletten Zeichnungspfad im Planrahmen angeben. Weitere Hinweise zur Konfiguration der Datumseinstellungen finden Sie im Kapitel Optionen .
Eingabeaufforderung
Diese Eingabeaufforderung erscheint nur, wenn das Datum im Schriftfeld nicht aktuell ist. Sie wird für jedes Schriftfeld in der Zeichnung wiederholt, falls mehrere eingefügt wurden.
Das Datum hat sich geändert!
Altes Datum: XX.YY.ZZZZ
Datum ändern [Ja/Nein/?] <Nein>:
Wählen Sie die Option Ja um das Datum automatisch zu aktualisieren.
Wählen Sie die Option Nein um das Datum manuell einzutragen.
Mit der Option ? rufen Sie die Hilfe auf.

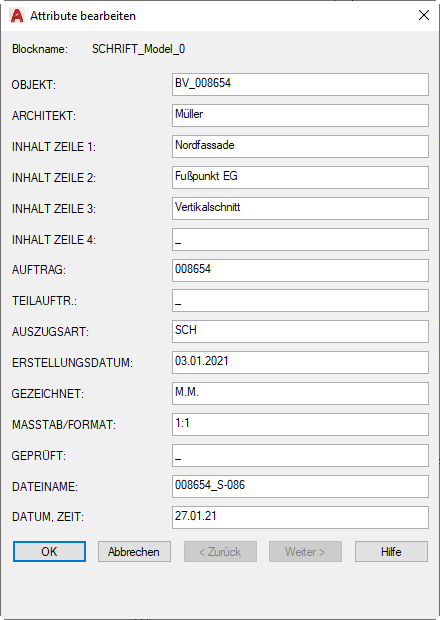

Dialogfeld Attribute bearbeiten
db_ath_plan_edit
Im Dialogfeld Attribute bearbeiten können Sie die einzelnen Felder des Schriftfeldes ausfüllen bzw. bearbeiten. Zwischen den Feldern wechseln Sie entweder mit der Maus oder mit der Tabulatortaste. Mit den Schaltflächen Nächstes und Vorheriges können Sie die weiteren Zeilen anzeigen, falls erforderlich. Klicken Sie OK um das Dialogfeld zu beenden und das Schriftfeld auszufüllen. Weitere Informationen zum Dialogfeld Attribute bearbeiten finden Sie in der AutoCAD Dokumentation.
Anmerkungen
Das Programm funktioniert mit der Attributdefinition der drei vorhandenen Planköpfen, die Sie mit Planrahmen einfügen in die Zeichnung eingefügt haben. Sie können auch eigene Planköpfe verwenden. Die Planköpfe sind mit den Namen ath_caption_xx.dwg (xx steht für eine beliebige Zahl!) im Ordner ATHENA\DataLocal gespeichert. Die Planköpfe müssen folgende Bedingungen erfüllen:
• Ein Attribut für den Dateinamen muss vorhanden sein, Attributname: FILE
• Ein Attribut für Datum und Zeit muss vorhanden sein, Attributname: DATE_TIME
• Mit den Attributen muss ein Block gebildet werden, Blockname: LEGEND
• Sie können weitere Attribute mit beliebigen Namen definieren.
• Die Texte in den Schriftfeldern sind mehrsprachig gespeichert. Mit dem Befehl Textsprache setzen können Sie die Texte in einer anderen Sprache anzeigen.
Zugehörige Befehle
Zuletzt geändertes Datum: 20.07.2022
